REVO S-IFH
2PH de 30A à 40A

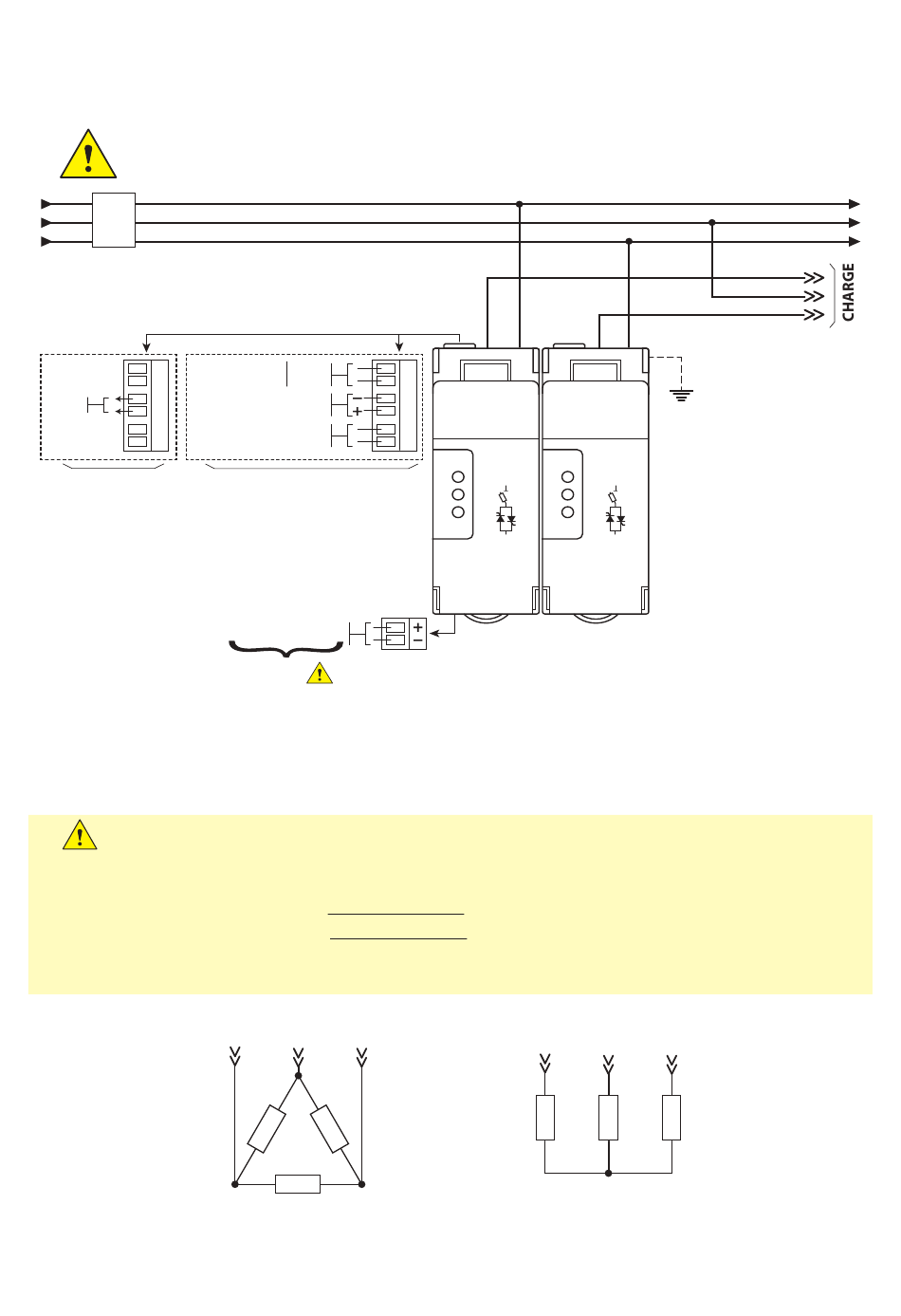

5.1 Schéma de Connection Triphasé (control en 2 phases)
Attention: cette procédure ne doit être effectuée que par du personnel qualifié.
L1
L2
L3
*1
1
2
3
CT
CAL Ext. 12-24Vdc
4
Sortie
5
6
Option CT
option Y (fuse + fuse holder + CT)
sortie du transformateur de courant
ON 30A 25/005
ON 35-40A 50/005
Entrée:
SSR/0-10Vdc/4-20mA
Remarque:
1 Un appareil approprié doit garantir que l'unité peut être isolée électriquement de l'alimentation (disjoncteur
*
électromagnétique ou par fusible), ce qui permet aux personnes qualifiées de travailler en toute sécurité.
2 Le dissipateur de chaleur doit être connecté à la terre.
*
*
3 Seulement pour l'option HB: voir par. "Alarme rupture de chauffe et court-circuit SCR"
4
Connexion avec Entrée Analogique
*
-l'entrée analogiquen'est pas isolée de l'alimentation auxiliaire: une connexion en série entre les entrées
analogiques des unités n'est pas possible
-Avec l'alimentation auxiliaire AC ne connecter pas la borne zéro (-) de l'entrée analogique à la terre
-Avec l'alimentation auxiliaire DC ne connecter pas le zéro de l'alimentation (borne 1 et 2) avec le zéro
(-) de l'entrée analogique
-Ne connecter pas les bornes 1 et 2 à la terre
24Vac
AUX
24Vdc
*3
*3
HB Alarm
Relay Out.
Option CT+HB
*4
T1
T2
T3
Triangle
T1
L1
1
2
3
4
5
6
H.B.
H.B.
S.C.
S.C.
ON
ON
CAL
CAL
SSR Input: 4 ÷ 30Vdc 5mA Max (ON >4Vdc OFF <1Vdc)
Fréquence 3HZ Max - On time min. 100 ms
Charge
T1
15
Manuel Utilisateur
T3
L3
*2
T2
T3
Étoile
L1
L2
L3
