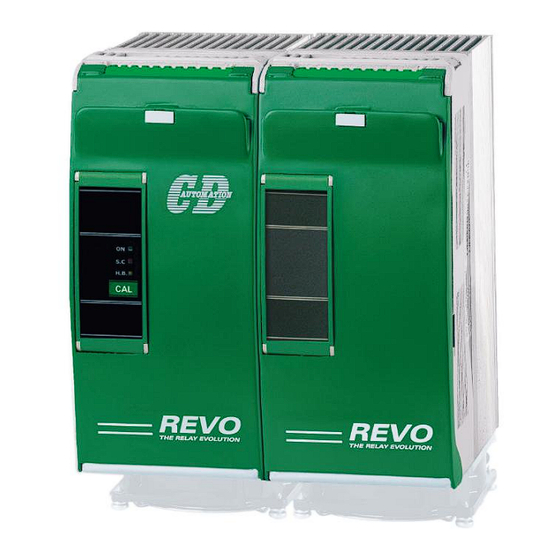

- Page 1 Manuel Utilisateur Rev. 05/2022 Relais Statiques de 60 à 210A M-RS2-60-210 CD Automation S.r.l. Via Picasso, 34/36 - 20025 Legnano (MI)- Italy Tel. +39 0331 577479 - Fax +39 0331 579479 E-mail: info@cdautomation.com - Web: www.cdautomation.com...
-
Page 2: Déclaration De Conformité
P.I. 08925720156 -Tel. +39 0331 577479 - Fax +39 0331 579479 E-mail: info@cdautomation.com - Web: www.cdautomation.com Déclare que le produit / Declare that the product: Revo S 2PH 60-210A DESCRIPTIF DU PRODUIT: Centrale de commande de puissance électrique UTILISATION: Contrôle de processus thermique... - Page 3 P.I. 08925720156 -Tel. +39 0331 577479 - Fax +39 0331 579479 E-mail: info@cdautomation.com - Web: www.cdautomation.com Déclare que le produit / Declare that the product: Revo S 2PH 60-210A DESCRIPTIF DU PRODUIT: Centrale de commande de puissance électrique UTILISATION: Contrôle de processus thermique...
-
Page 4: Avertissements Importants Pour La Sécurité
Manuel Utilisateur REVO S 2PH de 60A à 210A Avertissements importants pour la sécurité Ce chapitre contient des informations importantes pour la sécurité. Le non-respect de ces instructions peut entraîner des blessures graves, voire mortelles, ainsi que des dommages importants pour le thyristor et les composants inclus. - Page 5 Manuel Utilisateur REVO S 2PH de 60A à 210A AVERTISSEMENT! Au moment de l’utilisation, le régulateur de puissance est connecté a des tensions dangereuses. Ne retirer aucun couvercle de protection sans d’abord débrancher l’appareil et ainsi empêcher l’alimentation d’être rétablie pendant l’entretien. AVERTISSEMENT! Ne pas utiliser pour les applications aérospatiales ou nucléaires.
-
Page 6: Maintenance
Les pièces substituées restent de la propriété du Producteur. CD Automation Srl ne pourra en aucun cas être tenue responsable de tout dommage aux personnes ou aux biens résultant d’une altération, d’une utilisation incorrecte ou impropre ou en tout cas non conforme aux... -
Page 7: Autorisation Pour Le Retour Du Matériel (Rma)
Manuel Utilisateur REVO S 2PH de 60A à 210A Autorisation pour le retour du matériel (RMA) (RMA – Returns Material Authorization) Les clients souhaitant retourner des articles, qu’ils soient pas fonctionnante, défectueux, endommagé pendent l’utilisation, pas conforme ou avec des défauts causés par la transportation on vous demande de remplir le formulaire d’autorisation pour le retour du matériel (RMA) pour obtenir un numéro RMA auprès du service après-vente. -
Page 8: Table Des Matières
Manuel Utilisateur REVO S 2PH de 60A à 210A Index Déclaration de conformité ......2 Avertissements importants pour la sécurité... - Page 9 Manuel Utilisateur REVO S 2PH de 60A à 210A Alarme Rupture de charge (Heater Break) et court-circuit du SCR....... 24 7.1 Procédure d’étalonnage rupture de Charge (Heater Break) .
-
Page 10: Raccordements De Base
Manuel Utilisateur REVO S 2PH de 60A à 210A Raccordements de base Câblage en étoile avec charge résistive (commande sur deux phases) 1,73V V = tension nominale de la charge I = courant nominal de la charge P = puissance nominale de la charge Câblage triangle avec charge résistive (commande sur deux phases) 1,73V V = tension nominale de la charge... -
Page 11: Identification Et Code De Commande
Manuel Utilisateur REVO S 2PH de 60A à 210A Identification et Code de Commande 2.1. Identification de l’unité Attention: Avant l’installation, vérifiez que le thyristor n’est pas endommagé. Si le produit présente un défaut, veuillez contacter le distributeur où vous l’avez acheté. L’étiquette d’identification fournit toutes les informations relatives aux paramètres d’usine du thyristor. -
Page 12: Code De Commande
Manuel Utilisateur REVO S 2PH de 60A à 210A 2.2. Code de Commande REVO S 2PH CURRENT CONTROL MODE description code description code 0 6 0 Open Loop 0 9 0 FUSES & OPTION 120A description code 150A Fixed fuse Std for all Units >40A... -
Page 13: Spécifications Tecniques
Manuel Utilisateur REVO S 2PH de 60A à 210A Spécifications tecniques 3.1 Caractéristiques générales Matériau du revêtement: PolymericV2 Catégorie d’utilisation: AC-51 AC-55b Code IP: Méthode de raccordement: Charge en triangle, charge en étoile Tension auxiliaire (10 VA Max) 24Vdc/ac (max 70mA) si nécessaire Sortie relais pour alarme de rupture de charge (seulement avec option HB): 0.5A à... -
Page 14: Conditions Environnementales D'installation
Manuel Utilisateur REVO S 2PH de 60A à 210A 3.6 Conditions environnementales d’installation Température ambiante 0-40°C (32-104°F) au courant nominal. Pour plus de 40°C (104°F), utilisez la courbe de déclassement Température de stockage -25°C à 70°C -13°F à 158°F Site d’installation N’exposez pas l’unité... -
Page 15: Installation
4.1 Dimensions et poids Taille W (mm) D (mm) H (mm) Poids (kg) SR15 (60-90A) SR16 (120-210A) REVO S 2PH 60-90A (Taille SR15) REVO S 2PH 120-210A (Taille SR16) -
Page 16: Trous De Fixation
Manuel Utilisateur REVO S 2PH de 60A à 210A 4.2 Trous de fixation REVO S 2PH 60-90A (Taille SR15) REVO S 2PH 120-210A (Taille SR16) -
Page 17: Instructions De Câblage
Manuel Utilisateur REVO S 2PH de 60A à 210A Instructions de câblage Le thyristor peut être susceptible a des interférences due aux équipements à proximité ou à l’alimentation électrique. Pour cette raison, et conformément aux meilleures pratiques fondamentales, il convient de prendre certaines précautions: •... -
Page 18: Positions Des Bornes 2Ph 120-210A
Manuel Utilisateur REVO S 2PH de 60A à 210A 5.2 Positions des bornes 2Ph 120-210A Vue du dessus Vue du dessous... -
Page 19: Thermal Switch (Option)
Manuel Utilisateur REVO S 2PH de 60A à 210A 5.3 Thermal Switch (OPTION) Cette option détecte la surchauffe du dissipateur thermique. Le contact entre les bornes TS et TS, normalement fermées, s’ouvre lorsque le dissipateur thermique atteint la valeur de température de 90°C +/-5°. Contact libre normalement fermé... -
Page 20: Bornes D'alimentation
Manuel Utilisateur REVO S 2PH de 60A à 210A 5.4 Bornes d’alimentation Avertissement: avant de connecter ou de déconnecter l’unité, vérifiez que les câbles d’alimentation et de commande sont isolés des sources de tension. Borne Description Entrée secteur phase 1 Sortie de charge phase 1 Entrée secteur phase 3 Sortie de charge phase 3... - Page 21 Manuel Utilisateur REVO S 2PH de 60A à 210A Entrée analogique ou entrée SSR avec HB sur le bornier M1 Bornier M1 Description Aux – Tension d’alimentation pour l’électroniques 24V ac/dc Aux – Tension d’alimentation pour l’électroniques 24V ac/dc + Cal Ext. 12/24Vdc - Cal Ext.
-
Page 22: Schéma De Connection Triphasé (Control En 2 Phases) De 60 À 90 A
Manuel Utilisateur REVO S 2PH de 60A à 210A 5.6 Schéma de Connection Triphasé (control en 2 phases) de 60 à 90 A Attention: cette procédure ne doit être effectuée que par du personnel qualifié. Haut Entrée SSR seulement Entrée SSR seulement [ SSR Alimentation ventilateur voir le code de commande Entrée analogique ou... -
Page 23: Schéma De Connection Triphasé (Control En 2 Phases) De 120 À 210A
Manuel Utilisateur REVO S 2PH de 60A à 210A 5.6 Schéma de Connection Triphasé (control en 2 phases) de 120 à 210A Attention: cette procédure ne doit être effectuée que par du personnel qualifié. Haut Entrée SSR seulement Entrée SSR seulement [ SSR Alimentation ventilateur voir le code de commande Entrée analogique ou... -
Page 24: État Des Led Et Alarmes
Manuel Utilisateur REVO S 2PH de 60A à 210A État des LED et alarmes État Description LED éteint ( Charge NON alimentée LED allumé (Vert) ( Charge alimentée LED éteint ( Charge OK LED allumé (Rouge) ( SCR en court-circuit S.C. -
Page 25: Contact D'alarme Hb
Manuel Utilisateur REVO S 2PH de 60A à 210A 7.2 Contact d’alarme HB MASTER L’unité Revo avec l’option HB est fournie avec un contact d’alarme standard de type ouvert (NO): • Dans des conditions normales (pas d’alarme) et avec l’alimentation auxiliaire en marche, le contact aux bornes est ouvert (relais excité). -
Page 26: Réglage De L'entrée
Manuel Utilisateur REVO S 2PH de 60A à 210A Réglage de l’entrée Le signal d’entrée est déjà configuré en fonction des exigences du client, qui sont définies dans le code de commande. Le code de commande est inscrit sur l’étiquette d’identification. Toutefois, si vous souhaitez modifier l’entrée primaire (par exemple de 0÷10V à... -
Page 27: Procédure D'étalonnage De L'entrée
Manuel Utilisateur REVO S 2PH de 60A à 210A 8.1 Procédure d’étalonnage de l’entrée Attention: ette procédure ne doit être effectuée que par du personnel qualifié et n’est nécessaire que si le type d’entrée doit être modifié. Début de l'étalonnage Débranchez l’alimentation auxiliaire Appuyez et maintenez... -
Page 28: Type De Mode De Conduction
Manuel Utilisateur REVO S 2PH de 60A à 210A Type de mode de conduction Le choix du type d’allumage correct permet d’optimiser l’unité de thyristor pour la charge installée. Le type d’allumage est déjà configuré selon les besoins du client: Passage par zéro (Zero Crossing) pour l’entrée SSR et Trains d’ondes (Burst firing) pour l’entrée analogique. -
Page 29: Réglage De Train D'ondes (Burst Firing)
Manuel Utilisateur REVO S 2PH de 60A à 210A 9.3 Réglage de Train d’ondes (Burst Firing) Le choix des cycles est fait par le client via le code de commande du produit, cependant si vous souhaitez modifier le nombre de cycles (par exemple de 4 à 8), réglez les cavaliers comme indiqué. Danger: Assurez-vous que l’appareil est débranché... -
Page 30: Fusible Interne
Manuel Utilisateur REVO S 2PH de 60A à 210A Fusible interne Le thyristor comprend un fusible interne ultra rapide à une valeur I²t faible de protection du thyristor contre les court-circuits. La valeur I²t des fusibles doit être 20% inférieure à la valeur I²t du thyristor. La garantie du thyristor est annulée si des fusibles non approprié... -
Page 31: Remplacement Des Fusibles
Manuel Utilisateur REVO S 2PH de 60A à 210A 10.1 Remplacement des fusibles Ouvrez le capot et retirez les vis, remplacez-le par le fusible adapté, puis serrez les vis. -
Page 32: Recherche De Dépannage
Manuel Utilisateur REVO S 2PH de 60A à 210A Recherche de dépannage Les petits problèmes peuvent souvent être résolus à l’aide du tableau de dépannage ci-dessous. Si vous ne pouvez pas résoudre le problème, veuillez contacter votre distributeur le plus proche. Indication sur Causes possibles de Anomalie... - Page 33 CD Automation S.r.l. Via Picasso, 34/36 - 20025 Legnano (MI) - Italy Tel. +39 0331 577479 - Fax +39 0331 579479 E-mail: info@cdautomation.com - Web: www.cdautomation.com...
