REVO S-IFH
2PH de 30A à 40A
4
Installation
Avant l'installation, vérifiez que le thyristor n'est pas endommagé.
Si le produit présente un défaut, veuillez contacter le distributeur
où vous l'avez acheté. Vérifiez que le produit correspond à ce
que vous avez commandé.
Le thyristor doit toujours être monté à la verticale pour optimiser
le refroidissement par air du dissipateur de chaleur.
Respectez les distances minimales verticales et horizontales
indiquées. Cette zone doit être dégagée de tout obstacle
(câble, barre de cuivre, canal en plastique).
Lorsque plusieurs unités sont montées à l'intérieur de l'armoire,
dégagez de tout obstacle la circulation d'air représentée sur la
figure pour garantir le débit d'air. Il est nécessaire d'installer un
ventilateur pour garantir une meilleure circulation de l'air que
celle calculée précédemment.

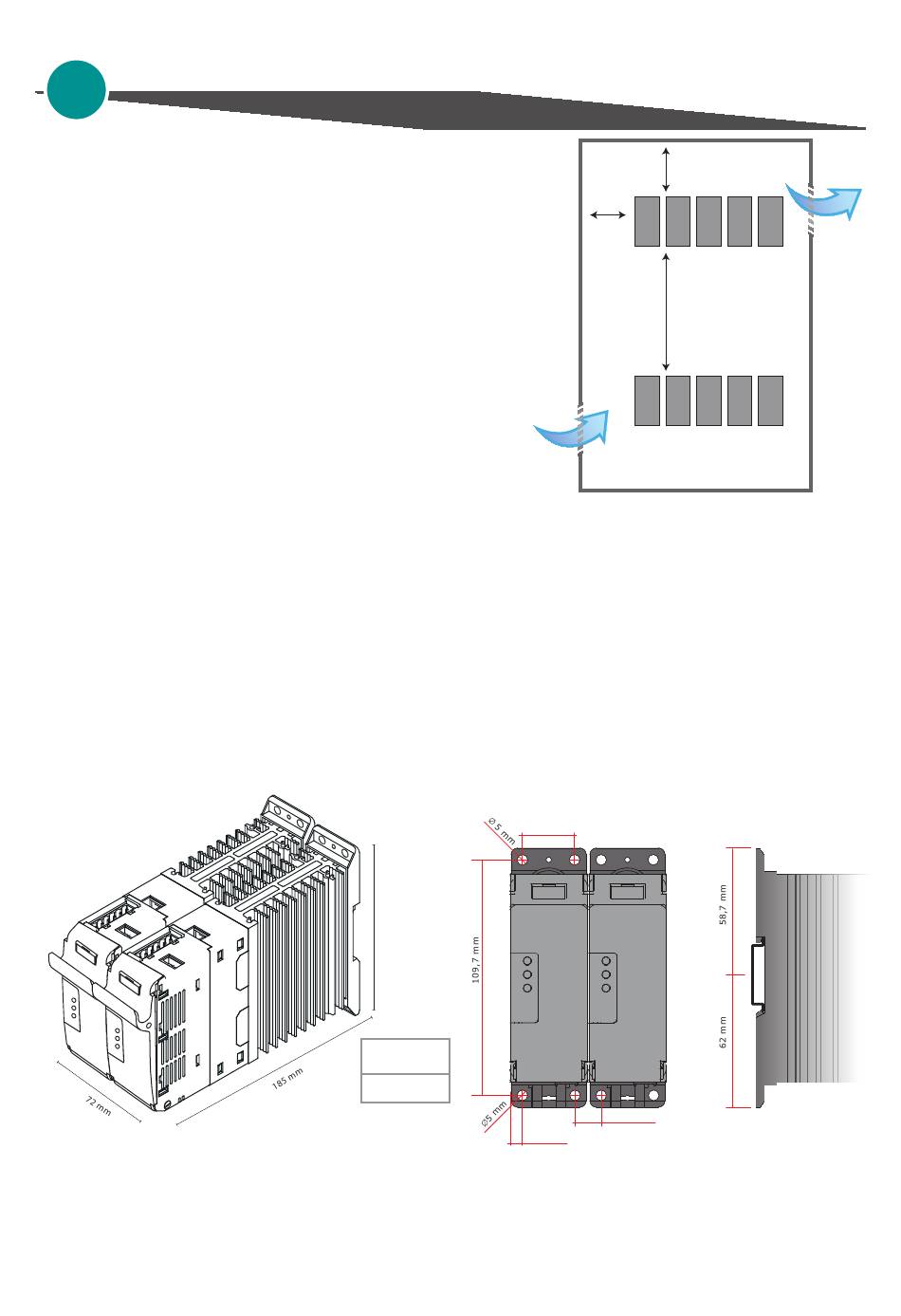

4.1 Dimensions et Trous de fixation
Taille: SR7
H .B
.
S .C
.
O N
C A
L
H .B
.
S .C
.
O N
C A
L
AIR
24,5 mm
121 mm
Poids
1,22Kg
5,25 mm
13
Manuel Utilisateur
≥5 cm
≥2 cm
≥15 cm
11,5 mm
AIR
