3. Repère d'orientation. Il représente le haut de l'image
4. Objectif de la caméra infrarouge

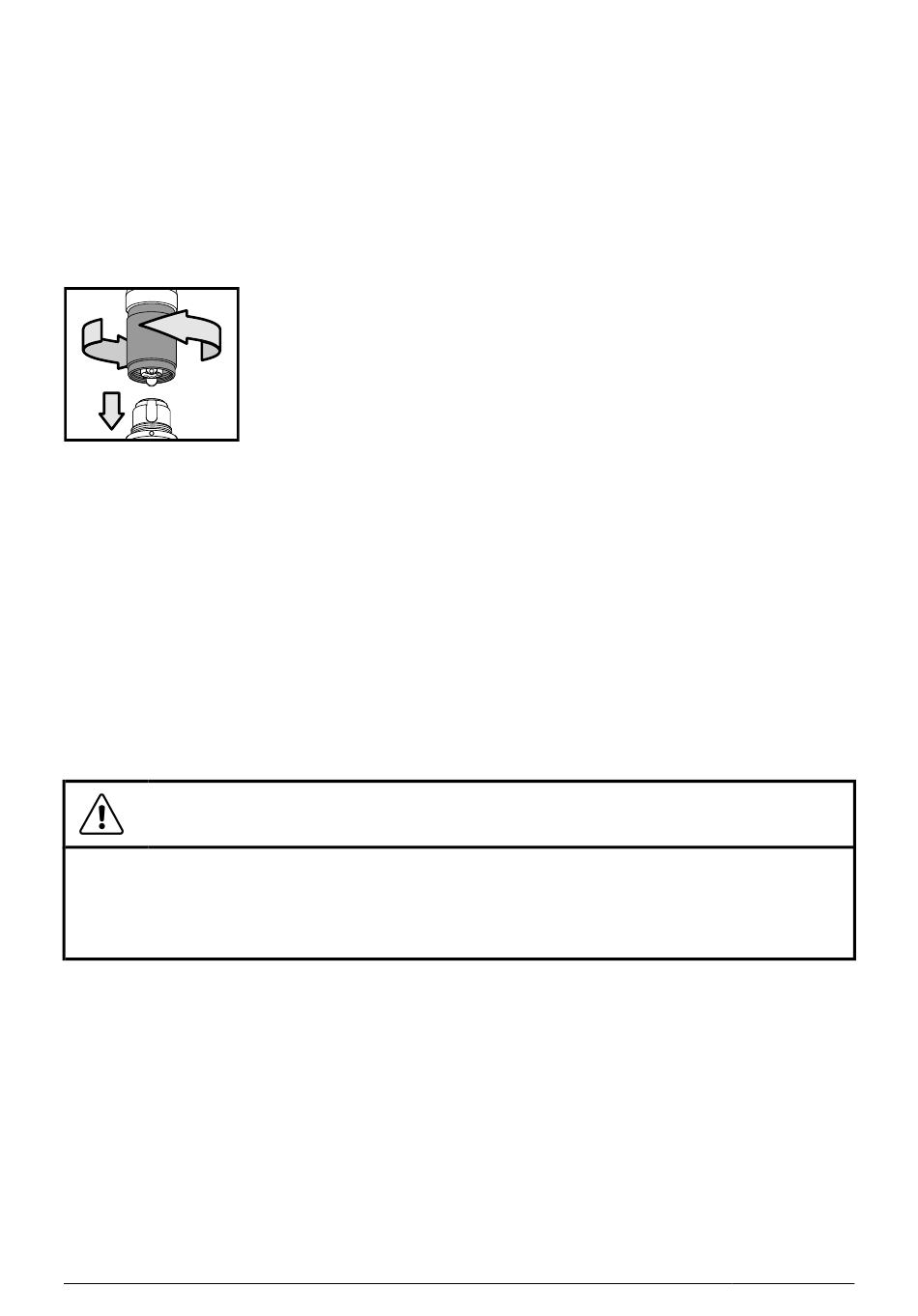

Connexion de la sonde

Les étapes ci-dessous expliquent comment connecter la sonde au
moniteur VS80 en toute sécurité. Mettez toujours le VS80 hors ten-
sion avant de remplacer la sonde.
1. Alignez le point blanc du connecteur de la sonde avec le point
blanc du connecteur du moniteur.
2. Branchez la sonde dans le moniteur, en vous assurant de cor-
rectement l'aligner et l'insérer.
3. Serrez l'écrou pour sécuriser le raccord. Ne serrez pas trop.
Sécurité
Consignes de sécurité
Veuillez lire et comprendre toutes les précautions de sécurité avant
utilisation.
ATTENTION
N'insérez pas la sonde dans un liquide ou un gaz inflammables.
Ce produit est conçu pour un usage industriel uniquement. Il n'est pas destiné
à être utilisé dans le cadre d'une inspection humaine ou biologique.
#NAS100105; r. AB/83753/84876; fr-FR
3
