Connexion des enceintes—suite

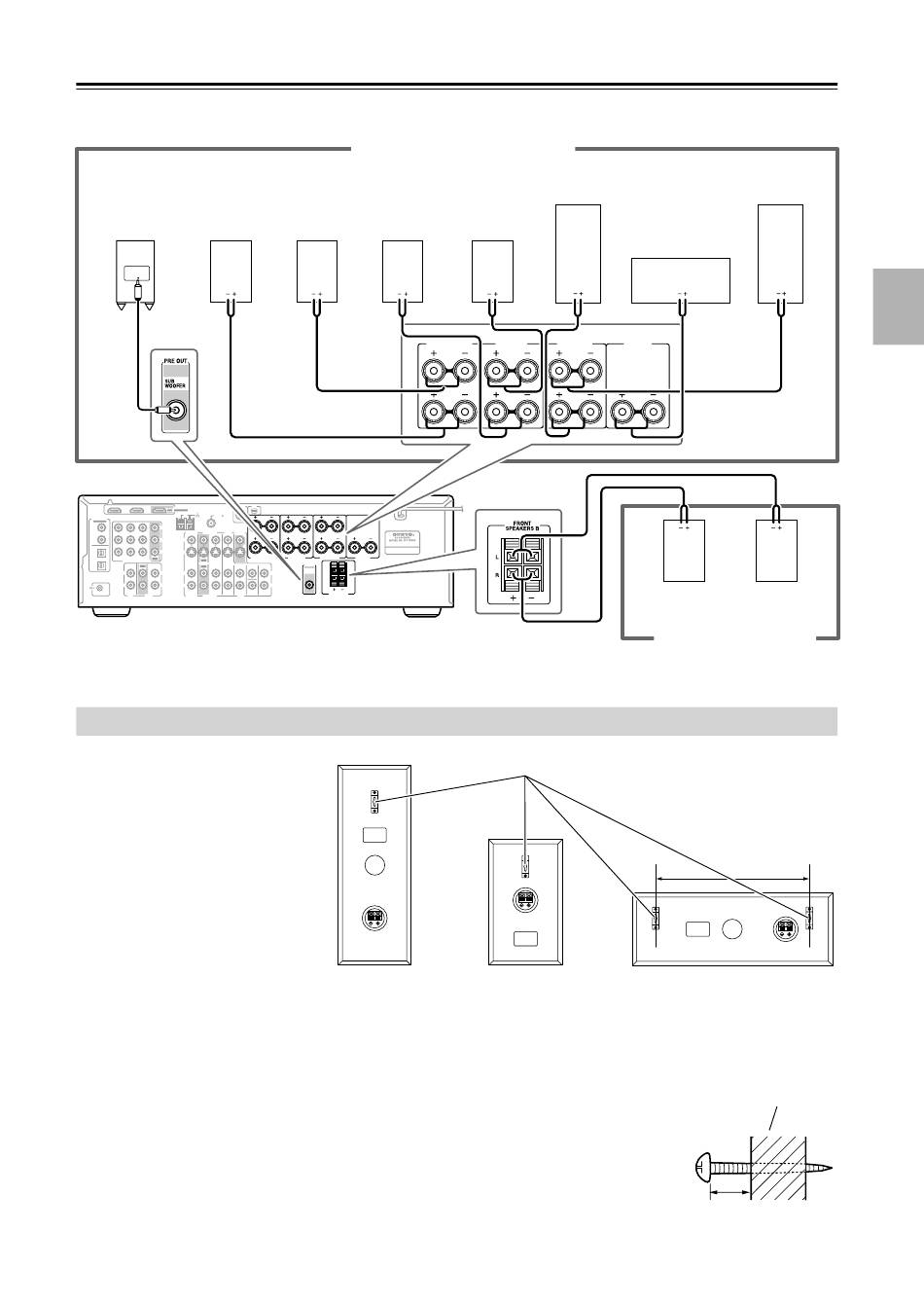

L'illustration ci-dessous indique la correspondance entre les enceintes et chaque paire de bornes.
Enceinte
Surround
arrière
Subwoofer droite
LINE INPUT
SIRIUS
HDMI
IN 2 IN 1 OUT ASSIGNABLE ANTENNA
AM
FM 75
L
DIGITAL IN
ASSIGNABLE
COAX-
IAL
1 Y
(DVD)
MONITOR
CBL/SAT VCR/DVR DVD
OUT
V
2 V R
C B/ P B
(CBL/SAT)
S
OPTICAL
1 C R/ P R S
(VCR/DVR)
CBL/SAT IN VCR/DVR IN DVD IN OUT
OUT
IN IN IN
COMPONENT VIDEO
2
IN OUT IN
(CD) IN OUT IN FRONT SURROUND CENTER
L L
L
R R R
SUB
REMOTE
WOOFER
CONTROL
CD TAPE CBL/SAT VCR/DVR DVD

Montage mural

Il est très simple de fixer les enceintes
au mur avec les attaches murales
fournies.
Pour fixer verticalement une enceinte
avant, surround ou surround arrière,
utilisez l'attache murale, comme
illustré, pour la suspendre à une vis
bien ancrée dans le mur.
Pour fixer horizontalement l'enceinte
centrale en position horizontale, utili-
sez les deux attaches murales,
comme illustré, pour la suspendre à
deux vis bien ancrées dans le mur.
Attention:
La capacité de support d'une vis dépend de la manière dont elle est fixée au mur. En présence
de murs creux, fixez chaque vis à un montant. Si les murs ne comportent pas de montants ou
sont très durs, procurez-vous des chevilles appropriées.
Utilisez des vis dont le diamètre de la tête ne dépasse pas 5/16" (9 mm) et dont le diamètre du
pas ne dépasse pas 1/8" (4 mm). Si les murs sont creux, vérifiez qu'ils ne cachent pas des
conduites d'eau ou d'électricité à l'aide d'un détecteur de câble/tuyau avant de percer le moin-
dre trou.
Veillez à conserver un espace de 5/16" (7 mm)–7/16" (10 mm) entre le mur et la base de la
tête de la vis.
(Nous vous conseillons de consulter un spécialiste en installations cinéma à domicile.)
Groupe d'enceintes A (inclus)
Enceinte
Surround
Enceinte
arrière
Surround
gauche
droite
L
R
XM
L
R
SURROUND BACK SURROUND FRONT
CENTER
SPEAKERS SPEAKERS SPEAKERS A SPEAKER
PRE OUT
SURR BACK
L
SUB
WOOFER
L
R
R
FRONT
SPEAKERS B
Enceinte
avant
(SKF-550F)
Enceinte
avant droite
Enceinte
Surround
gauche
SURROUND BACK SURROUND FRONT
SPEAKERS SPEAKERS SPEAKERS A
L
R
Attaches murales
Enceintes Surround et
Surround arrière
(SKM-550S/SKB-550)
Enceinte
avant gauche
Enceinte
centrale
CENTER
SPEAKER
Enceinte Enceinte
avant droite avant gauche
Groupe d'enceintes B
13" (330 mm)
Enceinte centrale
(SKC-550C)
Mur
5/16" – 7/16"
(7 mm) – (10 mm)
21
Fr-
