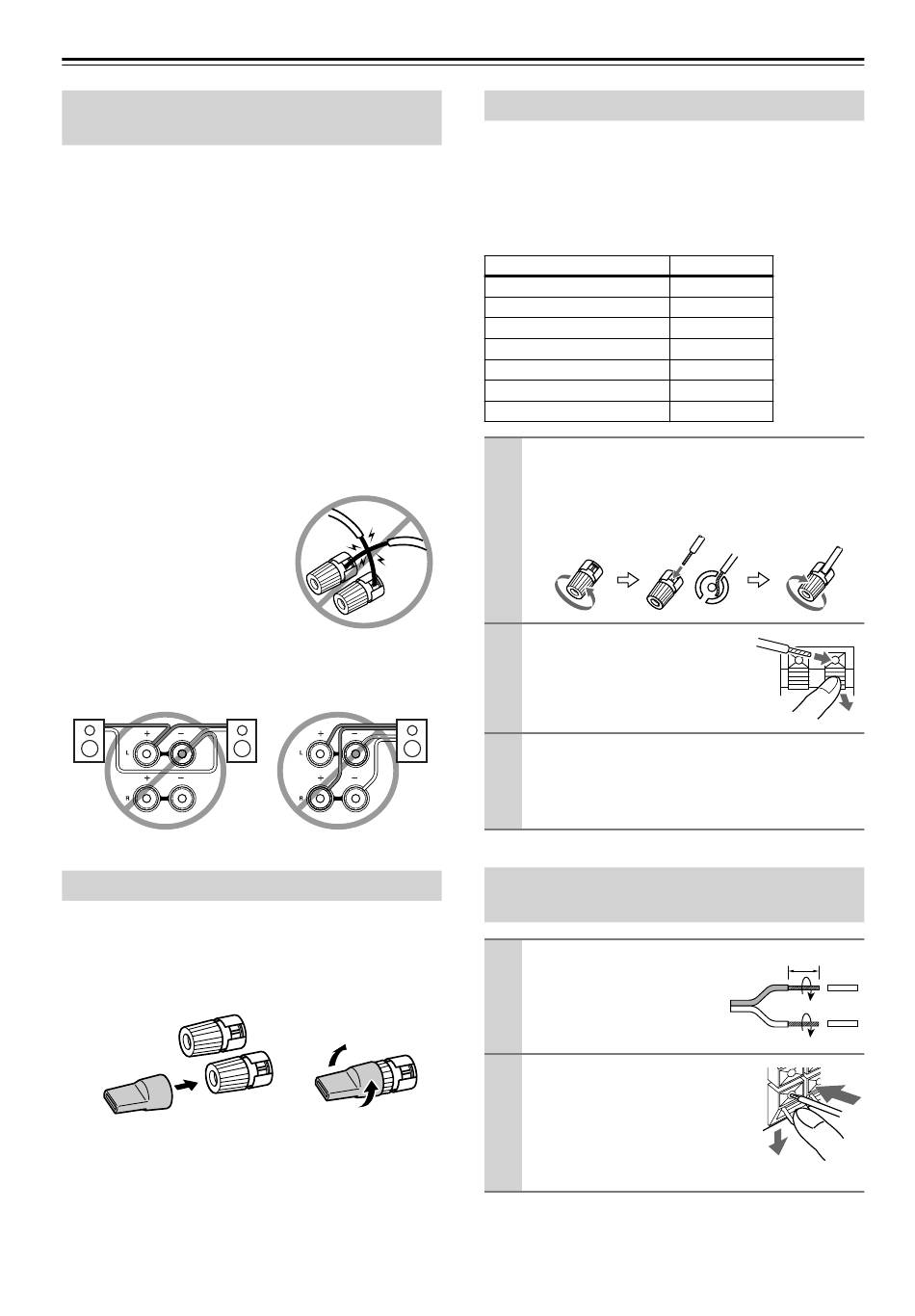

Connexion des enceintes—suite
Précautions lors de la connexion des
enceintes
Lisez ces consignes avant de brancher les enceintes:
• Servez-vous exclusivement d'enceintes d'une impé-
dance comprise entre 8 et 16Ω ou plus. Si vous utilisez
des enceintes d'une impédance plus basse ou si vous
utilisez l'amplificateur à des niveaux élevés de façon
prolongée, le circuit de protection interne peut entrer
en action.
• Débranchez l'appareil du secteur avant d'effectuer les
connexions!
• Soyez attentif à la polarité des câbles de haut-parleur.
Reliez la borne de pôle positif (+) au pôle positif (+)
de l'enceinte et la borne de pôle négatif (–) au pôle
négatif (–) de l'enceinte. Une inversion de la polarité
produit un déphasage qui diminue la qualité sonore.
• Evitez les câbles de longueur excessive et les câbles
trop minces car cela pourrait affecter le son.
• Veillez en outre à ce que les
fils ne court-circuitent pas les
pôles positif et négatif. Cela
pourrait endommager le
ampli-tuner AV.
• Ne connectez jamais qu'un
seul fil à chaque borne. Sans
cela, vous risquez d'endom-
mager le ampli-tuner AV.
• Evitez de relier une enceinte à plusieurs bornes.
Utiliser l'outil pour bornier d'enceinte
Utilisez l'outil fourni pour desserrer ou serrer les bornes
d'enceintes. Si vous utilisez des fiches bananes, serrez la
borne d'enceinte avant d'insérer la fiche banane pour
garantir une qualité sonore optimale.
20
Fr-
Connexion du groupe d'enceintes A
Les pôles positifs (+) des bornes d'enceintes du ampli-
tuner AV et positifs (+) des bornes d'enceintes d'encein-
tes disposent d'un code de couleurs qui facilite leur iden-
tification. (Les pôles négatifs (–) des bornes d'enceintes
sont noirs.) Veillez à faire correspondre les couleurs des
fils à celle des bornes.
Borne d'enceinte
Avant gauche
Avant droite
Centrale
Surround gauche
Surround droite
Surround arrière gauche
Surround arrière droite
1
Dévissez la vis de la borne. Insérez la portion
dénudée du fil aussi loin que possible dans
l'ouverture. Vérifiez que le fil dénudé touche
l'intérieur de la fiche. Resserrez la vis de la borne.
2
Sur les enceintes, appuyez sur le
levier de la borne, insérez le fil
dans l'orifice puis relâchez le
levier.
3
Utilisez le câble RCA fourni pour brancher la sor-
tie SUBWOOFER PRE OUT de l'ampli-tuner AV
à LINE INPUT du subwoofer.
Vérifiez que le câble est branché jusqu'au bout.
Connexion du groupe d'enceintes B
(disponible séparément)
1
Dénudez environ 10 mm
de la gaine aux deux extré-
mités des câbles d'encein-
tes et torsadez les fils aussi
fermement que possible.
2
Appuyez sur le levier de la borne,
insérez le fil dans l'orifice et relâ-
chez le levier.
Vérifiez que les bornes sont bien
en contact avec les fils et non
avec leur gaine.
Remarque:
Lorsque le groupe d'enceintes B est activé, le groupe
d'enceintes A est réduit au mode de lecture 5.1 canaux.
Couleur
Blanc
Rouge
Vert
Bleu
Gris
Brun
Bronzage
10 mm (3/8")
