Manuels Connexes pour HBM DMP41
Sommaire des Matières pour HBM DMP41

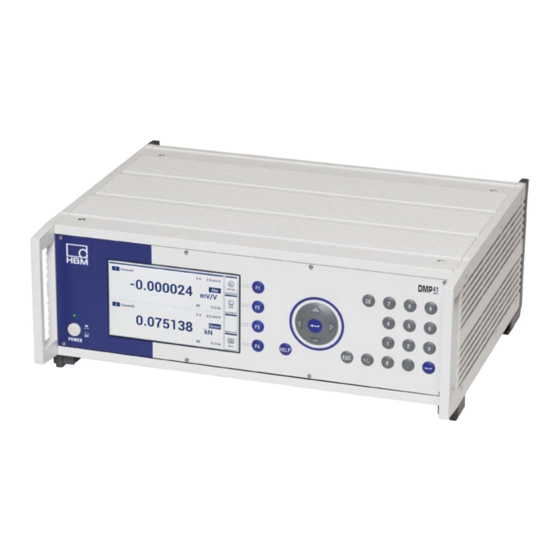

- Page 1 Description des Interfaces et jeu de commande Français DMP41 Appareil de mesure numérique de précision...
- Page 2 Fax +49 6151 803-9100 info@hbm.com www.hbm.com Mat.: DVS: A03475_04_F00_00 HBM: public 03.2020 E Hottinger Baldwin Messtechnik GmbH. Sous réserve de modifications. Les caractéristiques indiquées ne décrivent nos produits que sous une forme générale. Elles n'impliquent aucune garantie de qualité ou de durablilité.
-
Page 3: Table Des Matières
....... . Jeu de commandes de l'interpréteur HBM .......... - Page 4 5.2.2 Communication ordinateur‐DMP41 ..........
-
Page 5: Introduction
DMP41-T2, DMP41-T6' (A3463) vous explique comment commander manuellement l'appareil. S Le manuel d'emploi 'Appareil de mesure numérique de précision DMP41 Description des interfaces et jeu de commandes (A3462) vous montre comment programmer et mesurer à l'aide d'un terminal ou d'un ordinateur, en expliquant toutes les commandes de l'interpréteur HBM. -
Page 6: Utilisation Avec Pc
1.1.2 Utilisation avec PC Ce manuel explique comment utiliser votre appareil HBM avec un ordinateur. S Vous pouvez procéder à tous les réglages de l'appareil en envoyant une suite de commandes appropriée depuis l'ordinateur. Avec un ordinateur et les programmes correspondants, il est possible d'automatiser des séquences de mesure récurrentes. -
Page 7: Présentation Des Chapitres Et Des
Ce chapitre présente des conventions importantes sur la constitution, la structure et la façon d'écrire les commandes. Ce chapitre est complété par le jeu de commandes complet de l'interpréteur HBM. Glossaire Le glossaire est un lexique présentant les principaux termes utilisés dans ce manuel. - Page 8 Introduction Présentation de la documentation DMP41 A03475_04_F00_00 HBM: public...
-
Page 9: Comparaison Des Interfaces
L'interpréteur HBM traduit la commande reçue d'une interface et la suite de caractères correspondante en un code compréhensible pour le DMP41. Vous pouvez faire appel à l'interpréteur via les interfaces susmentionnées. L'ensemble des commandes de l'interpréteur HBM est présenté au chapitre “... - Page 10 Comparaison des interfaces DMP41 A03475_04_F00_00 HBM: public...
-
Page 11: Communication Avec Le Dmp
Communication avec le DMP Interface Ethernet Le port Ethernet (prise RJ45) permet de raccorder le DMP41 à un réseau Ethernet et ainsi de le relier directement au monde TCP/IP. Cela permet un affichage et une exploitation sur site, mais également n'importe où dans le monde, à... - Page 12 DOS qui apparaît la communication de l'appareil raccordé à l'aide de la commande “Ping IP". Si le DMP41 doit fonctionner dans un segment de réseau de niveau supérieur et qu'il faut accéder à l'appareil via Ethernet, il faut alors configurer une adresse de passerelle.
-
Page 13: Ports Et Adresses Utilisés
également utiliser un routeur qui séparera les deux réseaux et ne transmettra les messages entre les deux réseaux qu'en cas de besoin. 3.1.1 Ports et adresses utilisés Serveur TCP sur DMP41 : IP : celle réglée ou DHCP = réglage par défaut Port :... -
Page 14: Réglage De L'interface Ethernet
Si l'interface Ethernet est réglée sur DHCP (Dynamic Host Configuration Protocol), les zones d'adresse contiennent alors les adresses attribuées au DMP41 par le serveur DHCP. Il est également possible de configurer des adresses fixes directement sur le DMP41 (adresse IP, masque de réseau, passerelle, DHCP). DMP41 A03475_04_F00_00 HBM: public... -
Page 15: Interface Usb Host
Le DMP41 offre deux ports USB HOST. Un périphérique USB (par ex. un clavier) est toujours raccordé à un USB HOST (contrôleur). La prise USB HOST permet de relier le DMP41 à S une clé USB, S un clavier, S un adaptateur RS232. -
Page 16: Activation De L'interface Rs-232
3.3.1 Activation de l'interface RS‐232 L'interpréteur HBM est activé au moyen des caractères de contrôle suivants CTRL B (STX) - fonctionnement avec ordinateur S CTRL R (DC2) - fonctionnement avec ordinateur Si l'un de ces caractères de contrôle est entré, l'appareil passe en... -
Page 17: Réglage De L'interface
Communication avec le DMP Interface RS‐232 Important Une interface RS232 ne peut fonctionner avec le DMP41 que via un convertisseur (USB -> RS232). Un convertisseur USB-RS232 est livré avec le DMP41 (1-KAB297). 3.3.2 Réglage de l'interface Le menu (Hardware -> RS232) ou les commandes (BDR) vous permettent de régler... - Page 18 Communication avec le DMP Interface RS‐232 DMP41 A03475_04_F00_00 HBM: public...
-
Page 19: Création De Programmes
Communication via l'interface Ethernet / programme test Pour vous faciliter les débuts dans la création de programmes, vous trouverez ici une routine pour la programmation du DMP41 via l'interface Ethernet. Le programme de démonstration correspondant se trouve sur le CD “... - Page 20 Création de programmes Communication via l'interface Ethernet / programme test Interface utilisateur de DMP41Demo : ► Entrez l'adresse IP de votre DMP41. ► Cliquez successivement sur les boutons à En double-cliquant, vous parvenez directement à l'endroit correspondant (1-4) du programme (voir page suivante).
- Page 21 Création de programmes Communication via l'interface Ethernet / programme test Acquisition d'une valeur de mesure avec le DMP41 private void ConnectBt_Click(object sender, EventArgs e) myTCPClient = new TCPClient(this.IPAddressTB.Text, 1234); // Établissement de la liaison avec le DMP41 (via l'adresse IP entrée et le port par défaut 1234)
- Page 22 Communication via l'interface Ethernet / programme test Ouvrage de référence Tom Archer, Andrew Whitechapel Inside C# Objektorientiertes Programmieren mit C# und dem .NET Framework (Programmation orientée objet avec C# et le framework .NET) Microsoft Press ISBN : 3860636693 DMP41 A03475_04_F00_00 HBM: public...
-
Page 23: Jeu De Commandes De L'interpréteur Hbm
Conventions importantes Jeu de commandes de l'interpréteur HBM Conventions importantes Ces conventions ainsi que des remarques générales doivent vous faciliter le travail avec les commandes de l'interpréteur HBM. Écriture S Vous pouvez écrire toutes les commandes en majuscules ou minuscules. - Page 24 `CTRL R' ou `CTRL B' et se termine par `CTRL A' Acquittement S Vous pouvez choisir si la réponse du DMP41 en cas de commandes de réglage doit sortir ou non. Les commandes de sortie (marquées d'un ?) génèrent toujours des données de sortie (voir la commande SRB).
-
Page 25: Constitution Des Commandes
Exemple : BDR4800,2,1(x) 0(y) L'interface a été réglée sur 4 800 bauds. Commandes d'interrogation : Les valeurs de mesure ou paramètres de l'appareil sont lus du DMP41 et apparaissent à l'écran. Exemple : BDR?(x) 4800,2,1,1(y) L'interface RS‐232 est réglée sur 4 800 bauds, une parité... -
Page 26: Structure Des Données Émises
Structure des données émises q1, q2...qn(y) Exemple 1 : *IDN?(x) HBM,DMP41,4D:5B:B9:02:00:00,1.0.3.2(y) Exemple 2 : CHS?0(x) 3(y) Les réponses envoyées par le DMP41 apparaissent en italique dans le présent document (deuxième ligne des exemples). Valeurs émises : DMP41 A03475_04_F00_00 HBM: public... -
Page 27: Description Des Différentes Commandes
Par ex explication de la façon dont sera réglé le DMP41. Réponse Le DMP41 répond à votre saisie. Cette réponse est affichée sur l'écran en cas de fonctionnement avec terminal (systématiquement pour les commandes de sortie, sur demande pour les commandes d'entrée). -
Page 28: Droits D'administrateur
Jeu de commandes de l'interpréteur HBM Conventions importantes 5.1.5 Droits d'administrateur Il faut des droits d'administrateur pour tous les réglages concernant les mesures : Fonction Commande Régler la tension d'alimentation du pont et le type de capteur Choisir le signal d'entrée de l'amplificateur Changer de filtre Entrée de la fréquence de coupure et de la caractéristique du filtre... - Page 29 Jeu de commandes de l'interpréteur HBM Conventions importantes Fonction Commande Sortie de la valeur de mesure Demander des droits d'administrateur Sélection du comportement d'acquittement de l'interface Arrêt de la sortie des valeurs de mesure Démarrer avec des droits d'administrateur Définir le séparateur des valeurs de mesure...
-
Page 30: Communication
Jeu de commandes de l'interpréteur HBM Communication Communication 5.2.1 Adressage Caractères de contrôle (uniquement pour RS‐232‐C) : CTRL R : Début de la communication avec l'ordinateur (code ASCII 18 décimal) CTRL B : Début de la communication avec l'ordinateur (code ASCII 2 décimal) Channel Select Sélectionner les voies d'amplificateurs... - Page 31 Jeu de commandes de l'interpréteur HBM Communication Toutes Effet : Les voies d'amplificateurs sont sélectionnées en fonction de la valeur binaire du paramètre p1. Cela permet de définir les voies d'amplificateurs qui seront concernées par la com mande subséquente. Réponse :...
- Page 32 Jeu de commandes de l'interpréteur HBM Communication Réponse : q1(y) Valeur de codage de voie q1 Numéro de voie Toutes Masque de bits : Masque de bits Voie Exemple 1 : Interrogation : quelles voies sont présentes dans l'appareil ?
- Page 33 Jeu de commandes de l'interpréteur HBM Communication Information La commande RES est une commande HBM. DMP41 A03475_04_F00_00 HBM: public...
-
Page 34: Communication Ordinateur-Dmp41
É É Bits d’arrêt Les réglages s’appliquent aux interfaces suivantes : 1 bit d'arrêt L'interface à partir de laquelle le DMP41 est commandé 2 bits d'arrêt RS‐232‐C Réglage d'usine La transmission s'effectue toujours avec des caractères de 8 bits de long. - Page 35 Syntaxe : BDR? p1(x) Paramètre : Interface dont vous souhaitez connaître le débit en bauds L'interface à partir de laquelle le DMP41 est commandé Interface RS‐232-C Interface RS‐485 Effet : Le système sort le débit en bauds réglé, le bit de parité, le nombre de bits d'arrêt ainsi que l'identification de l'interface...
- Page 36 Jeu de commandes de l'interpréteur HBM Communication BDR?(x) 4800,0,2,1(y) L'interface RS‐232‐C est réglée sur 4 800 bauds, aucune parité et 2 bits d'arrêt. Exemple 2 : BDR?2(x) 4800,0,2,2(x) L'interface est réglée sur 4 800 bauds, aucune parité et 2 bits d'arrêt.
- Page 37 Jeu de commandes de l'interpréteur HBM Communication SRB2(x) Device -> SRB2;0(x) Device <- Les réponses sont activées à la mise sous tension du DMP41. Réponse : Acquittement Signification La commande est exécutée lorsque SRB 1(x) a été entré Erreur lorsque SRB 1(x) a été entré...
-
Page 38: Gestion Des Erreurs, Registre D'état
5.2.3 Gestion des erreurs, registre d'état Extended Status Query XST? Interrogation d'état étendue Syntaxe : XST?(x) Paramètre : Aucun Effet : Le DMP41 répond par un nombre décimal codé par bits. Décimal 0001 0002 0004 0008 0010 0020 0040 0080... - Page 39 Jeu de commandes de l'interpréteur HBM Communication Bit 6 : Fil de contre‐réaction (3-3') coupé Bit 7 : Calibrage en cours Bit 8 : Calibrage d'arrière‐plan en cours Bit 9 : Temps de montée du filtre Bit 10 : Erreur de calibrage d'arrière‐plan Bit 11 : 0‐Wire introuvable...
-
Page 40: Identification
Jeu de commandes de l'interpréteur HBM Communication 5.2.4 Identification Amplifier Identification Query AID? Sortie de l'identification de l'amplificateur Syntaxe : AID?(x) Paramètre : Aucun Effet : Sortie de l'identification de l'amplificateur Réponse : Chaîne de caractères (20 caractères par amplificateur... -
Page 41: Réglages De L'amplificateur
Jeu de commandes de l'interpréteur HBM Réglages de l'amplificateur Réglages de l'amplificateur 5.3.1 Entrée de l'amplificateur Amplifier Sensor Adaptation Entrer la tension d'alimentation du pont et le type de capteur Syntaxe : ASA p1,p2(x) Paramètre : Chiffre indiquant la tension d'alimentation de pont souhaitée Tension d’alimentation du pont... - Page 42 Jeu de commandes de l'interpréteur HBM Réglages de l'amplificateur Amplifier Sensor Adaptation Query ASA? Sortir la tension d'alimentation du pont et le type de capteur Syntaxe : ASA? p1(x) Paramètre : Sortir la tension d'alimentation du pont et la sensibilité d'ent...
- Page 43 Jeu de commandes de l'interpréteur HBM Réglages de l'amplificateur 2,5 mV/V ou 5 mV/V possible (alimentation 5 V) 2,5 mV/V, 5 mV/V, 10 mV/V possibles (alimentation 2,5 V) Chaque élément correspond au type de capteur à régler (voir l'affectation du chiffre de codage au type de capteur. Chaque élément du tableau fait 1 caractère).
-
Page 44: Réglage Du Filtre
Jeu de commandes de l'interpréteur HBM Réglages de l'amplificateur Amplifier Signal Select Query ASS? Sortie du type de signal d'entrée Syntaxe : ASS?(x) Paramètre : Aucun Effet : Le type du signal d'entrée de l'amplificateur sort. Réponse : q1(y) Source du signal d’entrée de l’amplificateur L'entrée de l'amplificateur est commutée sur ZERO. - Page 45 Jeu de commandes de l'interpréteur HBM Réglages de l'amplificateur Amplifier Filtering Select Query AFS? Sortie du réglage du filtre Syntaxe : AFS?(x) Paramètre : Aucun Effet : Sortie du filtre réglé Réponse : q1(y) Chiffre indiquant le filtre Exemple :...
- Page 46 Jeu de commandes de l'interpréteur HBM Réglages de l'amplificateur Réponse : Acquittement Signification La commande est exécutée Erreur Exemple : Entrée de la fréquence de coupure et de la caractéristique pour le filtre fc2. ASF 2,4,0 (x) 0(y) Le filtre fc2 est réglé sur une fréquence de coupure de 0,22 Hz et une caractéristique Bessel.
-
Page 47: Étendue De Mesure
Jeu de commandes de l'interpréteur HBM Réglages de l'amplificateur Le tableau ci‐dessous indique les fréquences de coupure possibles avec une caractéristique Bessel ou Butterworth ainsi que la vitesse de mesure maximale possible (voir éga lement la commande ISR). L'index correspond à la fréquence à régler (chaque élément du tableau fait 5 caractères). - Page 48 Jeu de commandes de l'interpréteur HBM Réglages de l'amplificateur p2 = 12 p1 en unités ajustées Effet : La valeur entrée est enregistrée dans la mémoire de zéro de l'amplificateur. Réponse : Acquittement Signification La commande est exécutée Erreur Exemple 1 : Lancer la mise à...
- Page 49 Jeu de commandes de l'interpréteur HBM Réglages de l'amplificateur Val. de mise 7 680 000 x déséquilibre de fond (mV/V) à zéro (unités ADU) = Pleine échelle (mV/V) CDW : avec une programmation appropriée, la valeur d'ent rée est inversée.
- Page 50 Jeu de commandes de l'interpréteur HBM Réglages de l'amplificateur CDW?11(x) 2.5(y) La valeur de mise à zéro en mV/V est éditée. CDW?0(x) 7680000(y) La valeur de mise à zéro en ADU est éditée. Change Measuring Range Commutation de l'étendue de mesure (Range 1/2)
-
Page 51: Tarage
Jeu de commandes de l'interpréteur HBM Réglages de l'amplificateur Exemple : CMR?(x) 2(y) L'étendue de mesure 2 est réglée. 5.3.4 Tarage Tara Instruction Lancer le tarage / entrer la tare Syntaxe : TAR p1,p2(x) Paramètres : p1 et p2 (facultatif) Tare en unités ADU... - Page 52 Jeu de commandes de l'interpréteur HBM Réglages de l'amplificateur Exemple 2 : TAR3840000(x) 0(y) La valeur d'entrée en ADU est écrite dans la mémoire de tare. Exemple 3 : TAR0(x) 0(y) La mémoire de tare est effacée (valeur de mesure brute = valeur de mesure nette).
- Page 53 Jeu de commandes de l'interpréteur HBM Réglages de l'amplificateur Voir également SGN. Extended Status Mask Query ESM? Sortir le masque des voies Syntaxe : ESM?(x) Paramètre : Aucun Effet : Renvoie les masques des voies qui n'ont pas pu être tarées ou mises à...
-
Page 54: Transmission Des Réglages De L'amplificateur Et Du Commentaire
Jeu de commandes de l'interpréteur HBM Réglages de l'amplificateur Important Suite à l'effacement de la mémoire de crêtes, le signal de sortie de la mémoire correspond à la valeur de mesure présente. 5.3.5 Transmission des réglages de l'amplificateur et du... - Page 55 Jeu de commandes de l'interpréteur HBM Réglages de l'amplificateur Réglages de l’amplificateur Restaurer les réglages d'usine Restaurer les réglages utilisateur Restaurer les réglages enregistrés Restaurer les noms de voies personnalisés Enregistrer les noms de voies personnalisés P1 : 1, 2, 5, 6 P2 = numéro du bloc de paramètres...
- Page 56 Jeu de commandes de l'interpréteur HBM Réglages de l'amplificateur Transmit Device Data Query TDD? Interrogation pour savoir d'où vient le réglage de l'amplificateur Syntaxe : TDD? p1(x) Paramètre : Source du réglage de l'amplificateur Effet : Demande l'origine du réglage d'amplificateur effectif actuellement.
- Page 57 Jeu de commandes de l'interpréteur HBM Réglages de l'amplificateur User Channel Comment Query UCC? Sortir un nom de voie Syntaxe : UCC?(x) Paramètre : Aucun Effet : Cette commande permet de lire un nom de voie enregistré dans l'amplificateur. “...
- Page 58 Jeu de commandes de l'interpréteur HBM Réglages de l'amplificateur Renvoie le nom du slot. Possibles : SLN?1 … SLN?100 Effet : Exemple : SLN?1(x) Voie maître “ Renvoie le nom du slot1, par ex. Voie maître” SLN?0 Donne la liste de tous les noms.
-
Page 59: Fonctions D'amplification
Jeu de commandes de l'interpréteur HBM Fonctions d'amplification Fonctions d'amplification 5.4.1 Format de sortie, sortie des valeurs de mesure Change Output Format Modifier le format de sortie des valeurs de mesure Syntaxe : COF p1(x) Paramètre : Format de sortie des valeurs de mesure Valeur de mesure,Voie,État (format ASCII) - Page 60 Jeu de commandes de l'interpréteur HBM Fonctions d'amplification Ét Significati Message sur l'interface graphique Message sans uil4 uil3 uil2 uil1 avertisse ments ou erreurs Aver Réglage Changer la tisse du filtre uil4 uil3 uil2 uil1 couleur du ‐men texte du filtre Débordem...
- Page 61 Jeu de commandes de l'interpréteur HBM Fonctions d'amplification Effet : Avec les commandes MSV suivantes, les valeurs de mesure sortent dans la forme souhaitée. Réponse : Acquittement Signification La commande est exécutée Erreur Exemple : COF0(x) 0(y) Sortir les valeurs de mesure au format ASCII avec le numéro de voie et l'état.
- Page 62 Jeu de commandes de l'interpréteur HBM Fonctions d'amplification Input Sampling Rate Définir la vitesse de transmission des valeurs de mesure Syntaxe : ISR p1(x) Paramètre : Valeur du diviseur pour la vitesse des données en cas de sortie des valeurs de mesure via une interface.
- Page 63 Jeu de commandes de l'interpréteur HBM Fonctions d'amplification Measuring Signal Value Query MSV? Sortie de la valeur de mesure Syntaxe : MSV? p1,p2,p3(x) Paramètre : Sélection du signal de l'amplificateur Signal Val. mesure brute Correspond à étendue de mes. actuelle Val.
- Page 64 Jeu de commandes de l'interpréteur HBM Fonctions d'amplification Crête‐crête mV/V Val. mesure brute Unité 2 Val. mesure nette Unité 2 Val. mesure absolue Unité 2 Val. minimale brute Unité 2 Val. minimale nette Unité 2 Val. minimale Unité 2 absolue Val.
- Page 65 Jeu de commandes de l'interpréteur HBM Fonctions d'amplification Exception pour les paramètres suivants : 16 à 18 19 à 21 26 à 32 36 à 43 Exemple 1 : Sortie en format ASCII plein TEX44,59(x) Séparateurs `,' et `;' 0(y)COF0(x) Format ASCII plein (valeur de mesure, voie, état)
- Page 66 Jeu de commandes de l'interpréteur HBM Fonctions d'amplification x :Indique le nombre de décimales de y (x = 0 pour la sortie en continu) y :Indique le nombre d'octets binaires qui suivent (inutile pour la sortie en continu) Par ex. :...
- Page 67 Jeu de commandes de l'interpréteur HBM Fonctions d'amplification Délivre la température et l'état de température de tous les 4 capteurs de température (4 capteurs de température, éga lement pour DMP41-T2). Table l'état: L’etat Signification TEMP_NOERROR TEMP_NEVER_MEASURED TEMP_SHORT_CIRCUIT TEMP_NO_PRESENCE_PULSE TEMP_MANY_DEVICES TEMP_NO_TEMP_SENSOR...
-
Page 68: Fonctions D'affichage
Jeu de commandes de l'interpréteur HBM Fonctions d'amplification Effet : Les caractères ASCII entrés avec p1 et p2 agissent comme séparateurs pour la sortie des valeurs de mesure ASCII (commande MSV?). Le caractère ASCII entré avec p1 sort en tant que séparateur de paramètres et celui entré avec p2 en tant que séparateur de blocs entre les valeurs de... - Page 69 Jeu de commandes de l'interpréteur HBM Fonctions d'amplification Engineering Unit Entrée de l'unité Syntaxe : ENU p1,p2(x) Paramètre : Étendue de mesure pour laquelle s’applique l’unité 1 = étendue de mesure 1; 2 = étendue de mesure 2 L’unité souhaitée sous forme de chaîne 4 caractères...
- Page 70 Jeu de commandes de l'interpréteur HBM Fonctions d'amplification Engineering Unit Query ENU? Sortie de l'unité Syntaxe : ENU? p1(x) Paramètre : Unité de l'étendue de mesure réglée actuellement Unité étendue de mesure 1 Unité étendue de mesure 2 Tableau des unités possibles Effet : Le système sort l'unité...
- Page 71 Jeu de commandes de l'interpréteur HBM Fonctions d'amplification mBAR mbar M/SS p/oo HPAS HPAS KPAS KPAS Exemple 1 : ENU?(x) “ ” MV/V Unité de l'étendue de mesure réglée actuellement Exemple 2 : ENU?3(x) “ V_ _ _G_ _ _KG_ _T_ _ _KT_ _TONSLBS_N_ _ _KN_ _BAR_mBARPA_ PAS_HPASKPASPSI_UM_ _MM_ _CM_ _M_ _ _INCHNM_ _FTL...
- Page 72 Jeu de commandes de l'interpréteur HBM Fonctions d'amplification 1000 Effet : Cette commande permet d'entrer des valeurs d'adaptation de l'affichage. Réponse : Acquittement Signification La commande est exécutée Erreur Exemple : IAD2,10000,3,4(x) 0(y) Régler l'adaptation de l'affichage de l'étendue de mesure 2.
- Page 73 Jeu de commandes de l'interpréteur HBM Fonctions d'amplification Exemple : IAD?2(x) 2,10000,3,1(y) La pleine échelle d'affichage dans l'étendue de mesure 2 est 10.000 avec un incrément de 0.001. Linearization Table Linéarisation de la caractéristique du capteur Syntaxe : LTB n,x 1 ..
- Page 74 Jeu de commandes de l'interpréteur HBM Fonctions d'amplification Exemple : Affichage Étendue de mesure 2 125 kg Étendue de 100 kg mesure 1 Signal de sortie du capteur (mV/V) Sign Reversal Inversion du signe Syntaxe : SGN p1(x) Paramètre :...
- Page 75 Jeu de commandes de l'interpréteur HBM Multiclient Multiclient Request Admin Rights Demander des droits d'administrateur Syntaxe : RAR p1(x) Paramètre : Affichage Chaîne au Mot de passe actuel choix Cas particulier : P1 = 0 Effet : Interrogation des droits d'administrateur Réponse :...
- Page 76 Jeu de commandes de l'interpréteur HBM Multiclient Request Admin Rights Query RAR? Interroger les droits d'administrateur attribués Syntaxe : RAR?(x) Paramètre : Aucun Effet : Interrogation des droits d'administrateur attribués Réponse : q1(y) État Le client demandeur a déjà des droits d'administrateur (modification autorisée des réglages de l'amplificateur).
- Page 77 Mot de passe erroné ou autre erreur de paramètre Exemple : SWA1234,1(x) 0(y) Mot de passe OK. Le client DMP41 démarre avec des droits d'administrateur. SWA1234,1(x) ?(y) Mot de passe erroné. Le client DMP41 démarre avec les droits actuellement réglés.
- Page 78 Jeu de commandes de l'interpréteur HBM Divers Start with Adminrights Query SWA? Interroger si démarrage avec/sans droits d'administrateur Syntaxe : SWA?(x) Paramètre : Aucun Effet : Interrogation du comportement au démarrage. Réponse : q1(y) État Le client démarre avec des droits d'administrateur.
- Page 79 Jeu de commandes de l'interpréteur HBM Divers État Valeur en %, intensité normale en pourcentage Valeur en %, intensité réduite en pourcentage Valeur en secondes q1(y) 0,100 Exemple : BGL?(x) 100,25,600(y) Intensité standard réglée sur 100 %, intensité réduite réglée sur 25 %.
- Page 80 Jeu de commandes de l'interpréteur HBM Divers Fréquence de filtrage pour la voie de mesure 1 Fréquence de filtrage pour la voie de mesure 2 Caractéristique de filtre pour la voie de mesure 1 Caractéristique de filtre pour la voie de mesure 2 Fréquence de filtrage pour la voie de mesure 1...
- Page 81 Jeu de commandes de l'interpréteur HBM Divers Device Name Nom d'appareil Syntaxe : DENp1(x) Paramètre : p1 = chaîne de 16 caractères max. “ ” Exemple : DMP41 Martin 0(y) “ ” Attribuer le nom DMP41 Martin à l'appareil. Device Name...
- Page 82 Jeu de commandes de l'interpréteur HBM Divers Device ReSet Réinitialiser les plages aux réglages d'usine Syntaxe : DRSp1(x) Paramètre : Signification Contenu Réinitialiser les paramètres de voies Range, Filter, Scaling, Name, aux réglages d'usine Resolution, Zero, MinMax Réinitialiser les paramètres de Mot de passe, Brightness, l'appareil aux réglages d'usine...
- Page 83 Renvoie les adresses et ports de tous les clients connectés, par ex.127.0.0:1096,172.19.1.3:54174 Exemple : 127.0.0.1:1096 = adresse IP et port du client qui fonctionne sur le DMP41 (logiciel de commande et d'affichage) 172.19.1.3:54174 = adresse IP et port d'un autre client (ici via Ethernet) DMP41...
- Page 84 Jeu de commandes de l'interpréteur HBM Divers DMP41 A03475_04_F00_00 HBM: public...
- Page 85 Un octet se compose de 8 bits, par ex. 01010001. Firmware Logiciel enregistré dans l'EEPROM ou la PROM qui détermine le fonctionnement de l'appareil. Le firmware est intégré et ne fonctionne pas sur un ordinateur externe. DMP41 A03475_04_F00_00 HBM: public...
- Page 86 Série Mode de transmission normalisé dans lequel des données sont transmises bit par bit entre l'appareil émetteur et l'appareil récepteur. Syntaxe Séquence définie de caractères qui doit être respectée pour entrer les commandes, paramètres et commutateurs. DMP41 A03475_04_F00_00 HBM: public...
-
Page 87: Présentation Des Commandes Par Fonction
Commutation du filtre (fc 1/2) AFS?, Sortie du réglage du filtre ASF, Entrée de la fréquence de coupure et de la caractéristique du filtre ASF?, Sortie de la fréquence de coupure et de la caractéristique du filtre DMP41 A03475_04_F00_00 HBM: public... - Page 88 Sortie de valeurs de mesure supplémentaires MSV?, Sortie de la valeur de mesure STP, Arrêt de la sortie des valeurs de mesure TEX, Définir le séparateur des valeurs de mesure TEX?, Sortir le séparateur des valeurs de mesure DMP41 A03475_04_F00_00 HBM: public...
- Page 89 Démarrer avec des droits d'administrateur SWA?, Interroger si démarrage avec/sans droits d'administrateur Divers BGL, Rétroéclairage BGL?, Interroger l'intensité du rétroéclairage DEN, Nom d'appareil DRS, Réinitialiser aux réglages d'usine RS2?, Adaptateur RS232 détecté VIN?, Informations de version DMP41 A03475_04_F00_00 HBM: public...
- Page 90 Présentation des commandes par fonction DMP41 A03475_04_F00_00 HBM: public...
- Page 91 BDR, Baud Rate, Régler le débit en bauds des crêtes, 53 interfaces série, 34 BDR?, Baud Rate Query, Sortir le débit en bauds des interfaces série, 35 BGL, Background light, Rétroéclairage, 78 Débit en bauds, 15, 16, 17 DMP41 A03475_04_F00_00 HBM: public...
- Page 92 LTB, Linearization Table, Linéarisation de la SLN, Set Slot Name, 57 caractéristique du capteur, 73 SLN?, Set Slot Name, Interrogation des noms de LTB?, Linearization Table Query, Sortir la courbe de slots, 57 linéarisation actuelle, 73 DMP41 A03475_04_F00_00 HBM: public...
- Page 93 TEX?, Define Terminator Query, Sortir le séparateur des valeurs de mesure, 68 UCC, User Channel Comment, Entrer un nom de voie, 56 UCC?, User Channel Comment Query, Sortir un nom de voie, 57 USB HOST, 9, 15 DMP41 A03475_04_F00_00 HBM: public...
