Схема Подключения - JVC PD-42DX Manuel D'instructions

Соединения
Предостережение
• Перед выполнением соединений выключите все устройства, в том числе телевизор.

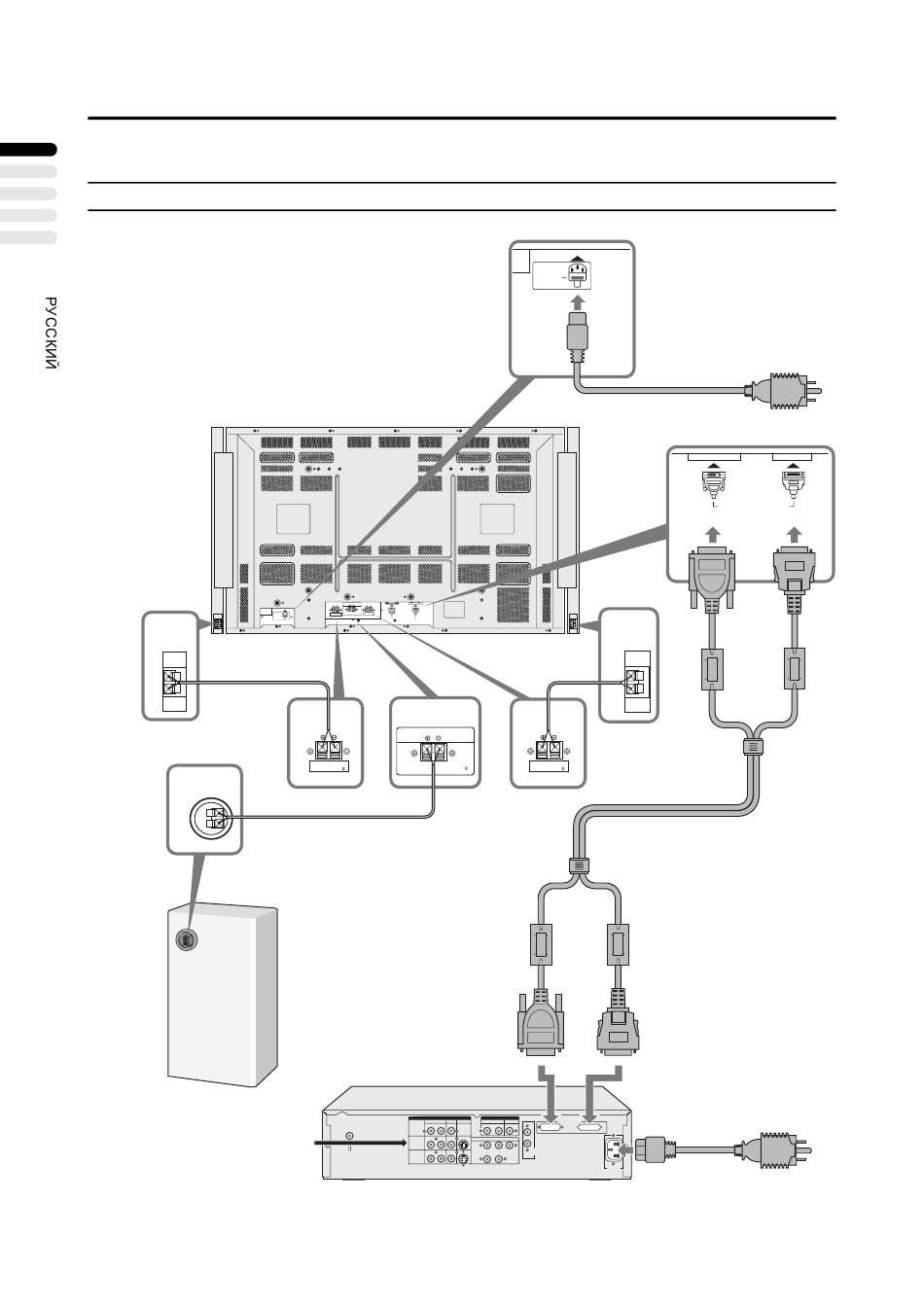

Схема подключения
<PD-42DX>
Правый передний
громкоговоритель
Входящий в комплект
шнур громкоговорителя
(длиной примерно 1,2 м)
Сабвуфер
(задняя
панель)
Подключение антенны и другого
оборудования
• См. страница 12 для дополнительной
информации о соединениях.
8
ТВ (задняя панель)
FRONT FRONT
SUBWOOFER OUT
SPEAKER OUT SPEAKER OUT
R L
AC INPUT MAX OUT : 10W MAX OUT : 15W IMPEDANCE : 4 MAX OUT : 10W
IMPEDANCE : 6 IMPEDANCE : 6
110-240V
DISPLAY INPUT
CONNECT TO SYSTEM CABLE
FRONT
SPEAKER OUT SUBWOOFER OUT
R
MAX OUT : 10W
IMPEDANCE : 6 MAX OUT : 15W
Входящий в комплект шнур
громкоговорителя (длиной
примерно 3 м)
Приемник (задняя панель)
VIDEO-1
VIDEO-2
VIDEO-3
AC INPUT
110-240V
Левый передний
громкоговоритель
FRONT Входящий в комплект
SPEAKER OUT
L
шнур громкоговорителя
(длиной примерно 1,2 м)
MAX OUT : 10W
IMPEDANCE : 4 IMPEDANCE : 6
Входящий в комплект
системный кабель
IN OUT
AUDIO VIDEO S-VIDEO AUDIO VIDEO DISPLAY OUT
R L/MONO R L
L
R L COMPONENT(VIDEO-4)
R
AUDIO
Pr Pb Y
R L OUT
R-AUDIO-L
Кабель, поставляемый с телевизором
• См. страница 13 для
дополнительной информации о
соединениях.
DISPLAY INPUT
CONNECT TO SYSTEM CABLE
AC IN
110 - 240V
Кабель, поставляемый с приемником
• См. страница 13 для дополнительной
информации о соединениях.
