SÉRIE ZONELINE - CONNEXION ÉLECTRIQUE DIRECTE
national de l'électricité et les codes et règlements locaux. La connexion directe à un câblage de circuit de dérivation à l'intérieur de la
Calibre de disjoncteur maximal sur plaque signalétique
* Disjoncteur unique pour la boîte principale
** Sur la base d'un conducteur en cuivre à isolation simple à 60°C
Pour les unités GE Zoneline des séries AZ45 et AZ65
Cet ensemble doit être utilisé conjointement avec la
boîte de jonction RAK4002D de GE. Commandez cet
ensemble séparément.

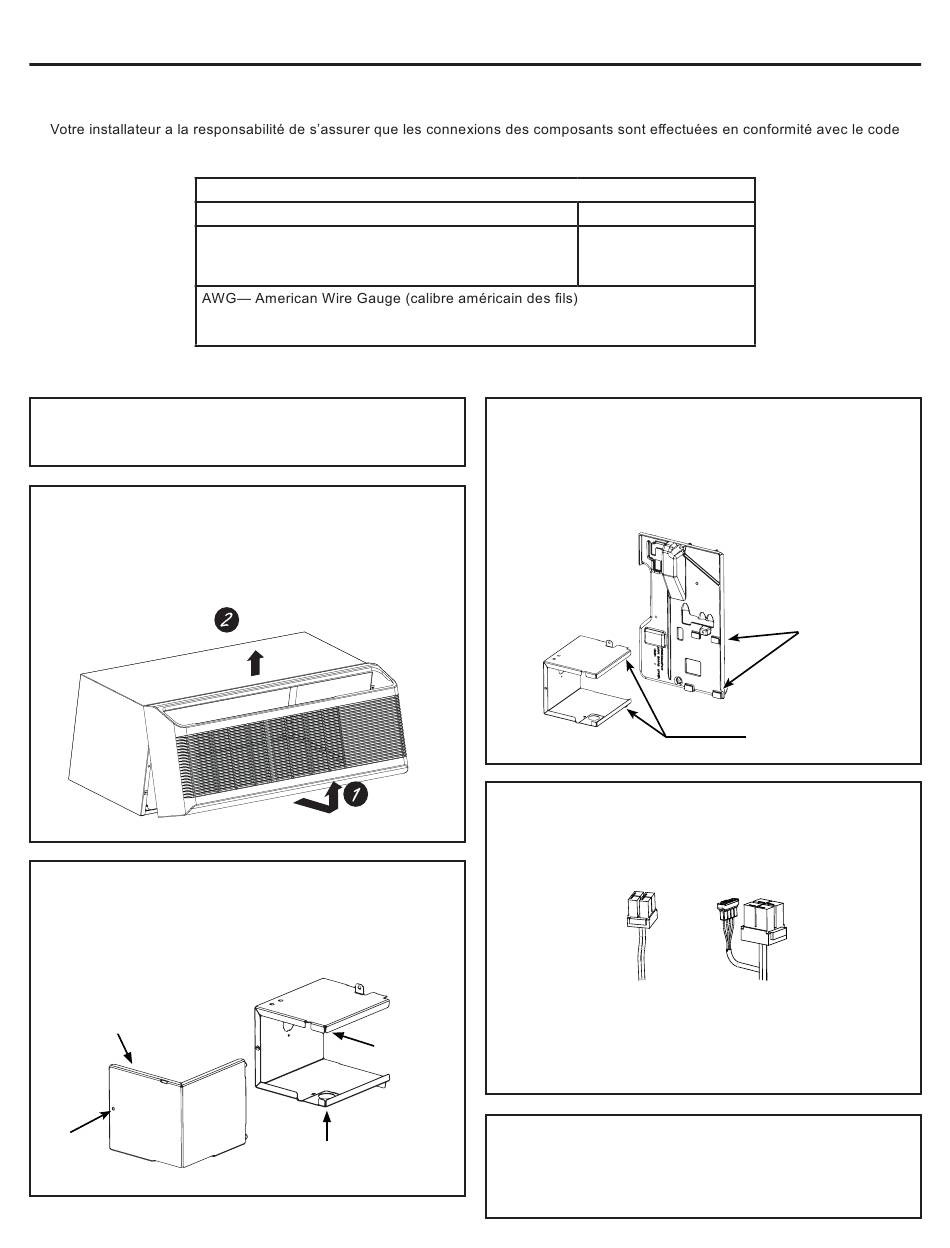

1. ENLÈVEMENT DU DEVANT
D'ARMOIRE
Retirez l'armoire en la tirant à la base pour la libérer (1);
puis soulevez-la pour dégager le rail le long du haut de
l'appareil (2)
2. ENLÈVEMENT DU COUVERCLE DE
BOÎTE DE JONCTION
Enlevez le couvercle de la boîte de jonction en retirant
la vis qui le fixe sur l'assemblage.
Couvercle de
Junction box
boîte de jonction
cover
Screw Vis
Instructions d'installation
boîte de jonction doit être réalisée selon les indications ci-dessous.
Calibres de câble recommandés pour le circuit de dérivation*
15A
20A
30A
Boîte de
Junction box
jonction
Entrée défonçable
Knock out
Calibre de câble AWG**
3. INSTALLATION DE LA BOÎTE DE
JONCTION (230/208V units)
Installez la boîte de jonction en insérant les languettes
gauches de la boîte de jonction dans les fentes de la
boîte de commande, alignez le trous de vis dans le haut
et vissez la vis.
4. CONNEXION DU CORDON
Branchez entièrement en place les connecteurs fournis
dans l'ensemble de connexion directe dans les connecteurs
d'accouplement. Assurez-vous que les pattes de verrouillage
sur les côtés sont engagées.
15A
Ens. de bloc d'alim - L'aspect peut varier
REMARQUE: Les ensembles RAK315D et
RAK515D n'ont qu'un seul connecteur électrique.
Pour une installation à connexion directe avec câble
flexible, allez à l'étape 5A.
Pour l'installation d'un ensemble de connexion
directe avec un socle et un chemin de câbles, passez
directement à l'étape 5B.
2
14
12
10
Fentes sur Slots on
la boîte de
Control
commande
Housing
Tabs on
Pattes sur la
Junction
boîte de
Box
jonction
20A and 30A
