Domaines d'application
Fluides
Recommandation
Pression de fonction-
nement

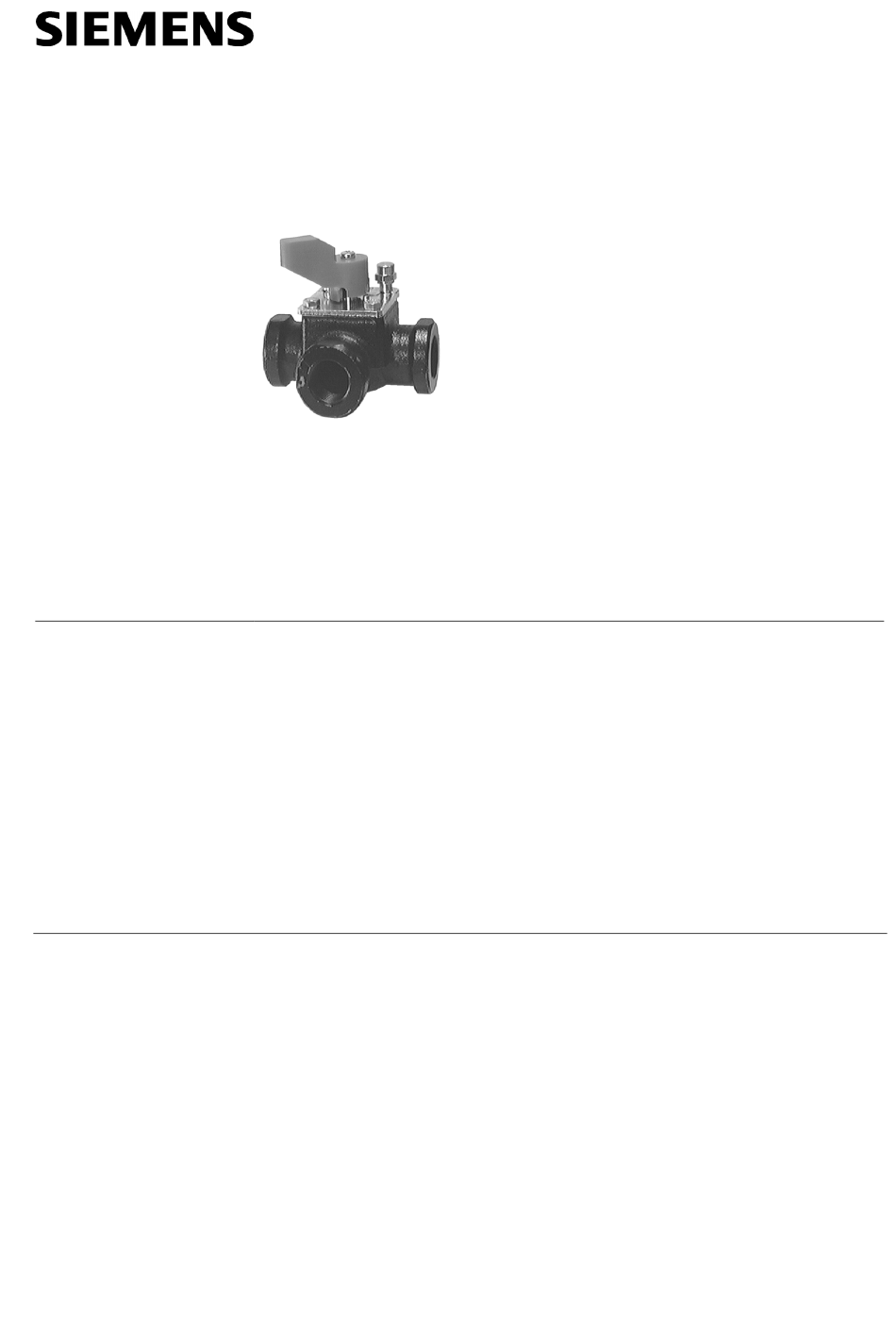

FR1N4232F
10.2002
Série 02
Vannes à secteur
à 3 voies, PN10,
avec corps taraudés

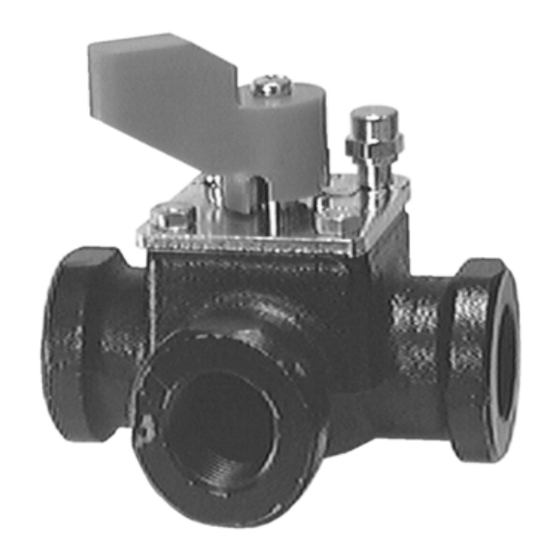

Vannes à secteur à trois voies PN10 avec corps taraudés
• Fonte grise GG-25
• DN20...DN40 mm
• k
3
6,3...25 m
/h
vs
• Angle de rotation 90°
• Corps taraudés Rp¾ ... Rp1½
• Avec réglage manuel
• Peuvent être équipés avec les servomoteurs électriques SQK... ou SQL...
• Sans entretien
Dans les installations de chauffage à circuit fermé. La vanne est utilisée de préférence
comme vanne mélangeuse.
• Eau chaude :
• Eau additionnée d'antigel :
Traitement de l'eau selon VDI 2035.
Max. 1000 kPa (10 bars)
4...110 °C
jusqu'à max. 50% vol.
Siemens Building Technologies
HVAC Products
4
232
VBI31...
