6.2.1
Fixation de la pompe
Les fixations (Figure 12) de la pompe à l'installation doivent éviter
tous les mouvements, sans toutefois créer des tensions anormales.

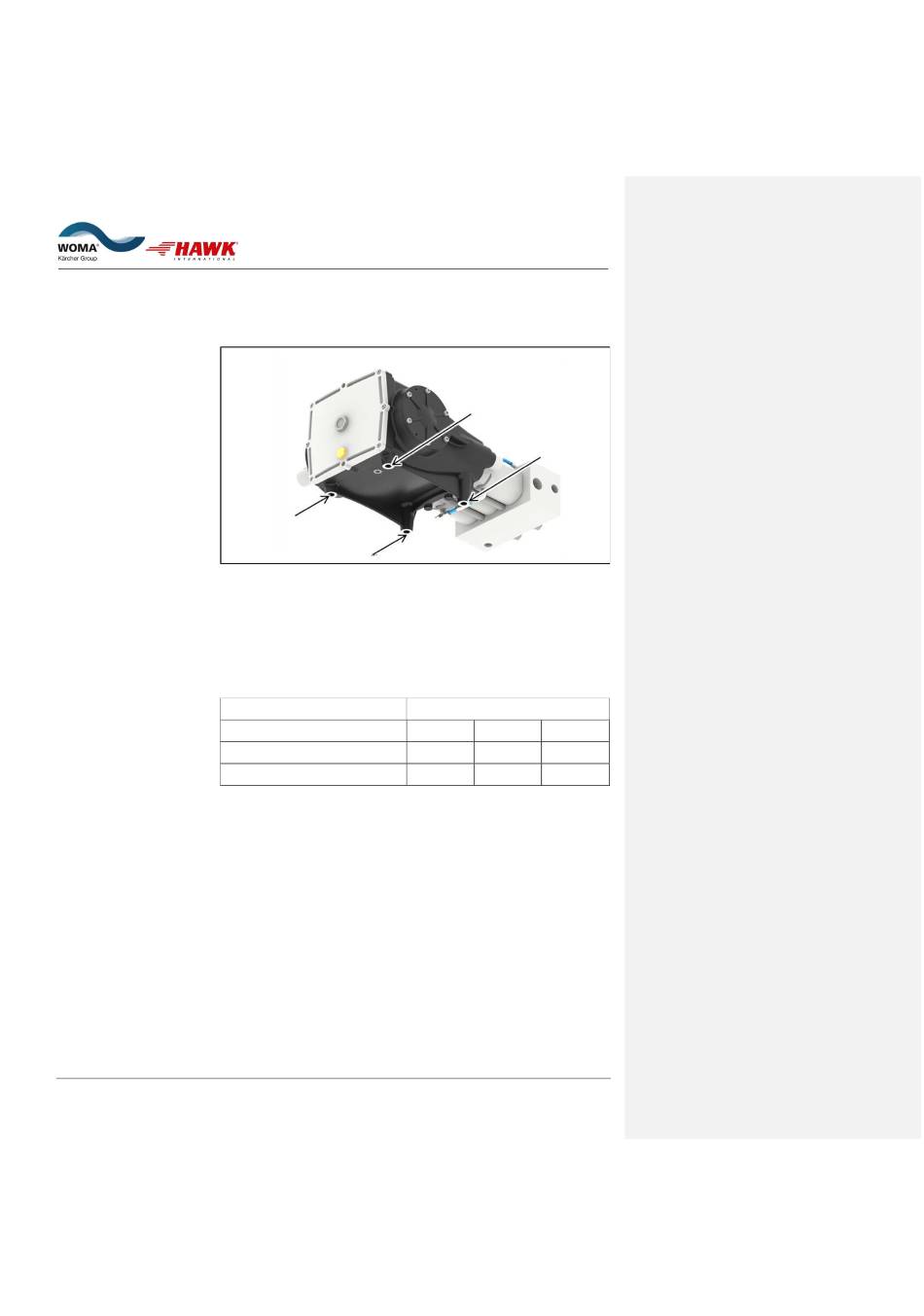

Figure 12 : Fixations
Utiliser des vis d'une longueur et d'une classe de résistance
appropriées pour fixer la pompe. Une profondeur d'insertion des vis
d'au moins 19 mm doit être respectée, avec un maximum de 21 mm.
Le couple de serrage des vis M16 est indiqué dans le tableau 10 :
Couple de serrage.
Tableau 10 : Vis et couples de serrage.
Vis
Classe de résistance
Couple de serrage (Nm)
30 / 58
Montage/Installation
Dénomination
M16
8.8
150
6
Montage
6.2
Valeur
M16
M16
10.9
12.9
150
150
BTA 52Y V1.0 004-IT.docx
