4 Structure et mode d'action

Le percuteur pneumatique à intervalle est
un « marteau » pneumatique.

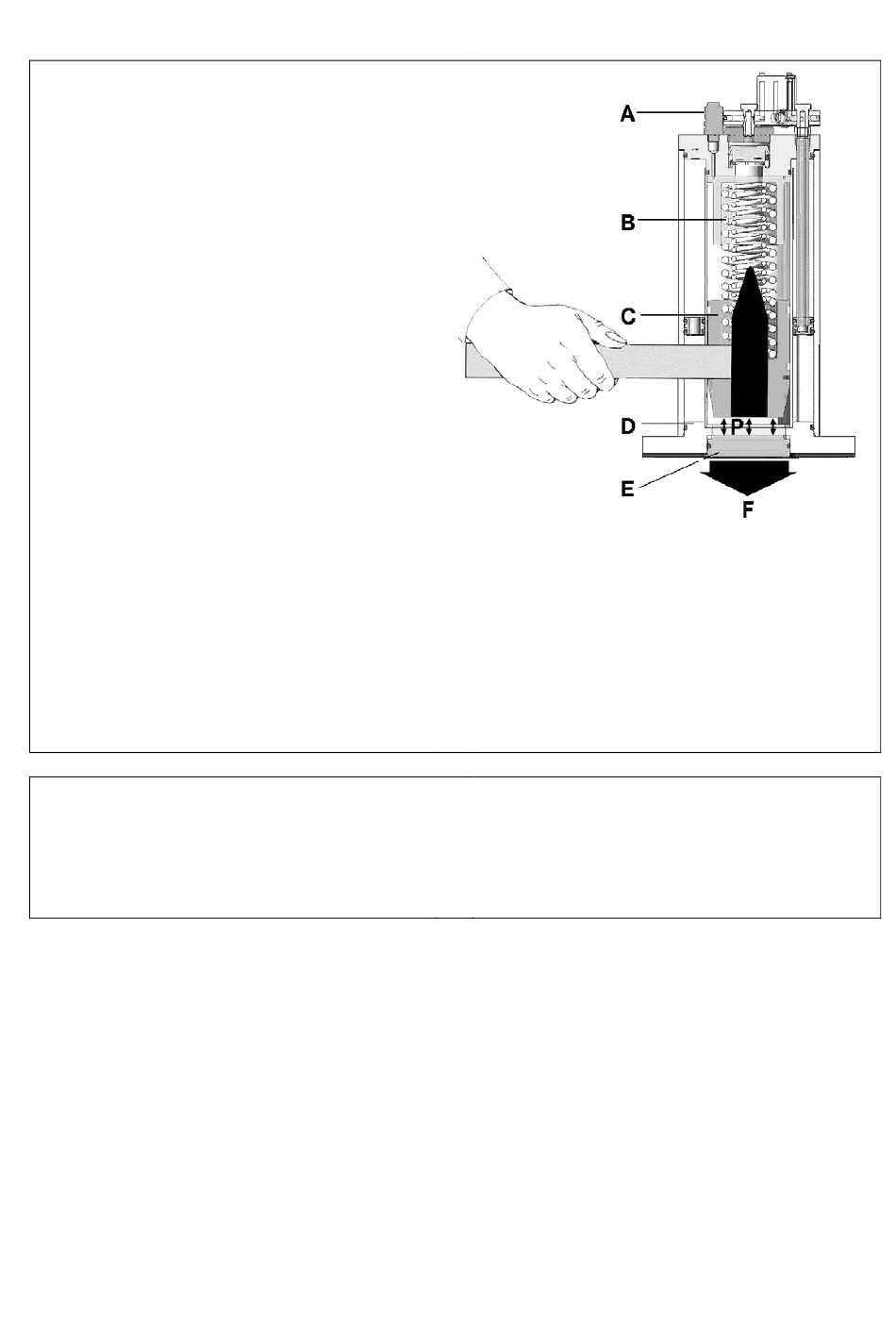

L'air comprimé parvient sous le piston C et
presse celui-ci contre un ou deux ressorts B.
À la purge d'air, la chambre d'air située sous
le piston se vide brusquement dans la
chambre supérieure du piston par la vanne
de purge rapide.
Le piston C (marteau) est catapulté par les
ressorts contre une plaque élastomère (kit
EE) ou une plaque de percussion E qui
transmet alors la force de percussion F.
Sans utilisation d'une plaque élastomère, le
piston percute directement la surface de fixa-
tion. Sur les appareils standard, la plaque de
percussion est toujours en acier et peut, en
cas de nécessité, être remplacée par une
plaque de percussion en élastomère.
L'air s'échappe par le silencieux A.
La fixation intervient par l'intermédiaire de
la bride D avec 4 vis de fixation (PKL 190
et PKL 450 : 2 vis de fixation).
Les percuteurs pneumatiques à intervalle
ne fonctionnent qu'après avoir été montés,
car la chambre du piston est alors étan-
chéisée par le joint torique intégré dans la
surface de montage.
Kit ST
Le kit ST permet une séquence continue de
percussion avec une amenée permanente
d'air comprimé.
Particularité PKL 740 (sans illustration)
Outre la vanne de purge rapide, une vanne
3/2 voies est intégrée dans la tête de vanne
du PKL 740. C'est pourquoi il est possible de
monter la vanne de commande incombant
au client à une longue distance du PKL 740.
L'air de commande sera raccordé latéra-
lement. Un silencieux est monté sur la sor-
tie d'air de la purge d'air.
Kit EE
Le kit EE sert à générer des percussions à
niveau sonore réduit (effet du « maillet de
caoutchouc »).
