4 Structure et mode d'action

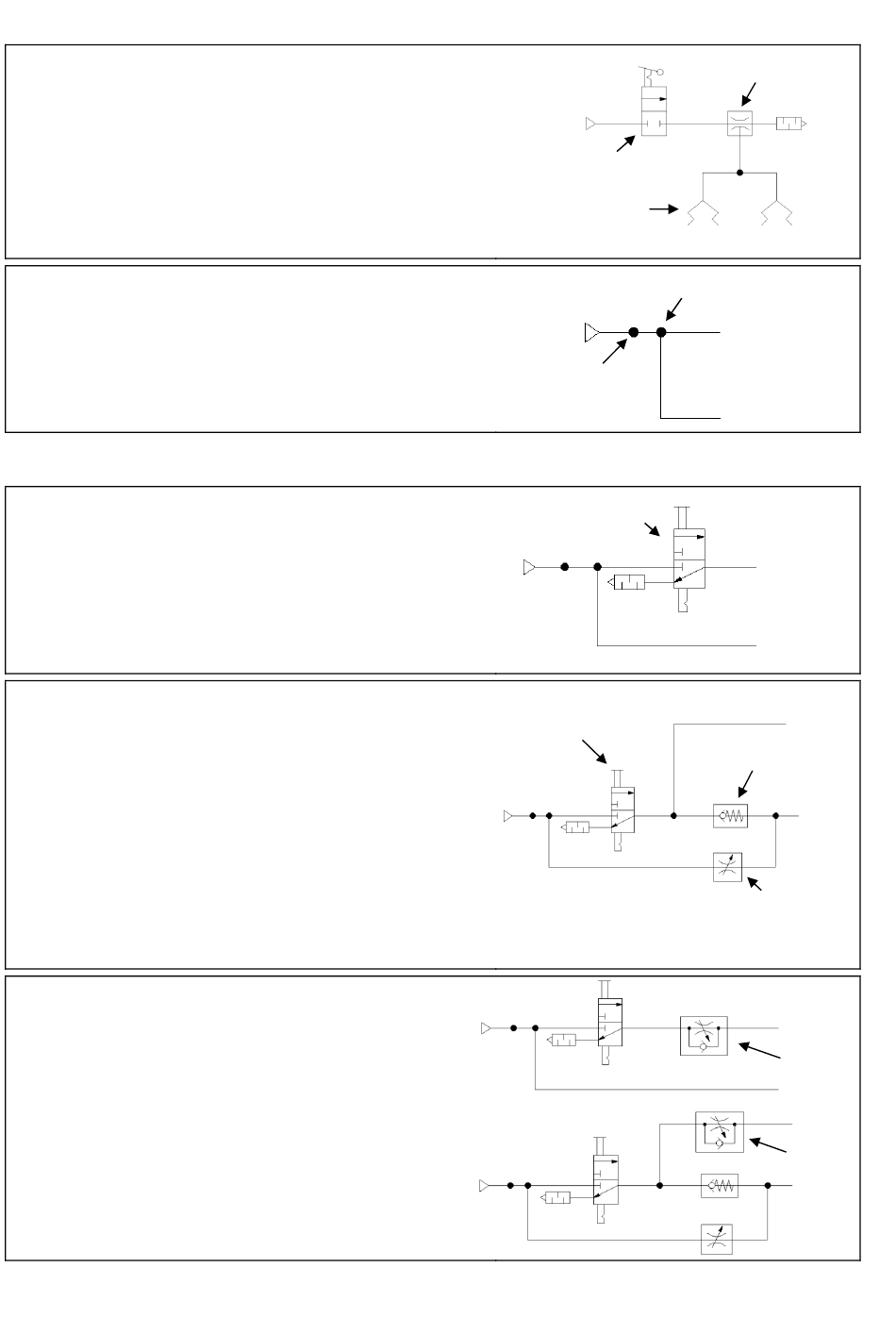

Fixation à vide
Pour l'essentiel, une fixation à vide se compose
d'une plaque de base, d'un robinet à boisseau
2/2 voies, d'une buse à vide et de ventouses.
L'actionnement du robinet à boisseau 2/2 voies
permet, à l'aide de la buse à vide, de générer
une dépression. Ainsi, la fixation à vide adhère
fortement
à
la
l'intermédiaire de ses ventouses.
Unité fonctionnelle
Le kit de flexibles, la fixation à vide et le vibrateur
constituent une unité fonctionnelle. Le vibrateur
est fermement vissé sur la fixation à vide. Le vi-
brateur et la fixation à vide sont alimentés en air
comprimé (ou en azote) nécessaire par l'inter-
médiaire du kit de flexibles.
En règle générale, le kit de flexibles est disponible en deux versions : kit de flexibles
« Standard » HG .. N et kit de flexibles « Branchement économique » HG .. S.
Kit de flexibles HG .. N
L'air comprimé étant présent (robinet principal
ouvert – incombe au client), la fixation à vide est
constamment sous pression.
L'actionnement de la vanne manuelle à coulisse
3/2 voies permet la mise en circuit et hors circuit
du vibrateur.
Kit de flexibles HG ... S
Outre la fonction standard (cf. kit de flexibles
« Standard » HG .. N), le kit de flexibles « Bran-
chement économique » HG .. S comprend un
branchement permettant, au moyen d'une vanne
à réduction, de réduire la consommation d'air
d'environ 30 % par rapport à la version standard
quand le vibrateur est hors circuit. La réduction
de l'air comprimé est judicieuse, car la fonction
de « maintien » ne réclame pas la totalité de l'air
comprimé qui n'est nécessaire que pour le fonc-
tionnement du vibrateur.
Kit de flexibles HG avec DRV
Les deux versions du kit de flexibles (N et S)
sont disponibles avec vanne à réduction et anti-
retour (DRV) et recommandées par Netter.
Au moyen de cette vanne, il est possible de ré-
gler la pression présente sur le vibrateur, ce qui
offre la possibilité de paramétrer la vitesse du
vibrateur ou la fréquence de percussion du per-
cuteur.
surface
de
montage
Robinet à bois-
seau 2/2 voies
Ventouse
(ici 2 ventouses)
par
Liaison entre kit de
flexibles et source
d'air comprimé
Vanne manuelle
à coulisse 3/2 voies
Vanne manuelle
à coulisse 3/2 voies
12
Buse à vide
Kit de flexibles
Vibrateur
VAC
Vibrateur
VAC
Vibrateur
Clapet anti-retour
Vanne à
réduction
Vibrateur
DRV
VAC
VAC
Vibrateur
DRV
VAC
