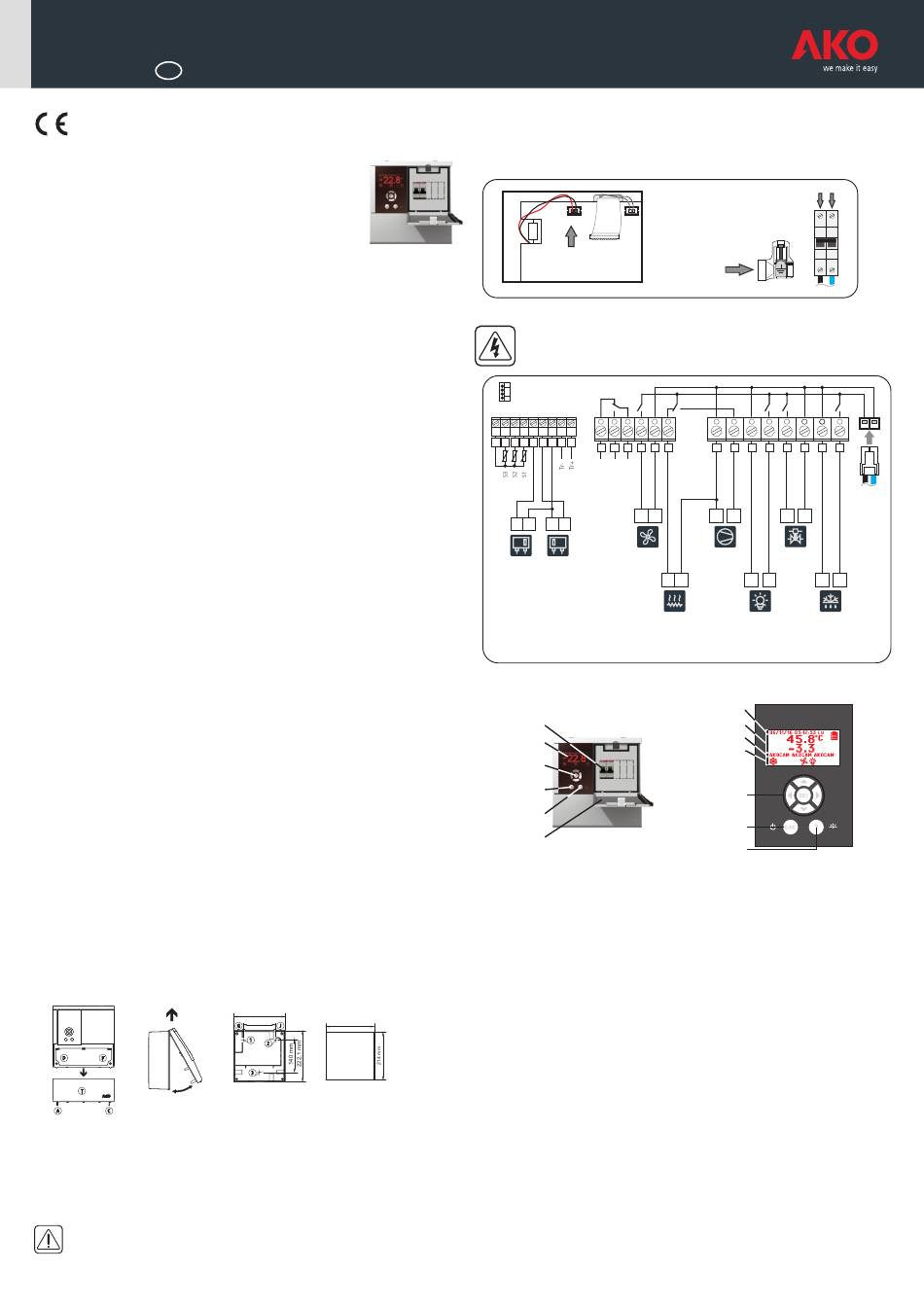

AKO PROPlus 15640 Guide Rapide

F
1564H003 Ed.04
Coffret électronique PROPlus
Coffret électronique de contrôle et puissance, avec interrupteur électroma-
gnétique, pour la gestion du contrôle et la manœuvre électrique des servi-
ces frigorifiques composés d'un condensateur monophasé, de ventilateurs
évaporateurs monophasés, d'une vanne solénoïde, dégivrage par air ou
électrique (monophasé), lumière chambre et résistance chauffante de car-
ter de compression.
Il intègre un affichage graphique, l'enregistrement de température
(1 canal), un interrupteur pour la lumière chambre, la signalisation des
alarmes par sonnerie et relais.
1- Avertissements
L'utilisation du AKO-15640 sans respecter les instructions du fabricant peut altérer les conditions
requises de sécurité de l'appareil.
Pour un correct fonctionnement de l'appareil, seules des sondes type NTC fournies par AKO de-
vront être utilisées.
Avec une température comprise entre -40 ºC et +20 ºC, en prolongeant la sonde jusqu'à 1.000 m
2
avec du câble de 0,5 mm minimum, la déviation maximale sera de 0,25 ºC (Câble pour prolon-
gation de sondes réf. AKO-15586).
Le logiciel AKO-5004 identifiera n'importe lequel des trois modèles comme AKO-15633.
2- Installation
Il faut que le AKO-15640 soit installé dans un lieu protégé des vibrations, de l'eau et des gaz cor-
rosifs, où la température ambiante ne dépasse pas la valeur figée dans les données techniques.
Pour que les contrôleurs aient un degrée de protection IP65, il faut installer correctement le joint
entre l'appareil et le pourtour de découpe du panneau où il doit être monté.
Pour que la lecture soit correcte, la sonde doit être installée dans un lieu sans influences thermi-
ques parasites à la température que l'on souhaite mesurer ou contrôler.
2.1 Montage mural
- Retirer le couvercle T de l'appareil (Fig. 1).
- Ouvrir l'appareil et séparer le frontal du boîtier (Fig. 2).
- Percer les trous pour les presse-étoupe nécessaires à l'entrée des câbles en se guidant avec les
centres pré-percés sur les côtés du boîtier.
- Percer les 3 trous de fixation du boîtier sur les centres marqués 1, 2, 3 (Fig. 3).
- Fixer les presse-étoupe dans l'appareil.
- Insérer et serrer les 3 vis + cheville à travers le boîtier dans les 3 trous du mur.
- Insérer les câbles dans les presse-étoupe.
- Effectuer le branchement de la section 2.3.1.
- Monter le frontal du boîtier (Fig. 2).
- Insérer et serrer les vis D et F (Fig. 1).
- Effectuer le branchement de la section 2.3.2.
- Après avoir connecté les câbles comme sur le schéma de connexion, fermer le
couvercle T, insérer et serrer les vis A,et C (Fig. 1).
2.2 Montage sur panneau
- Retirer le couvercle T de l'appareil (Fig. 1).
- Ouvrir l'appareil et séparer le frontal du boîtier (Fig. 2).
- Remplacer le joint installé dans le frontal par le joint pour panneau en tenant compte de sa posi-
tion adéquate.
- Faire un trou dans le panneau aux dimensions données. (Fig.4)
- Percer les trous pour les presse-étoupe nécessaires à l'entrée des câbles en se guidant avec les
centres pré-percés sur les côtés du boîtier.
- Terminer de percer les trous G et J avec un foret de 4 mm (Fig. 3).
- Fixer les presse-étoupe dans l'appareil.
- Insérer les câbles dans les presse-étoupe.
- Effectuer le branchement de la section 2.3.1.
- Assembler le frontal avec le boîtier à travers le panneau et serrer les vis de 45 mm à travers les
trous D, F ,G ,J (Fig.1 et 3).
- Effectuer le branchement de la section 2.3.2.
- Fermer le couvercle T, insérer et serrer les vis A et C (Fig. 1).
2.3 Connexion
FIG.2
FIG.1
CONNECTER LES BATTERIES AVANT LA MISE EN MARCHE DE L'ÉQUIPEMENT.
La sonde et son câble NE DOIVENT JAMAIS être installés dans une conduite conjointement aux
câbles d'alimentation ou de contrôle.
Toujours déconnecter l'alimentation pour réaliser la connexion.
Le circuit d'alimentation doit être doté d'un interrupteur général ainsi que d'une protection diffé-
rentielle extérieure au tableau (conforme R.E.B.T.).
Le câble d'alimentation sera de type H05VV-F 2x2,5 mm ou H05V-K 2x2,5 mm .
IMPORTANT: La fonction de chaque entrée de sonde dépend de la configuration
(voir tableau assignation des entrées).
Faites bien attention à configurer séparément la sonde de contrôle et celle
d'enregistrement si vous voulez respecter la norme EN12830
AKO-15640
(épaisseur maximum du panneau : 3 mm)
222,1 mm
140 mm
214 mm
DECOUPE
DU PANNEAU
FIG.3 FIG.4
2 2
2.3.1 Effectuer le branchement avant de fermer le frontal
BRANCHER LA BATTERIE
2.3.2 Effectuer le branchement après avoir fermé la face avant
ATTENTION : Assurez-vous de débrancher l'alimentation de l'équipement avant de ma-
nipuler ces réglettes, les bornes du 33 au 43 peuvent contenir des sources de tension.
CONNECTEUR SERVEUR
DE PARAMÈTRES
8A
21 22 23 24 25 26 27 28 29
30 31 32 33 34 35
NC NO C
RS-485 ALARM
4 1 1 2
VENTILATEUR
PRESSOSTAT PRESSOSTAT
BASSE HAUTE
3- Fonctions du frontal
Protecteur
thermique
Écran
Navigateur
Touche ESC
Touche ?
Couvercle
3.1 Heure
Affiche l'heure au format: AA/MM/JJ HH:MM:SS Jour Semaine. Configurable dans le menu:
u
(Horloge). Affiche l'état de la batterie de l'équipement:
f Batterie déchargée e Batterie en cours de chargement d
3.2 Températures
Affiche les températures des sondes sélectionnées en ºC ou en ºF. Configurable dans le menu: q
(ETAT GENERAL)
3.3 Description
Permet d'introduire une brève description de l'installation ou de donner un nom à l'équipement.
Configurable à l'aide des touches SET + O
3.4 États
Affiche l'état des fonctions que le contrôle est en train de réaliser.
G
COOL (Compresseur)
Fixe: Relais COOL de réfrigération (com-
presseur) activé.
Clignotant: Le relais COOL devrait être activé
par la Sonde 1 de température, mais il reste dé-
sactivé en raison d'un paramètre programmé.
X
FAN (Ventilateurs)
Fixe: Relais FAN des ventilateurs activé.
Clignotant: Le relais FAN devrait être activé
par la Sonde 2, mais il reste désactivé en raison
d'un paramètre programmé.
H
DEFROST
Fixe: Indicateur de dégivrage activé.
I
DÉGIVRAGE CYCLIQUE ACHEVÉ
Fixe: Indicateur de dernier dégivrage cyclique
achevé.
- 1 -
ENTRÉE ALIMENTATION
230 Vca +10 % -15 %
50/60 Hz ± 3 Hz
BRANCHER LES PRISES DE
TERRE SUR CETTE BORNE
36 37 38 39 40 41
L N N L 1 2
CONDENSATEUR SOLÉNOÏDE
230 Vca 230 Vca 230 Vca
2.2 A 11.5 A 460 W
1,25 CV
L N
RÉSISTANCE ÉCLAIRAGE
DE CARTER 230 Vca
230 Vca 460 W
70 W
Remarque : Les intensités et puissances indiquées
sont les valeurs maximales de travail admissibles.
Horaire et
Batterie
Températures
Description
États
Navegador
Touche ESC/
STAND-BY
Touche ?/
LIGHT
Batterie chargée
pendant 5 secondes.
F
CICLE CONTINU
Fixe: Indique que le cycle de refroidissement
est actif.
R
ALARME ACTIVÉE
Fixe: Indicateur d'alarme activé.
T
ALARME DÉTECTÉE
Clignotant: Alarme détectée, mais en main-
tenant la signalisation.
k
ÉCLAIRAGE
Fixe: Indicateur de relais LIGHT activé par touche.
Z
ÉPARGNE ÉNERGÉTIQUE
Fixe: Indicateur de fonction d'épargne éner-
gétique activée.
L N
L N
42 43
L N
N L
RÉSISTANCE
DÉGIVRAGE
230 Vca
11 A
2500 W
