AKO PROCool 17632 Guide Rapide

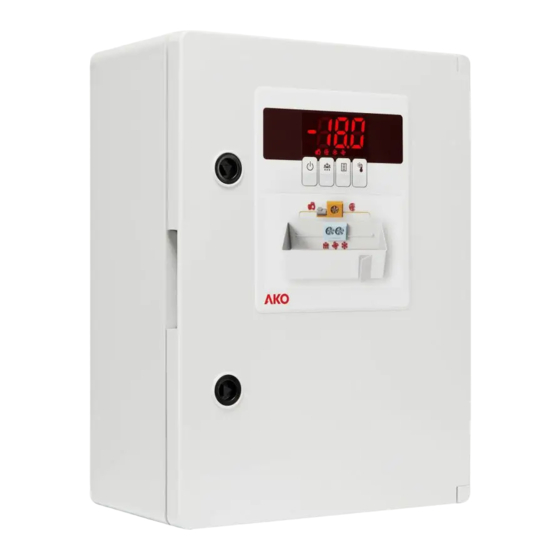

Tableau électronique PROCool
AKO-17632, AKO-17633, AKO-17634, AKO-17635, AKO-17636, AKO-17637, AKO-17520, AKO-17521
Guide rapide
Maintenance
Nettoyez la surface de l'appareil avec un chiffon doux, de l'eau et du savon. N'utilisez ni
détergents abrasifs, ni essence, ni alcool ni dissolvants.
Précautions
Le non-respect des instructions du fabricant lors de l'utilisation de l'équipement peut modifier
les conditions de sécurité de l'appareil. Pour un fonctionnement correct, n'utilisez que des
sondes fournies par AKO.
Entre –40 ºC et +20 ºC, si la sonde NTC est prolongée jusqu'à 1 000 m avec un câble d'au
2
moins 0,5 mm , l'écart maximum sera de 0,25 ºC (Câble pour prolongation de sondes, réf.
AKO-15586).
IMPORTANT :
La fonction des entrées numériques dépend de la configuration.
Ÿ
Les intensités et puissance indiquées sont les valeurs maximales de travail
Ÿ
autorisées.
Description
Mode Stand-by actif
Alarme active
Compresseur actif (Si P26=1)
Ventilateurs de
condenseur actifs
Ecran
Touche
Stand-by
Touche
dégivrage
Función de las teclas
Appuyez pendant 5 secondes pour activer le mode Stand-by. Appuyez pendant 2
secondes pour que l'appareil repasse en mode normal. En mode Stand-by, l'appareil ne
réalise aucune action et à l'écran seul le voyant m est affiché avec la température.
ESC
Lors de la configuration, sortez du paramètre sans enregistrer les changements,
revenez au niveau précédent ou sortez de la programmation.
Une courte pulsation* montre la lecture de la sonde non affichée (voir paramètre P8).
Appuyez pendant 5 secondes pour démarrer /arrêter le dégivrage.
Lors de la configuration, il est possible de se déplacer dans les différents niveaux ou,
pendant le réglage d'un paramètre, de modifier sa valeur.
Appuyez pendant 5 secondes pour accéder au menu de configuration rapide.
Appuyez pendant 10 secondes pour accéder au menu de configuration avancée.
Lors de la configuration, il est possible de se déplacer dans les différents niveaux ou,
pendant le réglage d'un paramètre, de modifier sa valeur.
Une courte pulsation* montre la valeur actuelle du point de consigne (SP).
Appuyez pendant 5 secondes pour accéder à la modification du point de consigne.
SET
Lors de la configuration, il est possible d'accéder au niveau affiché à l'écran ou,
pendant le réglage d'un paramètre, d'accepter la nouvelle valeur.
*Courte pulsation : Inférieure à 5 secondes.
Messages
L5
E1 / E2
dEF
AH
AL
Température
AE
AES
Adt
Dégivrage en cours
Ventilateurs d'évaporateur actifs
Solénoïde actif
PAb
Pd
Touche
LP
Set Point
Touche
menu
ASC
Configuration rapide
Le menu de configuration rapide permet de configurer l'équipement pour les applications
les plus courantes. Pour y accéder, appuyez sur la touche
SP: Point de consigne
Définissez la température de fonctionnement de la chambre .
d0: Fréquence de dégivrage
Délai qui doit s'écouler entre chaque début de dégivrage .
d1: Durée maximale du dégivrage
Le dégivrage termine lorsque cette durée est écoulée.
F3: Situation des ventilateurs pendant le dégivrage
Définit l'état des ventilateurs pendant le dégivrage.
A1: Alarme de température maximum dans la sonde 1
Définit la température à laquelle l'alarme de maximum sera activée. Ne concerne que la
sonde 1.
A2: Alarme de température maximum dans la sonde 1
Définit la température à laquelle l'alarme de minimum sera activée. Ne concerne que la
sonde 1.
P26 : Arrêt à cause du pump down
Définissez si cette fonction est active
1
Clignotant avec 0 : Demande de code d'accès (Password).
Vous devez entrer le code d'accès configuré en L5 pour mettre en marche la
fonction demandée . Voir également paramètre P2.
Défaut sonde 1 ou 2.
(Circuit ouvert, croisé, ou température en dehors des limites de la sonde NTC:
-50 à 99 °C).
Indique qu'un dégivrage est en cours. Une fois le processus de dégivrage
terminé, le message continue de s'afficher pendant la durée définie par le
paramètre d3 .
Clignotant avec température :
Alarme de température maximum dans la sonde de contrôle. La valeur de
température programmée en A1 a été atteinte .
Clignotant avec température :
Alarme de température minimum dans la sonde de contrôle. La valeur de
température programmée en A1 a été atteinte .
Clignotant avec température :
Alarme externe activée (par entrée numérique) .
Clignotant avec température :
Alarme externe grave activée (par entrée numérique) .
Clignotant avec température : Alarme de dégivrage terminé par
expiration du délai. S'affiche lorsqu'un dégivrage se termine après expiration
du délai maximum défini dans le paramètre d1.
Clignotant avec température :
Alarme de porte ouverte. S'affiche si la porte reste ouverte plus longtemps
que ce qui est indiqué dans le paramètre A12 .
Clignotant avec température :
Le temps maximum d'arrêt par pump down a été dépassé (P15) .
Clignotant avec température :
Le temps maximum de démarrage par pump down a été dépassé (P14) .
Indique que si un élément de la chaîne de sécurités du compresseur se
déclenche (Protection du moteur du compresseur, thermistances ou pressostat
de haute), le réglage s'arrête.
0= Arrêtés
1= En marche
0= Sans pump down
Ÿ
1= Avec pump down
Ÿ
F 1763H203 Ed.01
pendant 5 secondes.
