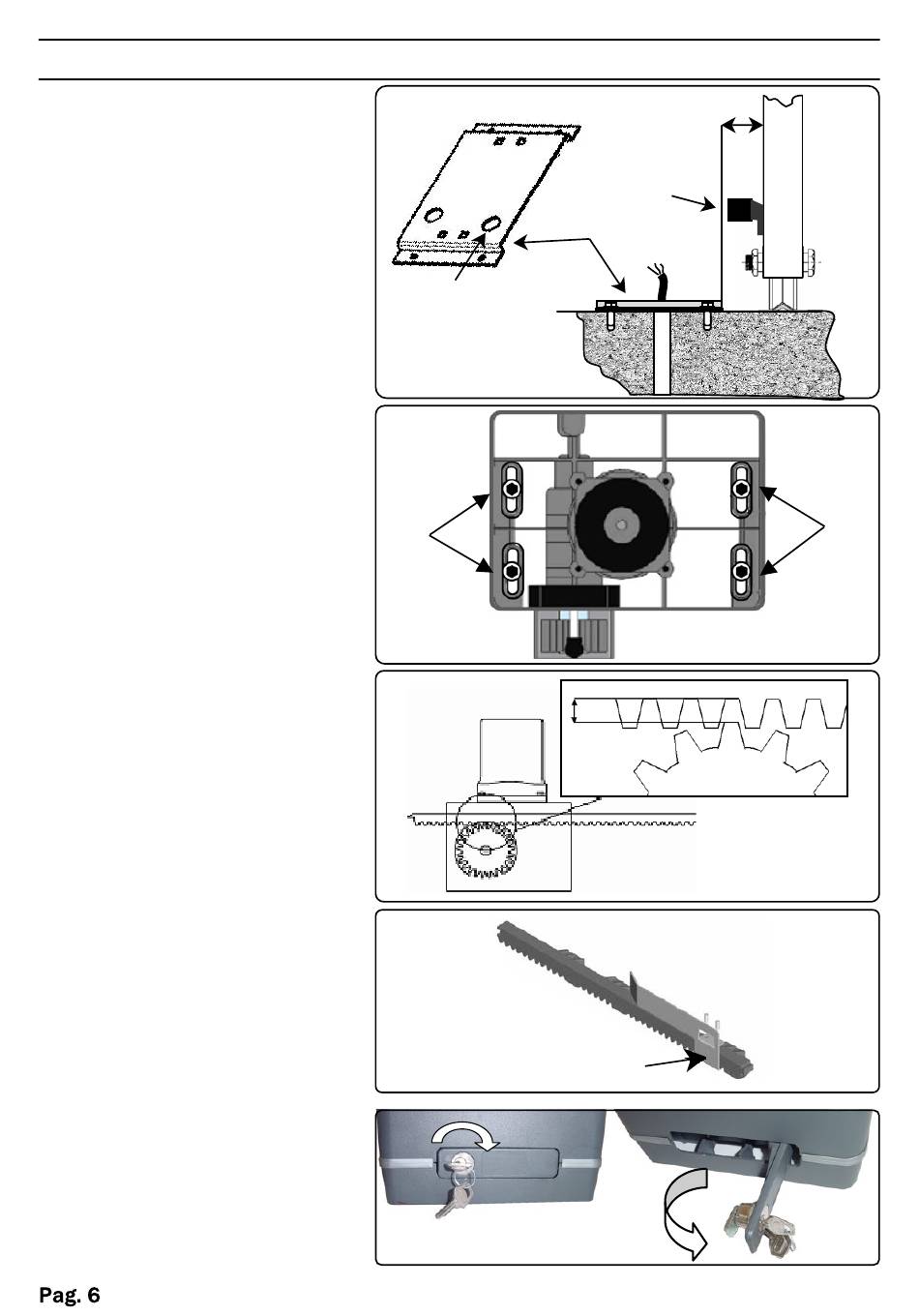

Posicionar la placa
suministrada (Fig. 1) a una
distancia de 50 mm/MAX del
borde de la cancela y
perfectamente escuadrada,
con un ángulo de 90°.
Antes de fijar la placa con
cemento, tarugos u otro
elemento, pasar la/s funda/s
de los cables por los agujeros
predispuestos.
Posicionar el motorreductor y
fijarlo con los pernos
suministrados. A (Fig.2).
Fijar firmemente la cremallera
en la cancela, dejando una
distancia de 2 a 3 mm. desde
el piñón del motor (Fig.3).
Fijar las placas (Levas G) de
Final de Carrera del motor en
la cremallera (Fig. 4)
Procedimiento de desbloqueo
1. Insertar la llave suministrada
en el cilindro respectivo y
girar la llave.
2. Jalar la palanca hasta el tope
MODALIDAD DE INSTALACIÓN
Agujeros de
entrada de cable
A
Cremallera
Placa
Fig. 1
2-3mm
Fig. 4
50 mm
Fig. 2
Fig. 3
G
Rueda
A
