Turbimax CUS71D
Configuration du bassin

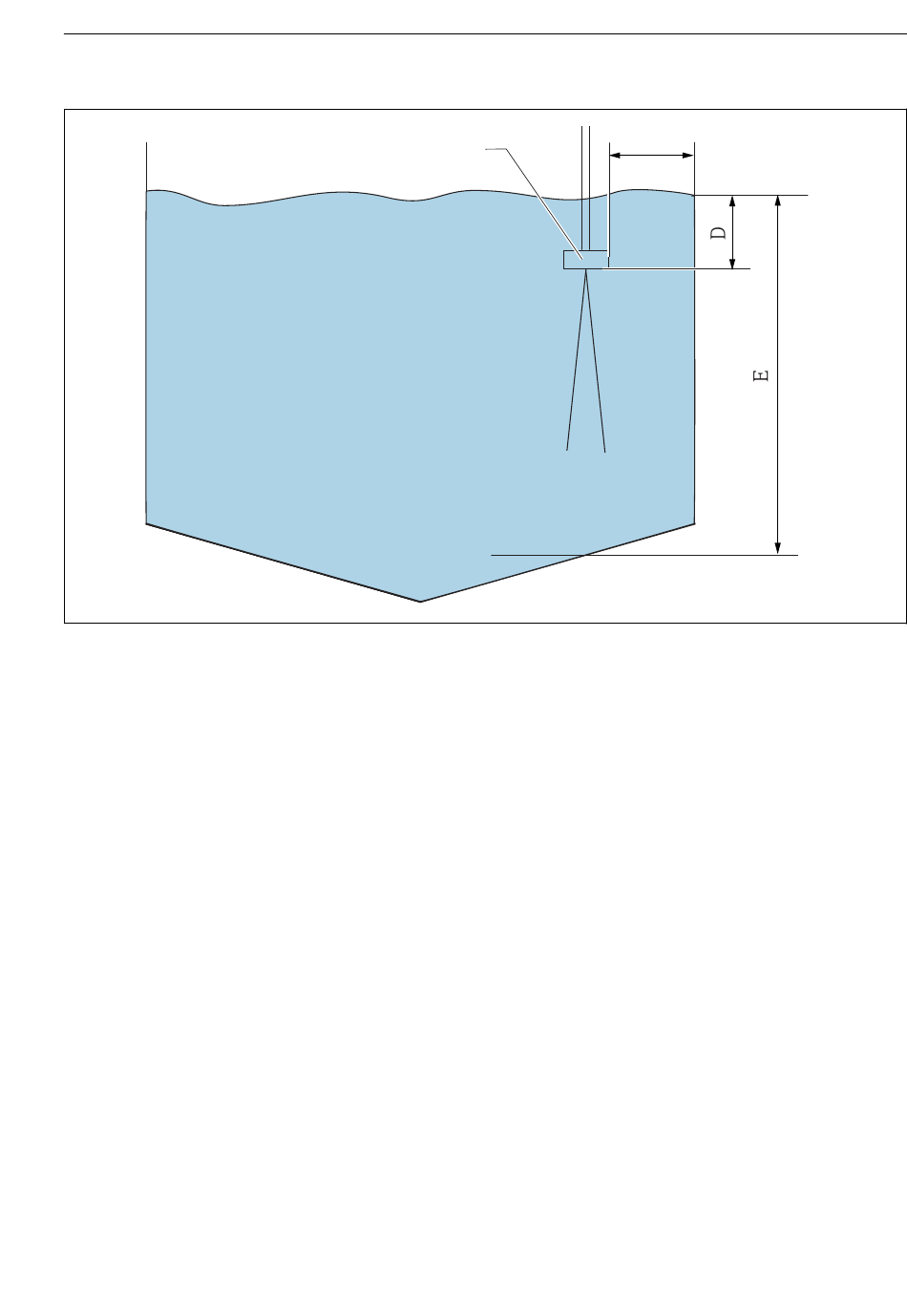

 3 Configuration du bassin
A Capteur
B Distance minimale entre le capteur et la paroi du bassin = 50 cm (1.64 ft.)
C Point de référence fixe, par ex. surface de l' e au, paroi du bassin, pont/passerelle, etc.
D Offset du capteur
E Profondeur du bassin
F Angle d' o uverture du cône d' u ltrasons 6°
Instructions de montage
Cherchez sur le plan de construction du bassin une position adaptée pour le capteur. Lors du
choix de la position de montage, vous devez tenir compte des facteurs suivants :
• La distance entre le capteur et le bord du bassin doit être d' a u minimum 50 cm (1.64 ft.) (le
capteur émet des ultrasons sous forme conique).
• Il ne doit y avoir ni conduite ni avancée de la paroi dans le plage de mesure sous le capteur.
Les racleurs qui ne se trouvent que temporairement dans cette zone sont autorisés.
• Montez le capteur de sorte qu' i l soit droit et parallèle à la paroi du bassin (décalage de la
valeur de mesure).
• N' i nstallez pas le capteur dans des zones dans lesquelles il peut y avoir des bulles d' a ir, des
turbulences, des concentrations élevées en matière sèche ou en particules en suspension, ou
formation de mousse (par ex. entrée).
• A l' a ide d' u n siphon renversé, installez le capteur à au moins 20 cm (7.8 inch) sous la
surface de l' e au.
Endress+Hauser
A
F
6°
B
C
Montage
A0031574
11
