Fonctionnement

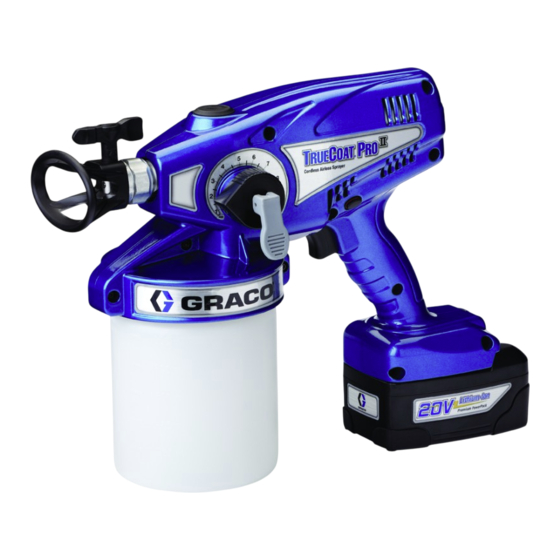

Pulvérisateur à peinture sans
fil TrueCoat
- Pour les applications de pulvérisation de portables à base d'eau et d'huile
(Essence minérale-type) des peintures et revêtements architecturaux que -
IMPORTANTES CONSIGNES DE SÉCURITÉ
Lire toutes les mises en garde de ce manuel.
Conserver ces instructions.
Modèle 258864, 258880
Pression maximale de service 2000 lb/po
(13,7 MPa, 137,9 bar)
Utiliser uniquement à base d'eau ou d'huile (essence minérale-type) matériaux dont le point éclair
est supérieur à 100 ° F (38 ° C). Ne pas utiliser de matériaux qui stipulent INFLAMMABLE sur
l'emballage. Pour plus d'informations sur votre matériel, demande de fiche signalétique distributeur ou le
détaillant.
Une utilisation en extérieur matériau à base d'huile ou dans un endroit bien aéré à l'intérieur avec un
débit d'air frais.
Pulvérisation de certains matériaux peut causer l'accumulation de statique dans le pulvérisateur
qui peut entraîner un choc statique à l'utilisateur. Si cela se produit, vérifiez d'abord le matériau a un
point éclair supérieur à 100 ° F (38 ° C) et ne précise pas que le produit est inflammable n'importe où sur
l'emballage. Si se sentait un choc statique, la matière contient probablement un spiritueux non minérale
fluide tel que, mais sans s'y limiter, le xylène, du toluène ou le naphta, qui peuvent s'accumuler statique.
Passer à un matériau de remplacement.
™
Pro / TrueCoat
- Ne pas utiliser dans des atmosphères explosives -
2
MISES EN GARDE
WARNING
WARNING
WARNING
WARNING
™
Plus
3A0706E
FR
ti14773a
Publicité
Table des Matières
Manuels Connexes pour Graco TrueCoat Pro
Sommaire des Matières pour Graco TrueCoat Pro
- Page 1 Fonctionnement Pulvérisateur à peinture sans ™ ™ fil TrueCoat Pro / TrueCoat Plus 3A0706E - Pour les applications de pulvérisation de portables à base d'eau et d'huile (Essence minérale-type) des peintures et revêtements architecturaux que - - Ne pas utiliser dans des atmosphères explosives - IMPORTANTES CONSIGNES DE SÉCURITÉ...
-
Page 2: Table Des Matières
Pulvérisateur D'installation ..... . 9 Graco Standard Warranty ......24 Installer l'assemblage buse-garde (si non installé) . -
Page 3: Mises En Garde
Mises en garde Mises en garde Les mises en garde suivantes touchent le réglage l’utilisation, l’entretien et la réparation de ce matériel. Le point d’exclamation indique une mise en garde générale, et le symbole de danger fait référence à des risques spécifiques d'une opération. Lorsque ces symboles apparaissent dans le corps du texte, se reporter à... - Page 4 Le réglage ou l'utilisation incorrects peuvent provoquer une décharge électrique, un incendie ou une explosion. • Ne charger que les batteries Graco 18 V au lithium-ion; d'autres batteries pourraient éclater. • Utiliser uniquement dans un endroit sec. Ne pas exposer à l'eau ou la pluie.
-
Page 5: Identification Des Composants
Identification des composants Identification des composants ti15479a Levier d'amorçage/décompression Pulvérisateur à peinture sans fil Chargeur de batteries au lithium-ion Premium Power Crochet du pulvérisateur Doublures de contenant à liquide (3 comprises) Assemblage buse-garde (311, 515 compris) Batteries au lithium-ion Premium Power Filtre de la buse (*filetage inversé) (2 comprises) Tube d'aspiration standard (pour les plafonds... -
Page 6: Des Procédures Communes
Des procédures communes Des procédures communes Procédure de décompression Verrou de la gâchette Ne pas faire fonctionner ou de pulvérisation à proximité Toujours enclencher le verrou de la gâchette quand des enfants. Ne pas diriger le pulvérisateur à, ou de on arrête de pulvériser afin d'éviter qu'il ne démarre pulvérisation de toute personne ou animal. -
Page 7: Chargement De La Batterie
Pour réduire le risque de choc électrique, utilisez uniquement durée optimale de la batterie et exigent de charge avant la Graco batteries avec le chargeur de Graco. Ne pas insérer première utilisation. Il faut environ 45 minutes pour charger des objets étrangers dans la cuvette. -
Page 8: Installtion
Installtion Installtion Pulvérisation Stains ou revêtements transparents (Optimiseur de Beaux-Finish) Utiliser uniquement à base d'eau ou d'huile L'optimiseur de superfinition doit être installé et utilisé pour (essence minérale-type) matériaux dont le point pulvériser des liquides peu épais comme les teintures et les éclair est supérieur à... -
Page 9: Pulvérisateur D'installation
Installtion Pulvérisateur D'installation 5. Enclencher le verrou de la gâchette et pousser le levier d'amorçage/décompression vers le HAUT pour libérer la pression. Ce pulvérisateur arrive de l'usine avec une petite quantité de liquide d'essai dans le système. Il est important de vidanger ce liquide avant d'utiliser le pulvérisateur la première fois : 1. - Page 10 Installtion Liquides 2. Appuyer légèrement sur la valve d’admission à l’aide de l’outil de nettoyage Fine-Finish Optimizer pour vous assurer qu’elle puisse se déplacer libre- ment de haut en bas. Utiliser uniquement à base d'eau ou d'huile (essence minérale-type) matériaux dont le point éclair est supérieur à...
-
Page 11: Installer L'assemblage Buse-Garde (Si Non Installé)
Installer l'assemblage buse-garde (si non installé) Installer l'assemblage AVIS buse-garde (si non installé) S'assurer que le filtre est complètement vissé dans l'assemblage buse-garde pour éviter d'endommager le Tableau de sélection d'une buse réversible filtre. 3. Visser l'assemblage buse-garde dans le LIQUIDES pulvérisateur. -
Page 12: Commencer Avec Des Techniques De Base
Commencer avec des techniques de base Enclenchement de la gâchette Commencer avec des Appuyer sur la gâchette après le début de la passe. techniques de base Relâcher la gâchette avant la fin de la passe. Le pulvérisateur doit être en mouvement lorsque la REMARQUE: Utilisez un morceau de carton de ferraille gâchette est enclenchée et relâchée. -
Page 13: Débouchage De L'assemblage Buse-Garde
Débouchage de l'assemblage buse-garde Débouchage de 4. Enclencher le verrou de la gâchette. Mettre le levier d'amorçage/décompression vers le HAUT pour l'assemblage buse-garde libérer la pression et pivoter la buse à la position de PULVÉRISATION. ti14994a Ne pas faire fonctionner ou de pulvérisation à proxim- ti14999a ité... -
Page 14: Arrêt Et Nettoyage
Arrêt et nettoyage Arrêt et nettoyage 2. Enlever le contenant à liquide et disposer de la doublure de contenant et du liquide excédentaire. NOTICE Le défaut de bien nettoyer le pulvérisateur après chaque utilisation entraînera des matières dures, des dommages au pulvérisateur, et la garantie ne sera plus valide. - Page 15 Arrêt et nettoyage Relâcher le verrou de la gâchette et pulvériser pendant 10. Enclencher le verrou de la gâchette et pousser le levier environ 15 secondes. Enclencher le verrou de la d'amorçage/décompression vers le HAUT pour libérer gâchette. la pression. ti14994a ti14994a 11.
-
Page 16: Nettoyage De L'extérieur Du Pulvérisateur
Remisage Nettoyage de l'extérieur 2. Visser le contenant dans le pulvérisateur, placer le levier d'amorçage/décompression vers le HAUT du pulvérisateur et appuyer sur la gâchette pendant environ 10 secondes. • Essuyer la peinture à l'extérieur du pulvérisateur à l'aide d'un chiffon propre mouillé avec de l'eau ou un liquide de vidange. -
Page 17: Pièces Et Trousses De Rechange
Pièces et trousses de rechange Pièces et trousses de rechange ti15497a Réf. Pièce Description Réf. Pièce Description 16D559 Chargeur batterie au lithium Ion 262368 Pulvérisateur, de remplacement (sans pointe / de 24E374 Matériau de la Coupe (32 oz) de couverture et garde, batterie, le tuyau d'aspiration, ou une étanchéité... -
Page 18: Dépannage
Dépannage Dépannage Tout vérifier dans ce tableau de dépannage avant d'apporter le pulvérisateur à un centre de réparation autorisé. Problème Cause Solution Le pulvérisateur ne fait aucun La gâchette est verrouillée. Relâcher le verrou de la gâchette. Voir page 6. bruit quand on appuie sur Le voyant indicateur reste au ROUGE Remplacer avec la batterie chargée et placer la... - Page 19 Dépannage Problème Cause Solution Le pulvérisateur pulvérise avec La buse est partiellement bouchée Voir Débouchage de l'assemblage buse-garde, des résultats médiocres page 13. La buse est dans une position incorrecte Pivoter la buse à la position de PULVÉRISATION. Mauvaise buse pour l'application Voir Tableau de sélection d'une buse du liquide.
- Page 20 Dépannage Problème Cause Solution La forme du jet fait des gouttes : Le pulvérisateur se déplace trop lentement Déplacer le vaporisateur plus vite durant pour le liquide. la pulvérisation. Le pulvérisateur est trop près de la surface Éloigner le pulvérisateur de la surface (10 po [25 cible.
-
Page 21: Soupape D'admission
Soupape d'admission de nettoyage Soupape d'admission de nettoyage Enlèvement Nettoyer les excès de matériau beaucoup plus de la cavité de la pompe que possible. Assurez-vous de print- emps aussi propre (a), o-ring (c), et le dessus du raccord Soupape de verrouillage gâchette et tirer vers le haut d'entrée (d). -
Page 22: Méthode D'amorçage Alternative
Méthode d’amorçage alternative Méthode d’amorçage Tenir le pulvérisateur au dessus de la zone de rejet, désengager le verrouillage de la détente et engager alternative rapidement la détente du pulvérisateur jusqu’à ce que du produit sorte du tuyau de drainage. Verrouiller la détente et mettre la valve d’amorçage/ de décompression sur UP pour décompresser. -
Page 23: Caractéristiques Techniques
Caractéristiques techniques Caractéristiques techniques Pulvérisateur : Pression de service maximale 137.8 bar, 13.7 MPa (2000 psi) Poids 2.87 kg (6.32 lb) Dimensiojns : Longueur 33.6 cm (13.25 in.) Largeur 12.7 cm (5.0 in.) Hauteur 26.4 cm (10.375 in.) Fourchette des températures d'entreposage ◆❖ 0°... -
Page 24: Graco Standard Warranty
With the exception of any special, extended, or limited warranty published by Graco, Graco will, for a period of twelve months from the date of sale, repair or replace any part of the equipment determined by Graco to be defective.
