A-GAGE
EZ-ARRAY
avec IO-Link v1.1
Dernier faisceau bloqué (LBB)
L'emplacement du dernier faisceau bloqué.
Dernier faisceau établi (LBM)
L'emplacement du dernier faisceau établi.
Faisceau du milieu bloqué (MBB)
L'emplacement du faisceau du milieu bloqué, à mi-chemin entre le premier et le dernier faisceau bloqué.
Modes « Total faisceaux »
Total faisceaux bloqués (TBB)
Le nombre total de faisceaux bloqués
Total faisceaux établis (TBM)
Le nombre de faisceaux établis.
Faisceaux contigus bloqués (CBB)
Le plus grand nombre de faisceaux contigus bloqués.
Faisceaux contigus établis (CBM)
Le plus grand nombre de faisceaux contigus établis.
Dimension hors tout (OD)
La distance globale (mesurée en faisceaux) entre le premier faisceau bloqué et le dernier faisceau bloqué.
Dimension intérieure (ID)
Le nombre de faisceaux établis, entre le premier et le dernier faisceau bloqué.
Transitions (TRN)
Le nombre de changements de statut de bloqué à établi et d'établi à bloqué. (Si les faisceaux 6 à 34 sont bloqués, il y a une transition
d'établi à bloqué du faisceau 5 au faisceau 6, et une transition de bloqué à établi du faisceau 34 au faisceau 35). Le mode de transi-
tion peut être utilisé pour compter les objets qui passent dans le rideau.
Premier faisceau contigu bloqué (CFBB)
L'emplacement du premier faisceau bloqué dans le plus grand groupe de faisceaux contigus bloqués.
Dernier faisceau contigu bloqué (CLBB)
L'emplacement du dernier faisceau bloqué dans le plus grand groupe de faisceaux contigus bloqués.
Trame de moquette et bord de moquette
Ces modes de mesure sont utilisés pour mesurer l'emplacement de la doublure et du dessus de la moquette et ne peuvent être sélec-
tionnés qu'avec l'Interface IO-Link v1.1 et uniquement lorsque le type de balayage Carpet Nap (trame de moquette) est sélectionné.
Les modes peuvent être mesurés depuis chaque extrémité du capteur, mais au moins 10 faisceaux (2 in) doivent être bloqués depuis
un bord.

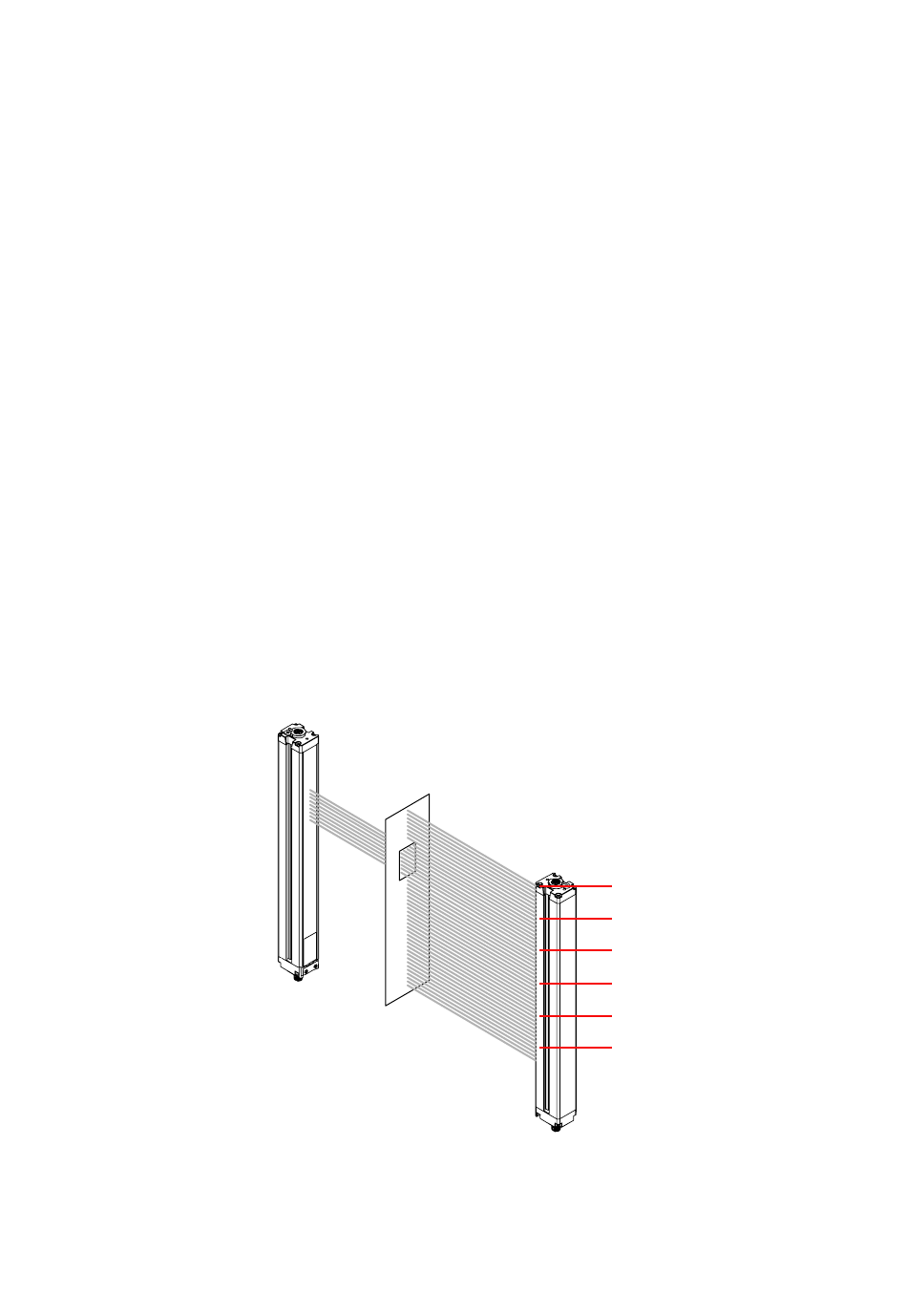

En mode Dernier faisceau établi, le dernier faisceau est le n°50 sur 60. En mode Premier faisceau établi, le premier faisceau est le n°40 sur 60.
P/N 222507_FR Rev. B
Illustration 7. Mode de mesure - LBM-FBM
Récepteur
Dernier faisceau établi (LBM)
Premier faisceau établi (FBM)
www.bannerengineering.com - Tel: +1-763-544-3164
Émetteur
60
50
40
30
20
10
9
