- Page 1 Manuel d'utilisation VA893 Thermo-anémomètre...
-
Page 2: Description De L'anémomètre

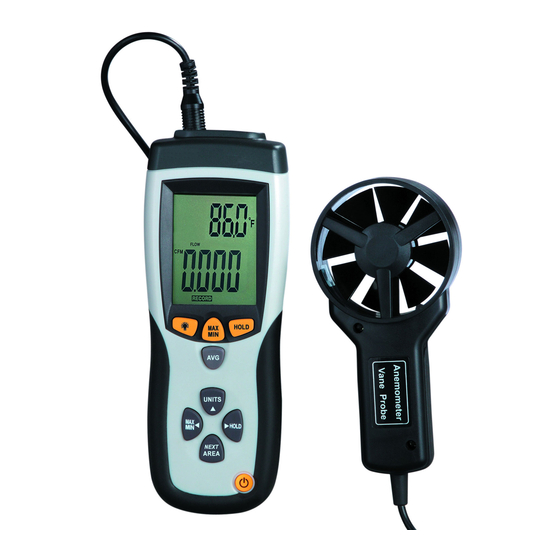

Introduction Le thermo-anémomètre VA893 mesure la vitesse de l'air, le débit d'air (volume) et la température. L'écran LCD rétro-éclairé grand et facile à lire inclut les affichages primaires et secondaires, plus de nombreux indicateurs d'état. L'anémomètre est livré entièrement testé et calibré, et, sous réserve d’une utilisation adéquate, vous pourrez l’utiliser de nombreuses années, en toute fiabilité. - Page 3 Le compartiment à piles se situe au dos de l’appareil. L'étui protecteur en caoutchouc doit être retiré du mètre pour y accéder.
-
Page 4: Disposition De L'affichage
Disposition de l'affichage MAX (haut de l’écran) : fonction Max activée pour la fonction Température de l’air HOLD (haut de l’écran) : fonction maintient des données activée pour la fonction Température de l’air VEL (VITESSE) : indique que le mètre est en mode vitesse d’air ... -
Page 5: Fonctionnement
Fonctionnement Connecter la girouette 1. La prise de la girouette est introduite dans la prise du capteur du détecteur située sur le haut de l'appareil. Les prises mâle et femelle sont façonnées de telle sorte qu'elles ne peuvent s'enclencher que d'une seule façon. 2. - Page 6 Mesures de débit d'air (CMM/ CFM) Allumez le mètre avec ON/OFF Vue latérale de la Appuyez sur le bouton UNITS pour sélectionner girouette l’unité de débit d'air souhaitée : CMM (mètres cube Flèch par minute) ou CFM (pieds cube par minute). REMARQUE : Lorsque vous l'allumez, le détecteur affichera la dernière unité...
- Page 7 3. La lecture moyenne sera affichée et le nombre de lectures mesurées apparaîtra sur le coin supérieur droit de l’écran. Après 5 secondes, l’écran retournera à la lecture en cours. 4. Répétez les étapes 2 et 3 jusqu’à ce que tous les points souhaités aient été mesurés. 5.
-
Page 8: Remplacement De La Pile
Maintenance de données (vitesse de l'air/débit d'air) 1. Tout en prenant des mesures, appuyez sur le bouton HOLD pour geler la lecture de vitesse de l'air/débit d'air afin de la voir ultérieurement. 2. L'indicateur HOLD apparaîtra au bas de l’écran. 3. -
Page 9: Caractéristiques Techniques
Caractéristiques techniques Vitesse de l'air Étendue Résolution Précision m/s (mètres par sec) 0,40 - 30,00 m/s 0,01 m/s ± (3 % + 0,20 m/s) km/h (kilomètres/heure) 1,4 - 108,0 km/h 0,1 km/h ± (3 % + 0,8 km/h) 80 – 5 900 ft/min ft/min (pieds par minute) 1 ft/min ±... -
Page 10: Équations Et Conversions Utiles
Équations et conversions utiles Équation de surface de conduites rectangulaires ou carrées Hauteur (H) Surface (S) = Largeur (l) x Hauteur (H) Largeur (l) Équation de surface de conduites circulaires Surface (S) = Rayon = rayon x rayon Équations cubiques CFM (ft /min) = Vitesse de l'air (ft/min) x Surface CMM (m...
