Raccordement électrique
3.3
Contrôle du montage
1.
Le capteur et le câble sont-ils intacts ?
2.
La position de montage est-elle correcte ?
3.
Le capteur est-il monté dans un support et il n' e st pas suspendu au câble ?
4.
Éviter que l' h umidité ne pénètre dans la sonde en utilisant un capuchon de protection.
4
Raccordement électrique
AVERTISSEMENT
L
L'appareil est sous tension !
Un raccordement non conforme peut entraîner des blessures pouvant être mortelles !
‣
Seuls des électriciens sont habilités à réaliser le raccordement électrique.
‣
Les électriciens doivent avoir lu et compris le présent manuel de mise en service et
respecter les instructions y figurant.
‣
Avant de commencer le raccordement, assurz-vous qu' a ucun câble n' e st sous tension.
4.1
Raccordement du capteur

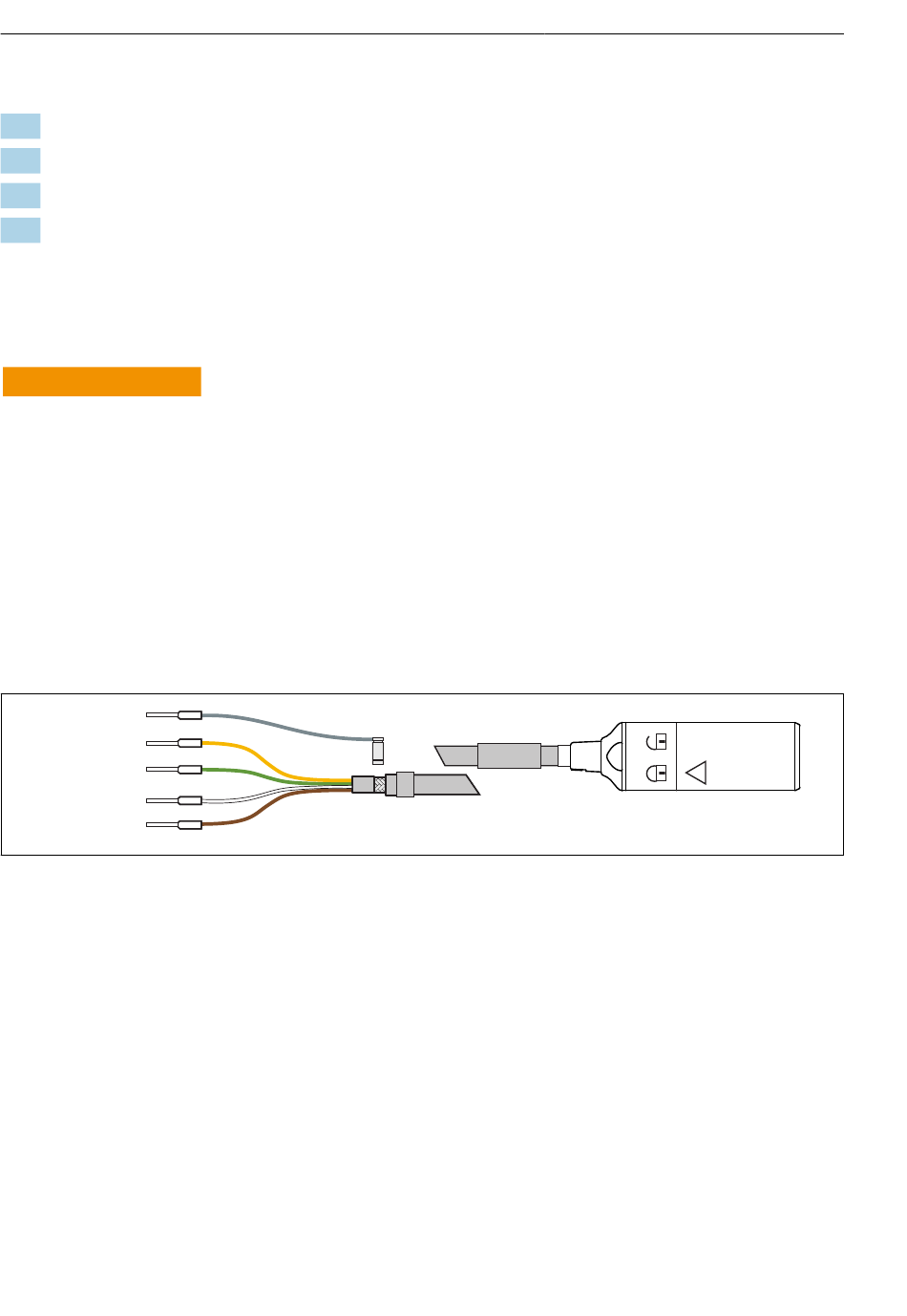

Le raccordement électrique du capteur au transmetteur est réalisé à l' a ide du câble de mesure
CYK10.
GY
GND
YE
Com B
GN
Com A
–
WH
+
BN
4
Câble de mesure CYK10
4.2
Garantir l'indice de protection
A la livraison, il convient de ne réaliser que les raccordements mécaniques et électriques
décrits dans le présent manuel, qui sont nécessaires à l' a pplication prévue.
‣
Travaillez avec soin.
Sinon, certains indices de protection garantis pour ce produit (étanchéité (IP), sécurité
électrique, immunité CEM) pourraient ne plus être garantis en raison, par exemple de
l' a bsence de couvercles ou de câbles/d' e xtrémités de câble pas ou mal fixés.
10
E
/ Y
N
G
Memosens COS81E
A0024019
Endress+Hauser
