2
Verwendungszweck der
Wärmepumpe
2.1 Anwendungsbereich
Die Sole/Wasser-Wärmepumpe ist ausschließlich für die Erwär-
mung von Heizungswasser vorgesehen. Sie kann in vorhande-
nen oder neu zu errichtenden Heizungsanlagen eingesetzt wer-
den. Als Wärmeträger in der Wärmequellenanlagedient ein
Gemisch aus Wasser und Frostschutzmittel (Sole). Als Wärme-
quelleanlage können Erdsonden, Erdkollektoren oder ähnliche
Anlagen genutzt werden.
2.2 Arbeitsweise
Das Erdreich speichert Wärme die von Sonne, Wind und Regen
eingebracht wird. Diese Erdwärme wird im Erdkollektor, der Erd-
sonde oder ähnlichem von der Sole bei niedriger Temperatur
aufgenommen. Eine Umwälzpumpe fördert dann die "erwärmte"
Sole in den Verdampfer der Wärmepumpe. Dort wird diese
Wärme an das Kältemittel im Kältekreislauf abgegeben. Dabei
kühlt sich die Sole wieder ab, so dass sie im Solekreis wieder
Wärmeenergie aufnehmen kann.
Das Kältemittel wird vom elektrisch angetriebenen Verdichter an-
gesaugt, verdichtet und auf ein höheres Temperaturniveau "ge-
pumpt". Die bei diesem Vorgang zugeführte elektrische Antriebs-
leistung geht nicht verloren, sondern wird größtenteils dem
Kältemittel zugeführt.
Daraufhin gelangt das Kältemittel in den Verflüssiger und über-
trägt hier wiederum seine Wärmeenergie an das Heizwasser.
Abhängig vom Betriebspunkt erwärmt sich so das Heizwasser
auf bis zu 60 °C.
www.dimplex.de
All manuals and user guides at all-guides.com
452231.66.11 · FD 9208
3

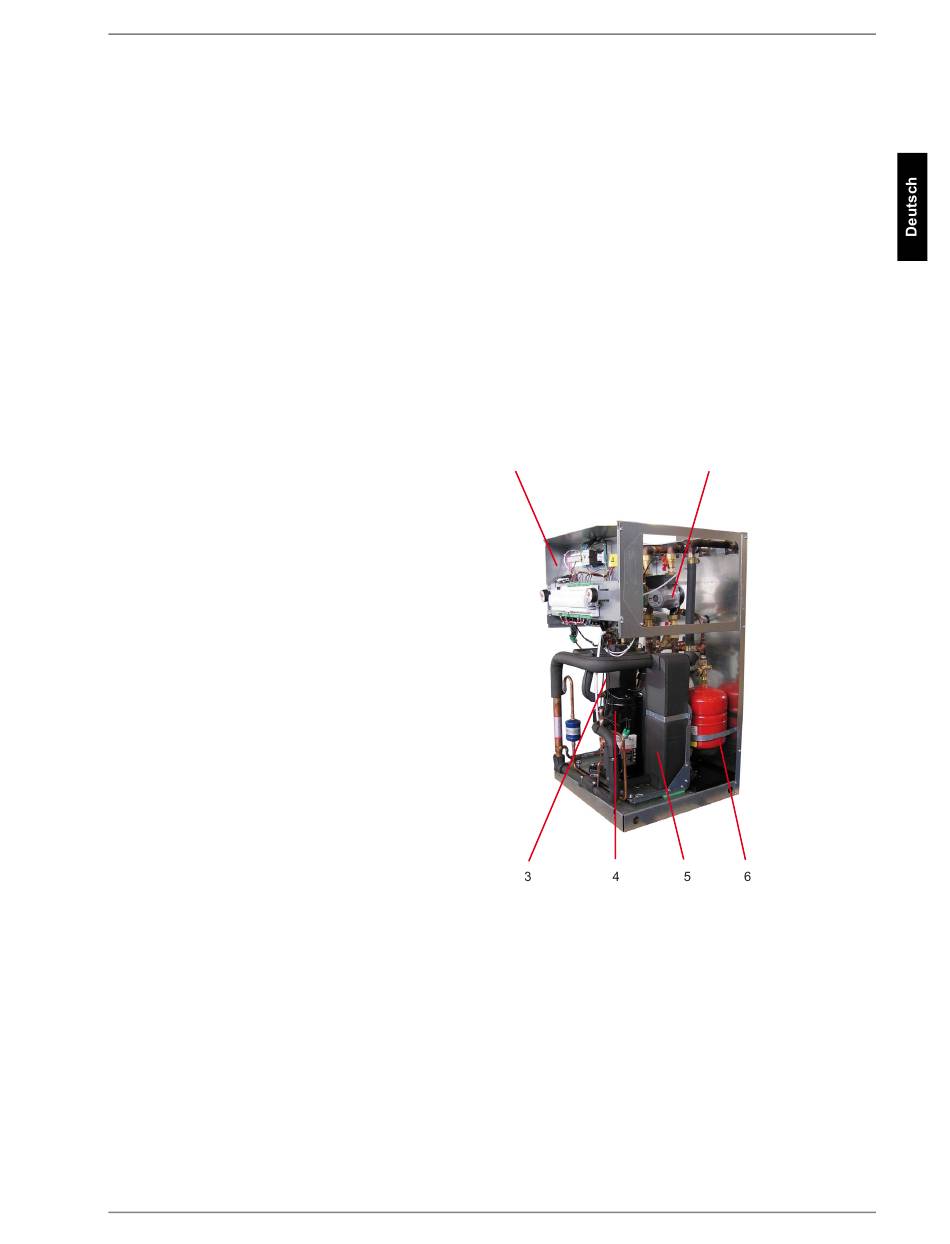

Grundgerät
Das Grundgerät besteht aus einer anschlussfertigen Wärme-
pumpe für Innenaufstellung in Kompaktbauweise. Zusätzlich
zum Schaltblech mit integriertem Wärmepumpenmanager ent-
hält das Gerät bereits wichtige Baugruppen des Heiz- und Sole-
kreises:
Ausdehnungsgefäße
Umwälzpumpen
Überdruckventile
Manometer
Überströmventil (Heizkreis)
Der Kältekreis ist „hermetisch geschlossen" und enthält das vom
Kyoto-Protokoll erfasste fluorierte Kältemittel R407C mit einem
GWP-Wert von 1653. Es ist FCKW-frei, baut kein Ozon ab und
ist nicht brennbar.
Am Schaltkasten sind alle für den Betrieb der Wärmepumpe not-
wendigen Bauteile angebracht. Die Zuleitung für Last- und Steu-
erspannung ist bauseits zu verlegen.
Dei Wärmequellenanlage mit Soleverteiler ist bauseits zu erstel-
len.
1)
Schaltkasten
2)
Umwälzpumpen
3)
Verflüssiger
4)
Verdichter
5)
Verdampfer
6)
Ausdehnungsgefäß
SIK 11ME - SIK 16ME
DE-3
