D-Link NetDefend DFL-1660 Guide D'installation page 27

Elemento Característica Descripción
A Panel LCD Se utiliza para mostrar el estado y los
mensajes de funcionamiento.
B Teclado Estas teclas se utilizan junto con los
mensajes en el panel LCD.
C Indicadores LED LED de alimentación (superior): Indica
que el cortafuegos NetDefend UTM está
encendido.
LED del sistema (inferior): Indica el estado
del sistema del cortafuegos NetDefend UTM
D Puerto de la Se utiliza para acceder a la interfaz de la
consola línea de comandos (CLI) del NetDefendOS
a través del cable RS232.
E Puertos USB (2) Reservados para utilizar en el futuro.
F Puertos Ethernet Los números asignados para los puertos
de 10/100/1.000 son de 5 a 10 (de izquierda a derecha).
Mbps*
G Puertos Ethernet
de 10/100/1.000
Mbps* (DFL-2560)
Los números asignados para los puertos
son de 1 a 4 (de izquierda a derecha).
1.000 Mbps
Puerto SFP*
(DFL-2560G)
Tabla 3. Descripciones del panel frontal del DFL-2560/
DFL-2560G
* Puertos Gigabit Ethernet configurables con sensor
automático dúplex y MDI/MDIX automático. Al configurar
uno de los puertos, haga referencia al nombre de la
interfaz que corresponda a la ubicación del puerto.
Para ver los vínculos del nombre de la interfaz
predeterminada para cada puerto Ethernet, consulte la
Tabla 4 "Asignación de interfaz predeterminada".
Parámetros de interfaz predeterminados de
DFL-2560/DFL-2560G
Nombre Tipo de
Puerto de interfaz interfaz Dirección IP
1 DMZ1 IP estática 172.17.100.254/24
2 DMZ2 IP estática 172.17.110.254/24
3 DMZ3 IP estática 172.17.120.254/24
4 DMZ4 IP estática 172.17.130.254/24
5 WAN1 Cliente N/D
DHCP
6 WAN2 IP estática 192.168.120.254/24
192.168.10.1/24
7 LAN1 IP estática
8 LAN2 IP estática 192.168.20.1/24
9 LAN3 IP estática 192.168.30.1/24
10 LAN4 IP estática 192.168.40.1/24
Tabla 4. Asignación de interfaz predeterminada
Nota: los cortafuegos D-Link NetDefend
sólo permiten el acceso de la interfaz gráfica
de usuario a la web desde el puerto LAN1
predeterminado por motivos de seguridad. Esto
significa que el acceso de la interfaz gráfica
de usuario a la web sólo está permitido en el
puerto Nº 7 de la placa central predeterminada
para DFL-2560/DFL2560G.
All manuals and user guides at all-guides.com

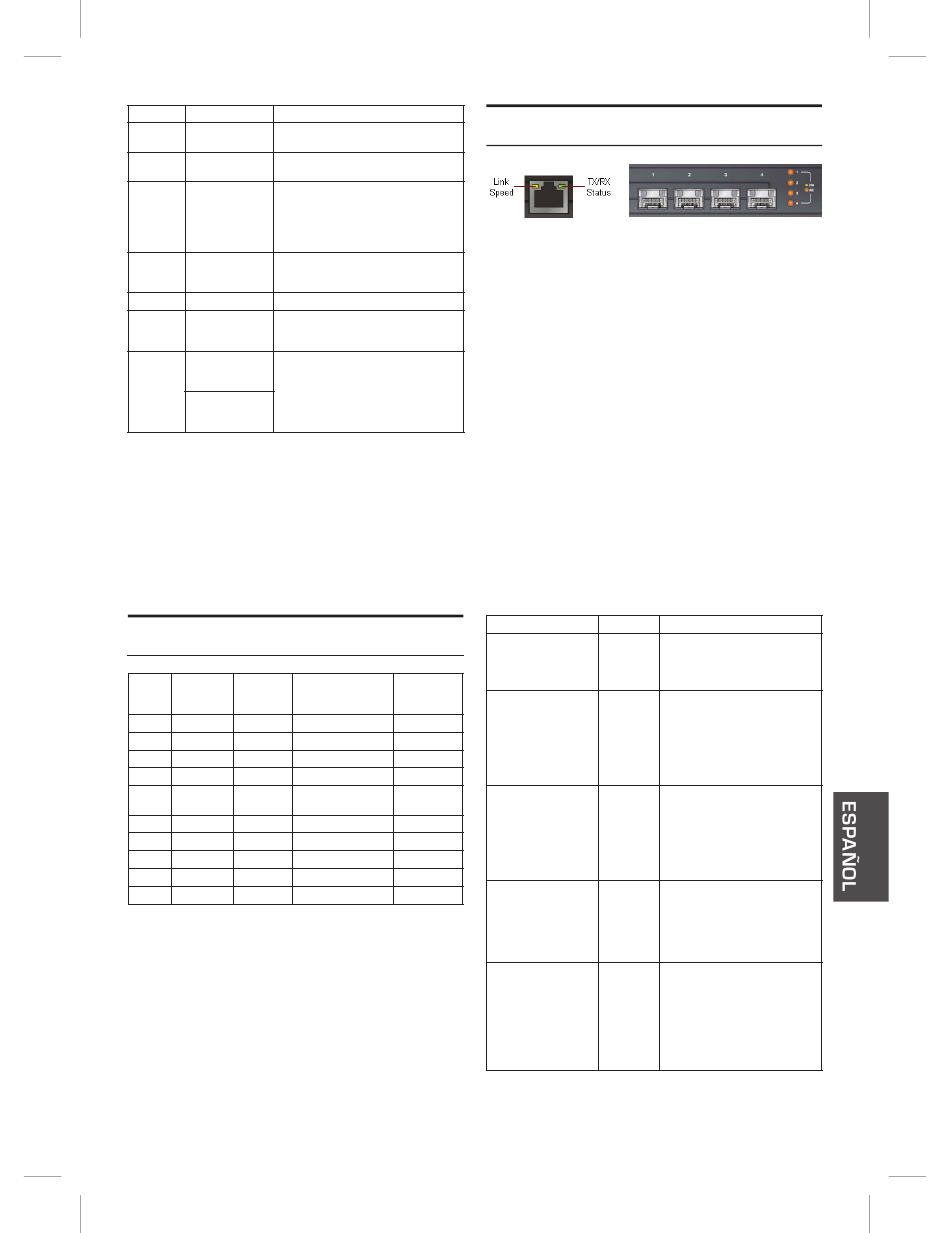

Indicadores LED de estado del dispositivo e
indicadores LED de puerto Ethernet
Figura 3. Indicadores
Los indicadores LED del dispositivo muestran
información acerca del estado actual del
dispositivo. Cuando el dispositivo está
encendido, el LED DE ALIMENTACIÓN
cambia de apagado a verde continuo y el LED
DEL SISTEMA cambia de apagado a verde
continuo. El inicio tarda aproximadamente un
minuto en completarse. Los indicadores LED
de Ethernet muestran el estado de cada puerto
Ethernet. La Tabla 5 enumera el nombre, el
color, el estado y la descripción de cada LED
del dispositivo.
Nota: si desea desactivar y activar de nuevo
el dispositivo, se recomienda esperar unos
segundos entre apagarlo y volver a encenderlo.
Nombre
Alimentación
Basada en
la web
Sistema
Gestión
Desactiv
Desactiv
Desactiv
Desactiv
Estado de
Desactiv
transmisión/
recepción
Desactiv
Activado
Desactiv
Desactiv
Velocidad de la
Desactiv
CONEXIÓN
Conexión y
transmisión/
recepción para
puerto SFP
(Sólo DFL-2560G)
Figura 4. Indicadores LED
LED de puerto de puerto Ethernet SFP
Ethernet RJ-45 (Sólo DFL-2560G)
Color Estado - Descripción
Verde Luz apagada - El dispositivo
está apagado.
Verde continuo - El dispositivo
está encendido.
Verde/ Luz apagada - El dispositivo
Naranja está apagado o se está
iniciando.
Verde continuo - El sistema
funciona normalmente.
Naranja continuo - Fallo del
sistema o bloqueo de licencia.
Verde Luz apagada - No existe
conexión.
Verde continuo - Existe
conexión.
Verde parpadeante - El puerto
está enviando o recibiendo
datos.
Verde/ Luz apagada - El puerto
Naranja funciona a 10 Mbps.
Verde continuo - El puerto
está funcionando a 100 Mbps.
Naranja continuo - El puerto
está funcionando a 1.000 Mbps.
Naranja Luz apagada - No existe
conexión.
Naranja continuo - Existe
conexión y está funcionando a
1.000 Mbps.
Naranja parpadeante - El
puerto está enviando o
recibiendo datos.
Tabla 5. Descripciones del LED de estado del
dispositivo
