Element Merkmal Beschreibung
A LCD-Anzeige Dient zur Anzeige von Status- und
Betriebsmeldungen.
B Tastenfeld Diese Tasten werden in Verbindung
mit den Meldungen auf der
LCD-Anzeige verwendet.
C LEDs Betriebsanzeige (oben): Zeigt an,
dass die NetDefend UTM Firewall
eingeschaltet ist.
System-LED (unten): Zeigt den
Systemstatus der NetDefend UTM
Firewall an.
D Konsolenport Ermöglicht den Zugriff auf die
NetDefendOS-CLI (Command Line
Interface) über ein RS232-Kabel.
E USB-Ports (2) Für zukünftige Verwendung reserviert.
F Ethernet-Ports mit Den Ports sind die Nummern 5 - 10
10/100/1000 Mbit/s* zugewiesen (von links nach rechts).
G Ethernet-Ports mit
10/100/1000 Mbit/s*
Den Ports sind die Nummern 1 - 4
(DFL-2560)
zugewiesen (von links nach rechts).
1000 Mbit/s SFP Port*
(DFL-2560G)
Tabelle 3. Beschreibungen der Vorderseite der
DFL-2560/DFL-2560G
* Konfigurierbare Gigabit Ethernet-Ports mit Autosensing
Duplex und Auto-MDI/MDIX. Verweisen Sie bei der
Konfiguration eines Ports auf den Namen der Schnitt-
stelle, die dem jeweiligen Port entspricht. Die Standard-
zuordnungen der Schnittstellennamen für die einzelnen
Ethernet-Ports werden in Tabelle 4, „Standardschnittstel-
lenzuordnungen", aufgelistet.
Standardeinstellungen für die DFL-2560/
DFL-2560G-Schnittstellen
Schnittstel- Schnittstel-
Port lenname lentyp IP-Adresse
1 DMZ1 Statische IP 172.17.100.254/24
2 DMZ2 Statische IP 172.17.110.254/24
3 DMZ3 Statische IP 172.17.120.254/24
4 DMZ4 Statische IP 172.17.130.254/24
5 WAN1 DHCP N/V
Client
6 WAN2 Statische IP 192.168.120.254/24
7 LAN1 Statische IP 192.168.10.1/24
8 LAN2 Statische IP 192.168.20.1/24
9 LAN3 Statische IP 192.168.30.1/24
10 LAN4 Statische IP 192.168.40.1/24
Tabelle 4. Standardschnittstellenzuordnung
Hinweis: Standardmäßig ermöglichen
D-Link NetDefend Firewalls aus Sicherheits-
gründen nur den webbasierten Zugriff auf
den LAN1-Port. Deshalb ist der Zugriff über
die Weboberfläche standardmäßig nur auf
Port-Nr. 7 an der Vorderseite der DFL-2560 /
DFL-2560G möglich.
All manuals and user guides at all-guides.com

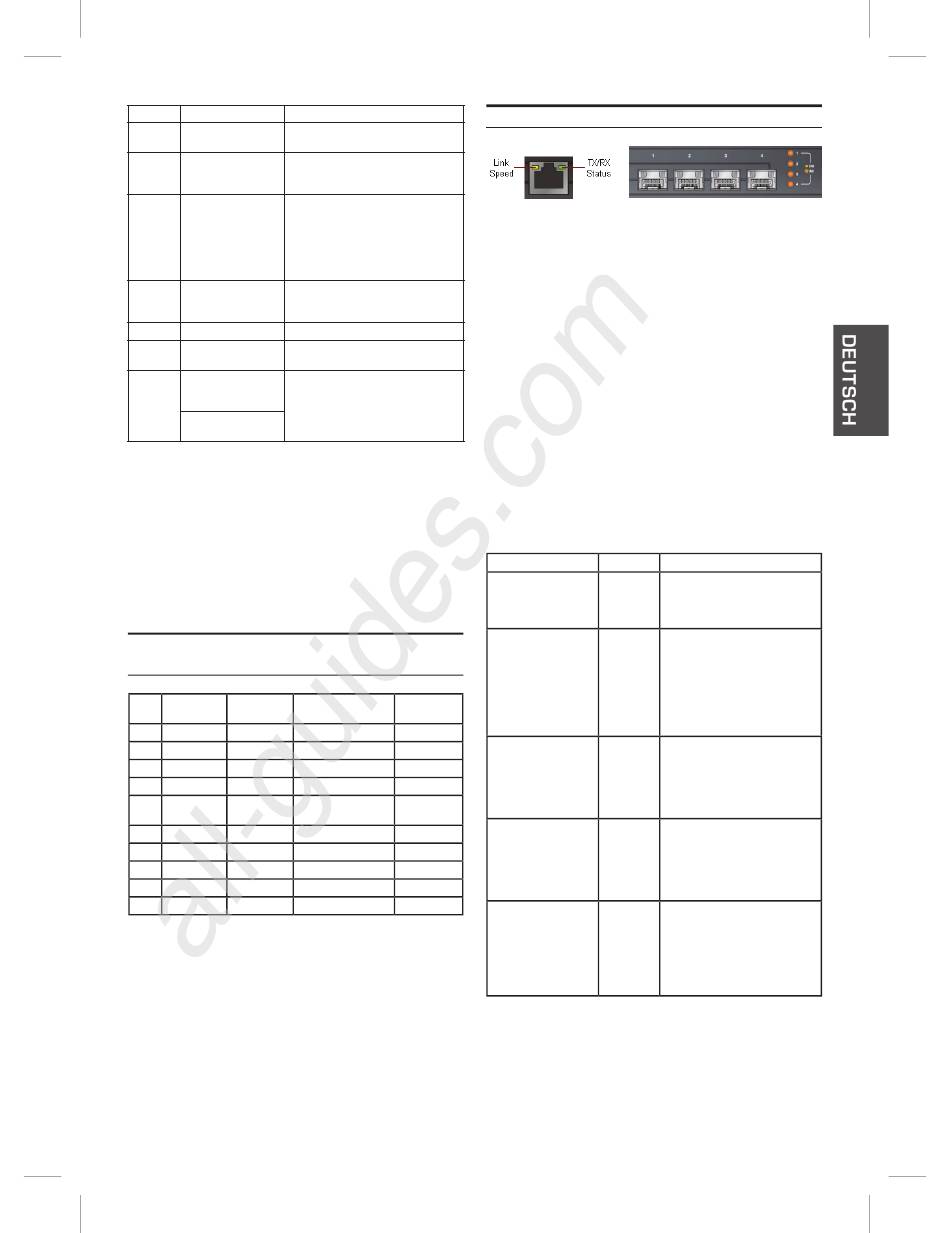

Gerätestatus-LEDs und Ethernet-Port-LEDs
Abbildung 3. LEDs
Ethernet-RJ-45-Port
Die Geräte-LEDs zeigen Informationen über
den aktuellen Gerätestatus an. Wenn das Gerät
eingeschaltet ist, leuchten die LED-BETRIEBS-
ANZEIGE und die SYSTEM-LED durchgehend
grün. Der Startvorgang dauert etwa eine
Minute. Die Ethernet-LEDs zeigen den Status
für jeden Ethernet-Port an. In Tabelle 5 sind
Name, Farbe, Status und Beschreibung für
jede Geräte-LED aufgeführt.
Hinweis: Es wird empfohlen, einige Sekunden
zu warten, wenn
Sie das Gerät ausschalten und dann wieder
einschalten möchten.
Bezeichnung
Strom/Betrieb
System
Webbasierte
Verwaltung
Deaktiviert
TX/RX-Status
Deaktiviert
Deaktiviert
Deaktiviert
Deaktiviert
Verbindungsge-
Deaktiviert
schwindigkeit
Aktiviert
Deaktiviert
Deaktiviert
Deaktiviert
Verbindung und TX/
RX für SFP-Port
(nur DFL-2560G)
Abbildung 4. LEDs für
für Ethernet SFP Port
(nur DFL-2560G)
Farbe Status – Beschreibung
LED leuchtet nicht – Gerät ist
Grün
ausgeschaltet.
Durchgehend grün – Gerät ist
eingeschaltet.
Grün/ LED leuchtet nicht – Gerät ist
Orange- ausgeschaltet oder wird gerade
farben gestartet.
Durchgehend grün – Normaler
Betriebszustand.
Durchgehend orange –
Systemfehler oder gesperrte
Lizenz.
Grün LED leuchtet nicht – Keine
Verbindung.
Durchgehend grün –
Verbindung hergestellt.
Grün blinkend – Port sendet
oder empfängt Daten.
Grün/ LED leuchtet nicht –
Orange- Port-Betrieb mit 10 Mbit/s.
Durchgehend grün –
farben
Port-Betrieb mit 100 Mbit/s.
Durchgehend orange –
Port-Betrieb mit 1000 Mbit/s.
LED leuchtet nicht – Keine
Orange-
farben Verbindung.
Durchgehend orangefarben –
Verbindung hergestellt. Betrieb
mit 1000 Mbit/s
Orangefarben blinkend – Port
sendet oder empfängt Daten.
Tabelle 5. Beschreibungen der Status-LEDs des
Geräts
