2. DESCRIPTION

Caisson en tôle d'acier galvanisé.
Raccordement par piquage circulaire avec joints d'étanchéité.
Ventilateur double ouïes.
Rejet horizontal ou vertical.
3 configurations disponibles : En ligne, double aspiration ou coudé à 90°.
2.1 Caractéristiques techniques du matériel
Classe d'isolement : 1
Coffret de régulation IP55, livré avec presse-étoupes
Température d'utilisation : -10 à +50°C
2.2 Principe général de fonctionnement
Spécialement développés pour les bâtiments tertiaires et collectifs, ces caissons de ventilation permettent de
maintenir une pression constante dans le réseau sur toute la plage d'utilisation du ventilateur. La consigne de
pression est réglable depuis le bouton de façade du coffret de régulation. Le fonctionnement est entièrement
automatique.
Modèle
CACB ECOWATT 10 675 575 475 285
CACB ECOWATT 22 715 635 510 300 B/2 78
CACB ECOWATT 35 795 715 565 330 B/2 78
CACB ECOWATT 45 925 840 675 375 B/2 78
NOTICE TECHNIQUE

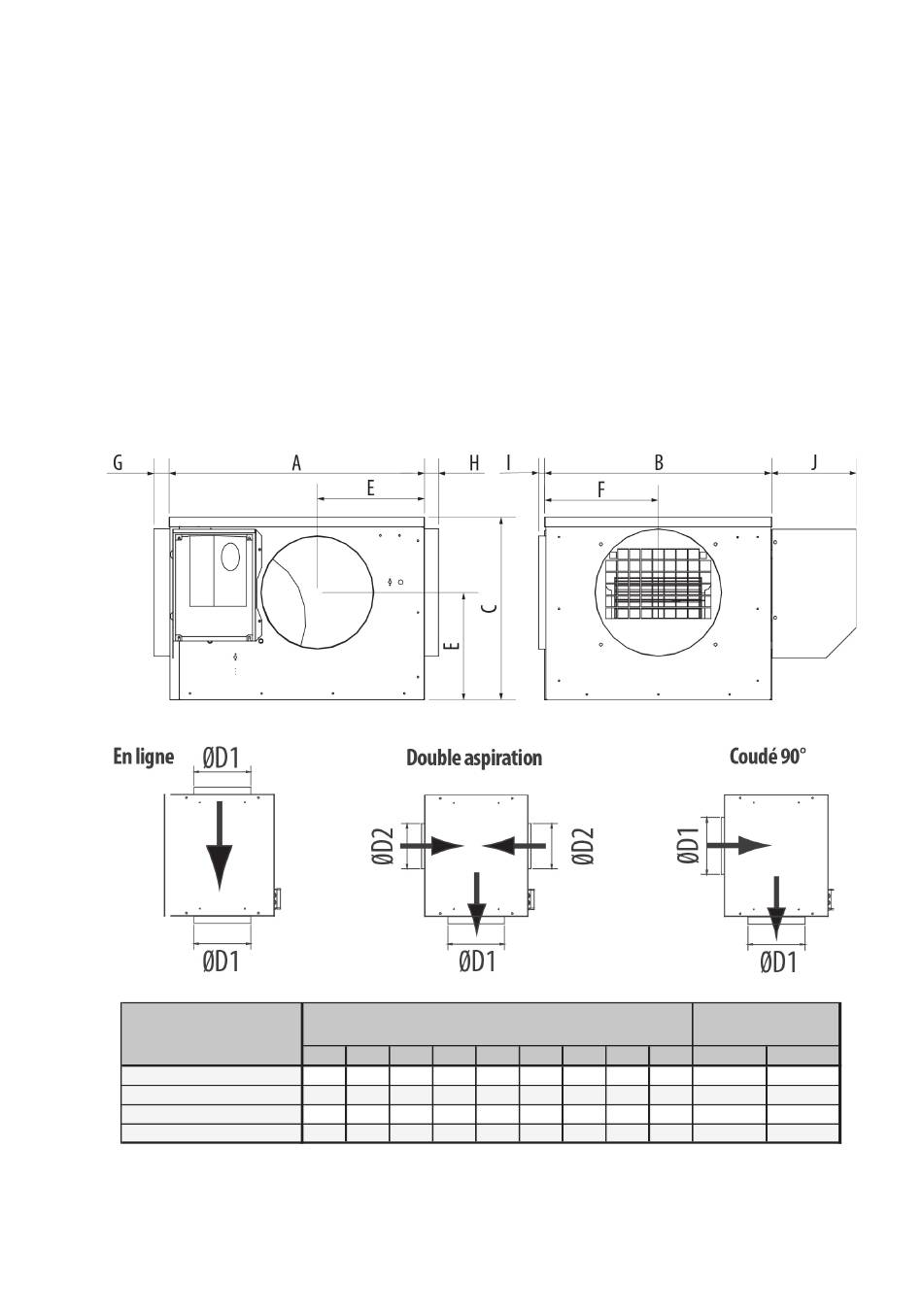

Dimensions
A
B
C
E
F
B/2
Page 5 sur 12
G
H
I
J
58
53
32
235
74
48
235
74
48
235
74
48
235
518850_CACB-N 010-045 ECOWATT_120614
Ø de
raccordement
D1
D2
315
250
355
315
400
355
500
450
.
docx
