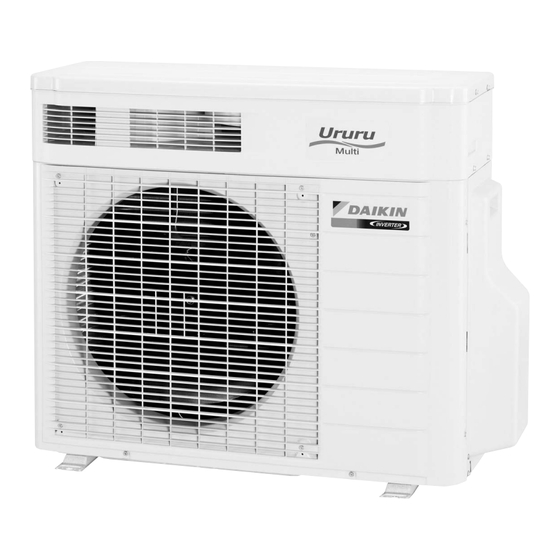

- Page 1 OUTDOOR UNIT INSTALLATION MANUAL R410A Split Series MODELS 2MXU40GV1B 2MXU50GV1B...
-
Page 2: Précautions De Sécurité
Précautions de Sécurité • Les précautions décrites ci-après sont classées sous AVERTISSEMENT et ATTENTION. Elles contiennent toutes deux des renseignements importants concernant la sécurité. Veillez à bien observer toutes les précautions. • Signification des avis AVERTISSEMENT et ATTENTION AVERTISSEMENT ..Ne pas suivre un AVERTISSEMENT peut avoir de très graves conséquences pouvant entraîner la mort ou des blessures sérieuses. -
Page 3: Accessoires
Accessoires Accessoires fournis avec l’unité extérieure: Manuel d’installation Etiquette concernant la charge de réfrigérant Bouchon d’évacuation Il se trouve sur le boîtier d’emballage inférieur. Il se trouve sur le boîtier d’emballage inférieur. Il se trouve sur le boîtier d’emballage inférieur. Ensemble de réducteur Sachet de vis Couvercle du tuyau... -
Page 4: Schémas D'installation Des Unités Extérieures
Schémas D’installation des Unités Extérieures Précaution pour installer le tuyau flexible d’humidification. • L’humidité qui se trouve dans l’unité extérieure est transportée vers l’unité intérieure avec l’air qui se trouve autour de l’unité extérieure pendant l’humidification. Montez l’unité extérieure dans un endroit tranquille et propre. •... -
Page 5: Utilisation Des Réducteurs
Installation • Installez l’unité horizontalement. • L’unité peut être installée directement sur une véranda en béton ou un endroit solide si l’écoulement des liquides est adéquat. • Si des vibrations risquent d’être transmises au bâtiment, utilisez un caoutchouc anti-vibrations (vendu séparément). Raccordements (port de connexion). -
Page 6: Choix Du Lieu D'installation Des Unites Interieures
Instructions pour L’installation de L’appareil Extérieur • Quand un mur ou un autre obstacle est sur le chemin du flux d’air de la bouche d’entrée ou de sortie de l’appareil extérieur, suivez les instructions d’installation suivantes. • Pour tous les sens d’installation ci-dessous, la hauteur du mur côté sortie d’air doit être de 1200mm ou moins. Mur faisant face à... - Page 7 Pose des Tuyaux de Réfrigérant Installation de l’appareil extérieur. 1) Avant d’installer l’unité extérieure, consultez le paragraphe “Précautions Relatives au Choix de L’emplacement” à la page 2 et les “Schémas D’installation des Unités Extérieures” à la page 3. 2) Si l’évacuation est nécessaire, suivez les procédures ci-dessous. Vidange.
-
Page 8: Pose Des Tuyaux De Réfrigérant
Pose des Tuyaux de Réfrigérant Purge de l’air et recherche des fuites de gaz. AVERTISSEMENT 1) Ne mélangez aucune autre substance que le réfrigérant spécifié (R410A) dans le cycle frigorifique. 2) En cas de fuite de gaz réfrigérant, aérez la pièce au plus tôt. 3) Le R410A, comme d’autres réfrigérants, doit toujours être récupéré... -
Page 9: Information Importante Relative Au Réfrigérant Utilisé
Remise a niveau du refrigerant. Vérifiez le type de réfrigérant à utiliser sur la plaque du constructeur de la machine. Précautions lors de l’ajout du R410A Effectuez le remplissage sous forme liquide par le tuyau de liquide. Le réfrigérant étant un mélange, l’ajouter sous forme gazeuse peut modifier sa composition et nuire au fonctionnement normal. 1) Avant de passer au remplissage, vérifiez si la bouteille est pourvue d’un siphon. -
Page 10: Précautions À Prendre Pour Poser Les Tuyaux De Réfrigérant
Pose des Tuyaux de Réfrigérant Précautions à prendre pour poser les tuyaux Assurez-vous de placer un capuchon. de réfrigérant Pluie Si aucun capuchon n’est disponible, couvrez la • Précautions sur la manipulation des tubes partie évasée avec un ruban pour la protéger de 1) Protégez l’extrémité... -
Page 11: Raccordement Du Tuyau Flexible D'humidification
Pompage Afin de protéger l’environnement, veillez à vider l’unité par pompage si vous la déplacez ou vous en débarrassez. 1) Retirez les capuchons des clapets d’arrêt du liquide et du gaz des pièces A et B. 2) Faites fonctionner l’unité en mode Refroidissement forcé. Clapet d’arrêt Clé... - Page 12 Raccordement du Tuyau Flexible D’humidification Connexion à l’unité intérieure. Gardez les articles suivants en tête afin de prévenir la dégradation de la performance d’humidification lors de la connexion du tuyau d’humidification à l’unité intérieure. 1) Coupez les partie en excès des durits d’humidification. * Déterminez la longueur totale des durits d’humidification conformément au manuel d’installation de l’unité...
- Page 13 Connexion à l’unité extérieure. Il y a 2 façons de connecter les tuyaux d’humidification à l’unité extérieure. <Côté arrière> Connexion pas le passage situé au-dessous du couvercle du tuyau d’humidification 1) Connectez le tuyau d’humidification (2m) à la conduite d’humidification à l’arrière de l’unité...
- Page 14 Câblage AVERTISSEMENT 1) N’utilisez ni fils dérivés, ni fils toronnés (ATTENTION 1)), ni rallonges ni prises multiples afin de ne pas provoquer de surchauffe, d’électrocution ou d’incendie. 2) N’utilisez pas les composants électriques que vous avez achetés sur place dans le produit. (N’embranchez pas l’alimentation de la pompe d’évacuation, etc.
-
Page 15: Fonctionnement De Test Et Vérification Finale
Fonctionnement de Test et Vérification Finale • Avant de lancer l’essai de fonctionnement, mesurez la tension sur le côté principal de l’interrupteur de sécurité. • Vérifiez si tous les clapets d’arrêt des tuyaux de liquide et de gaz sont complètement ouverts. •... - Page 16 Two-dimensional bar code is a code for manufacturing. 3P234246-1 M08B112 (0901) HT...
