Manuels Connexes pour SHOWTEC Cameleon Bar 12/3
Sommaire des Matières pour SHOWTEC Cameleon Bar 12/3

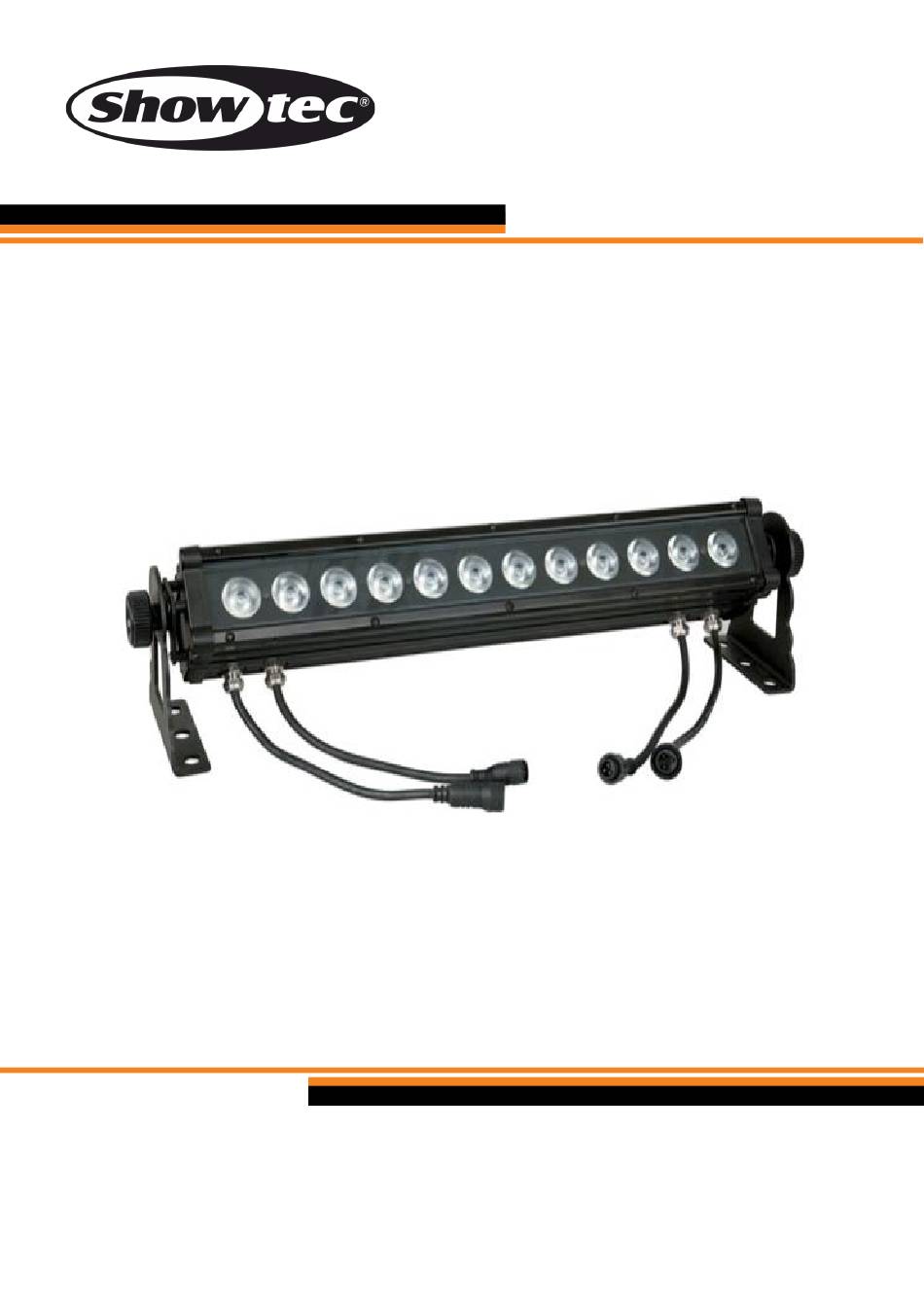

- Page 1 MANUEL D’UTILISATION FRANÇAIS Cameleon Bar 12/3 Code de produit : 42694 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
- Page 2 Cameleon Bar 12/3 Avant-propos Merci d’avoir acheté ce produit Showtec. Ce manuel d’utilisation a pour but de fournir des instructions pour une utilisation correcte et sûre de ce produit. Conservez le manuel d’utilisateur pour vous y référer ultérieurement car il fait partie intégrante du produit.
-
Page 3: Table Des Matières
Cameleon Bar 12/3 Table des matières Introduction ................................4 Avant d’utiliser le Produit ..........................4 Utilisation prévue ..............................4 Durée de vie du produit ........................... 4 Longévité des LEDs ............................4 Conventions de texte ............................4 Symboles et termes d’avertissement......................5 Symboles figurant sur l’étiquette d’informations .................. - Page 4 Cameleon Bar 12/3 Consignes de base pour le nettoyage ....................28 Maintenance réparatrice ..........................28 Désinstallation, transport et stockage ......................29 Consignes pour la désinstallation .........................29 Consignes pour le transport ...........................29 Stockage ................................29 10. Mise au rebut ..............................29 11. Certification................................ 29...
-
Page 5: Introduction
Après le déballage, vérifiez le contenu de la boîte. Si des pièces sont manquantes ou endommagées, contactez votre revendeur Highlite International. Le contenu expédié comprend : ● Showtec Cameleon Bar 12/3 avec câble d'alimentation à 3 broches Special vers IEC (1,35 m) ●... -
Page 6: Symboles Et Termes D'avertissement
Cameleon Bar 12/3 1.6. Symboles et termes d’avertissement Les consignes de sécurité et les avertissements sont indiqués tout au long du manuel d’utilisateur par des pictogrammes de sécurité. Suivez toujours les instructions fournies dans ce manuel d’utilisateur. Indique une situation dangereuse imminente qui, si elle n’est pas évitée, DANGER entraînera la mort ou des blessures graves. -
Page 7: Sécurité
Cameleon Bar 12/3 Sécurité Important Lisez et suivez les instructions de ce manuel d’utilisateur avant d’installer, d’utiliser ou de réparer ce produit. Le fabricant ne sera en aucun cas tenu responsable des dommages causés par le non-respect de ce manuel. - Page 8 Cameleon Bar 12/3 ● Gardez les connecteurs fermés avec les capuchons en caoutchouc lorsque les connecteurs ne sont pas utilisés. ● Ne connectez pas les câbles par le haut des connecteurs, si l'appareil est installé à l'extérieur. Faites une « boucle d'égouttement » dans le câble afin que l'eau de pluie ne puisse pas pénétrer dans l'appareil.
-
Page 9: Exigences Pour L'utilisateur
Cameleon Bar 12/3 ● Cet appareil contient une source lumineuse non remplaçable par l’utilisateur. ● Cet appareil ne contient aucune pièce susceptible d’être réparée par l’utilisateur. Toute modification non autorisée de l’appareil entraîne l’annulation de la garantie. De telles modifications peuvent entraîner des blessures et des dommages matériels. -
Page 10: Description De L'appareil
0 à 20 Hz rendent cet appareil parfaitement adapté au mélange des couleurs sur scène. Le Cameleon Bar 12/3 peut être contrôlé manuellement, via DMX et Maître / esclave en mode manuel ou automatique, avec de nombreux programmes intégrés. Il est livré avec un connecteur d'alimentation IP65 dédié... -
Page 11: Vue Latérale
Cameleon Bar 12/3 3.3. Vue latérale Schéma 04 Affichage LED + boutons de commande Code de produit : 42694... -
Page 12: Caractéristiques Du Produit
Cameleon Bar 12/3 3.4. Caractéristiques du produit Modèle : Cameleon Bar 12/3 Alimentation : Tension d’entrée : 100 - 240 V C.A. 50 / 60 Hz Courant d’entrée : 350 mA Consommation : 45 W Caractéristiques physiques : Dimensions :... -
Page 13: Accessoires En Option
Cameleon Bar 12/3 3.5. Accessoires en option Le Cameleon Bar 12/3 est livré sans accessoires. Vous pouvez acheter les accessoires suivants en option : ● Code de produit : 42698 (Embout mâle / femelle extension d'alimentation) ● Code de produit : 42699 (Embout mâle / femelle extension DMX) -
Page 14: Installation
Cameleon Bar 12/3 Installation 4.1. Consignes de sécurité pour l’installation AVERTISSEMENT Une mauvaise installation peut provoquer de graves dommages matériels et physiques. Si des systèmes de fixation sont utilisés, l’installation ne doit être effectuée que par des personnes formées ou qualifiées. -
Page 15: Fixation
Cameleon Bar 12/3 4.4. Fixation L’appareil peut être positionné sur une structure plate ou monté sur une structure ou une autre fixation dans n'importe quelle orientation. Assurez-vous que toutes les charges se situent dans les limites prédéterminées de la structure porteuse. -
Page 16: Raccord À L'alimentation
5.2. Configuration autonome Lorsque le Cameleon Bar 12/3 n'est pas connecté à une console de contrôle ou à d'autres appareils, il fonctionne en tant qu'appareil autonome. Il peut être utilisé en mode automatique ou manuel. Pour de plus amples informations sur les modes de contrôle, reportez-vous à la section 6.6.1. Mode programme automatique (page 22), 6.6.4.1 Mode couleur manuel (page 24), ou 6.6.4.2. -
Page 17: Connexion Dmx
DMX-512 ou pour synchroniser des shows basés sur au moins deux appareils configurés préalablement en mode maître / esclave. Le Cameleon Bar 12/3 a des connecteurs entrée / sortie de signal DMX à 3 broches. L’attribution des broches se présente comme suit : ●... -
Page 18: Configuration Maître / Esclave
Cameleon Bar 12/3 5.3.3. Configuration maître / esclave Le Cameleon Bar 12/3 supporte le mode de contrôle maître / esclave. Pour connecter plusieurs appareils en configuration maître / esclave, suivez les étapes ci-dessous : Connectez la prise DMX OUT du premier appareil à la prise DMX IN du second appareil. -
Page 19: Adressage Dmx
Si vous utilisez plusieurs appareils, assurez-vous de définir correctement l’adresse DMX de départ de chaque appareil. Le Cameleon Bar 12/3 a 2 personnalités : 3 canaux et 5 canaux. Si vous souhaitez connecter plusieurs appareils sur une seule ligne et les utiliser en mode 5 canaux, par exemple, suivez les étapes ci-dessous :... - Page 20 Cameleon Bar 12/3 Ajoutez un effet stroboscopique. Veuillez consulter 6.6.4.1. Mode couleur manuel (page 24) pour en savoir plus. Dans le mode programmes intégrés, vous pouvez sélectionner une des poursuites intégrées (P02 - P07). Pour lancer une des poursuites intégrées : Sélectionnez l'une des 6 poursuites intégrées.
-
Page 21: Panneau De Commande
Cameleon Bar 12/3 6.3. Panneau de commande A) Écran LED Bouton DOWN C) Bouton UP D) Bouton MODE Schéma 11 ● Utilisez la fonction MODE DANS CHAQUE MENU pour sortir du sous-menu actuel et revenir au menu principal. ● Utilisez les boutons UP / DOWN pour naviguer dans les menus ou augmenter / diminuer les valeurs numériques. -
Page 22: Vue D'ensemble
Cameleon Bar 12/3 6.5. Vue d’ensemble Code de produit : 42694... -
Page 23: Options Du Menu Principal
Cameleon Bar 12/3 6.6. Options du menu principal Le menu principal vous permet d’accéder aux options suivantes : Programmes automatiques Adresse DMX Esclave Programmes intégrés Appuyez sur les boutons UP / DOWN pour naviguer dans le menu principal. Appuyez sur MODE pour ouvrir les sous-menus. -
Page 24: Adresse / Personnalités Dmx
Cameleon Bar 12/3 6.6.2. Adresse / Personnalités DMX Grâce à ce menu, vous pouvez régler l’adresse de départ et la personnalité DMX de l'appareil. 01) Appuyez sur les boutons MODE et UP / DOWN pour sélectionner l’adresse DMX de départ de l’appareil. -
Page 25: Programmes Intégrés
Cameleon Bar 12/3 6.6.4. Programmes intégrés Ce menu vous permet de sélectionner une couleur prédéfinie ou de créer une couleur personnalisée. Appuyez et maintenez enfoncé le bouton MODE pendant 3 secondes jusqu’à ce que l’écran affiche P01. Appuyez sur les boutons UP / DOWN pour choisir l'un des 7 programmes intégrés P01 - P07. -
Page 26: Poursuites Intégrées
Cameleon Bar 12/3 ● : Bleu ● : Stroboscope Appuyez sur les boutons UP / DOWN pour augmenter ou réduire les valeurs. ● Rouge : Permet de définir l'intensité de la couleur rouge. La plage d'ajustement est comprise entre 0 et 99 et FL, d'intensité faible à élevée. -
Page 27: Canaux Dmx
Cameleon Bar 12/3 6.7. Canaux DMX 6.7.1. 3 canaux, 5 canaux Fonction Valeur Réglage Canaux Canaux Rouge 000 - 255 D’intensité faible à élevée (0 - 100 %) Vert 000 - 255 D’intensité faible à élevée (0 - 100 %) -
Page 28: Résolution Des Problèmes
Cameleon Bar 12/3 Résolution des problèmes Ce guide de dépannage contient des solutions à des problèmes qui peuvent être résolus par une personne ordinaire. L’appareil ne contient aucune pièce susceptible d’être réparée par l’utilisateur. Toute modification non autorisée de l’appareil entraîne l’annulation de la garantie. De telles modifications peuvent entraîner des blessures et des dommages matériels. -
Page 29: Maintenance
Cameleon Bar 12/3 Maintenance 8.1. Maintenance préventive Attention Avant toute utilisation, examinez visuellement l’appareil pour détecter d’éventuels défauts. Assurez-vous que : ● Toutes les vis utilisées pour l’installation de l’appareil ou des parties de celui-ci sont bien vissées et ne sont pas corrodées. -
Page 30: Désinstallation, Transport Et Stockage
Cameleon Bar 12/3 Désinstallation, transport et stockage 9.1. Consignes pour la désinstallation AVERTISSEMENT Une mauvaise désinstallation peut provoquer de graves dommages matériels et physiques. ● Laissez votre appareil refroidir avant de le démonter. ● Débranchez l’alimentation électrique avant de désinstaller l’appareil. - Page 31 Cameleon Bar 12/3 Code de produit : 42694...
- Page 32 Cameleon Bar 12/3 Code de produit : 42694...
- Page 33 Cameleon Bar 12/3 Code de produit : 42694...
- Page 34 ©2022 Showtec...
