Sommaire des Matières pour SHOWTEC Pixel Bar 12 MKII
- Page 1 MODE D’EMPLOI FRANÇAIS Pixel Bar 12 MKII Code produit : 41304 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Pixel Bar 12 MKII Table des matières Avertissement ..................................2 Consignes de sécurité..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Branchement à la prise secteur ..........................5 Instructions de renvoi ..............................6 Réclamations ................................. 6 Description de l’appareil ..............................7 Présentation ................................... -
Page 3: Avertissement
Si un appareil doit être renvoyé à l’usine, il est important de le remettre dans sa boîte et son emballage d’origine. Le contenu expédié comprend : Pixel Bar 12 MKII de Showtec • 2 pattes et vis •... - Page 4 En cas de remplacement, utilisez uniquement des fusibles de même type ou de même calibre. L’utilisateur est responsable du positionnement et du fonctionnement corrects de la Pixel Bar 12 MKII. Le fabricant décline toute responsabilité en cas de dommages causés par la mauvaise utilisation ou l’installation incorrecte de cet appareil.
-
Page 5: Conditions D'utilisation
Confiez cette tâche à un revendeur autorisé ! Procédure Si la Pixel Bar 12 MKII est fixée sous un plafond ou une solive, un système de fixation professionnel doit être utilisé. Utilisez un collier pour fixer la Pixel Bar 12 MKII à la patte de montage du système de fixation. -
Page 6: Branchement À La Prise Secteur
Pixel Bar 12 MKII La Pixel Bar 12 Tri MKII peut être placée sur une surface au sol dégagée ou montée sur n’importe quelle structure à l’aide d’un collier. Branchement à la prise secteur Branchez la fiche d’alimentation de l’appareil au secteur. -
Page 7: Instructions De Renvoi
Pixel Bar 12 MKII Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). -
Page 8: Description De L'appareil

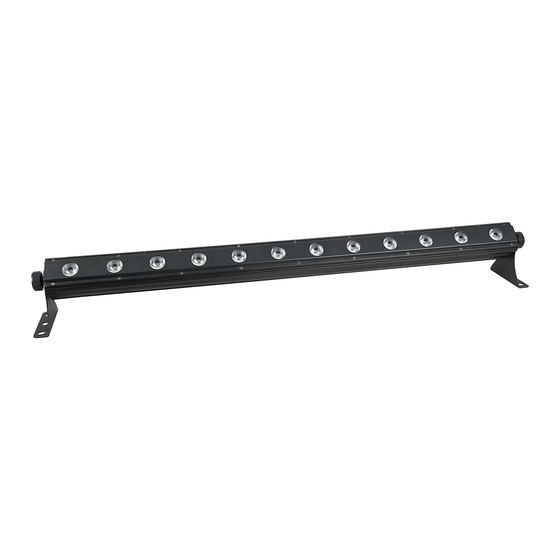

Description de l’appareil Caractéristiques La Pixel Bar 12 MKII de Showtec est un rail puissant et bon marché. Elle est dotée de 12 LED RGB-en-un, conférant une allure professionnelle et un mixage parfait des couleurs. La Pixel Bar 12 MKII peut être contrôlée via DMX et dispose également d’une fonction autonome réagissant au son. -
Page 9: Panneau Arrière
07) Vis de réglage + patte de montage pour fixation sur treillis 08) Alimentation IEC + fusible T2L / 250 V Installation Retirez tout le matériel d’emballage de la Pixel Bar 12 MKII. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les fils. -
Page 10: Une Pixel Bar (Programmes Intégrés Fonctionnement Auto)
Pixel Bar 12 MKII sonore statique. Une Pixel Bar (programmes intégrés fonctionnement Auto) 01) Fixez l’éclairage à effet lumineux sur la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. 02) Utilisez toujours un câble de sécurité (code commande 70140 / 70141). -
Page 11: Plusieurs Pixel B=Bars (Mode Dmx512)
Pixel Bar 12 MKII Plusieurs Pixel b = Bars (mode DMX512) 01) Fixez l’éclairage à effet lumineux sur la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. 02) Utilisez toujours un câble de sécurité (code commande 70140 / 70141). -
Page 12: Connexion De L'appareil
FL09150 (1,5 m), FL093 (3 m), FL096 (6 m), FL0910 (10 m), FL0915 (15 m), FL0920 (20 m). • Adaptateur DMX DAP Audio : 3 broches /5 broches Code commande FLA30. La Pixel Bar 12 MKII peut être utilisée avec une console de contrôle, en mode contrôle ou sans console en mode autonome. Code produit : 41304... -
Page 13: Panneau De Contrôle
Pixel Bar 12 MKII Panneau de contrôle A. Écran LCD B. Bouton MODE C. Bouton SETUP (configuration) D. Bouton UP (haut) E. Bouton DOWN (bas) Fig. 05 Mode de contrôle DMX Les appareils sont reliés individuellement à un fil et connectés à la console de contrôle Les appareils répondent au signal DMX de la console de contrôle. -
Page 14: Vue D'ensemble Du Menu
Pixel Bar 12 MKII Vue d’ensemble du menu Code produit : 41304... -
Page 15: Options Du Menu Principal
Paramètres Programmes intégrés Fonctionnement automatique Mode WDMX Le numéro de la version de la Pixel Bar 12 MKII ne s’affiche qu’à l’allumage ! 1. Mode maître / esclave Master (maître) 01) Le réglage par défaut de cet appareil est maître. -
Page 16: Mode De Contrôle Sonore
Pixel Bar 12 MKII 2. Mode de contrôle sonore Grâce à ce menu, vous pouvez régler la sensibilité de la Pixel bar 12 MKII. 01) Appuyez sur le bouton Mode de l’appareil jusqu’à ce que l’écran LED affiche 02) Appuyez sur le bouton Setup pour ouvrir le sous-menu. -
Page 17: Paramètres
05) Utilisez les boutons Up et Down pour définir la vitesse et la valeur du stroboscope entre 0-99 ou SPFL. 6. Programme automatique Grâce à ce menu, vous pouvez définir le mode Auto de la Pixel Bar 12 MKII. 01) Appuyez sur le bouton Mode de l’appareil jusqu’à ce que l’écran LED affiche 02) La Pixel Bar s’allume automatiquement avec son programme intégré. -
Page 18: Mode Wdmx
Pixel Bar 12 MKII 04) Avec vous pouvez définir la vitesse du programme automatique. 05) Avec vous pouvez définir la fréquence du stroboscope du programme automatique. 06) Vous pouvez naviguer dans ces options grâce au bouton Setup. 07) Grâce aux boutons Up et Down, vous pouvez régler les options. -
Page 19: Canaux Dmx
Pixel Bar 12 MKII Canaux DMX 3 Canaux DMX Canal 1 – Variateur d’intensité rouge 0-255 Réglage graduel du rouge de 0 – 100 % Canal 2 – variateur d’intensité vert 0-255 Réglage graduel du vert de 0 – 100 % Canal 3 –... -
Page 20: Canaux Dmx
Pixel Bar 12 MKII Canal 4 – Variateur d’intensité rouge section 2 0-255 Réglage graduel du rouge de 0 – 100 % Canal 5 – Variateur d’intensité vert section 2 0-255 Réglage graduel du vert de 0 – 100 % Canal 6 –... - Page 21 Pixel Bar 12 MKII 112-118 Programme 16 119-125 Programme 17 126-132 Programme 18 133-139 Programme 19 140-146 Programme 20 147-153 Programme 21 154-160 Programme 22 161-167 Programme 23 168-174 Programme 24 175-181 Programme 25 182-188 Programme 26 189-195 Programme 27...
- Page 22 Pixel Bar 12 MKII Canal 4 – Variateur d’intensité rouge section 2 0-255 Réglage graduel du rouge de 0 – 100 % Canal 5 – Variateur d’intensité vert section 2 0-255 Réglage graduel du vert de 0 – 100 % Canal 6 –...
- Page 23 Pixel Bar 12 MKII Canal 3 – Variateur d’intensité bleu section 1 0-255 Réglage graduel du bleu de 0 – 100 % Canal 4 – Variateur d’intensité rouge section 2 0-255 Réglage graduel du rouge de 0 – 100 % Canal 5 –...
-
Page 24: Canaux Dmx
Pixel Bar 12 MKII Canal 11 – Variateur d’intensité vert section 4 0-255 Réglage graduel du vert de 0 – 100 % Canal 12 – Variateur d’intensité bleu section 4 0-255 Réglage graduel du bleu de 0 – 100 % 18 Canaux DMX Canal 1 –... - Page 25 Pixel Bar 12 MKII Canal 7 – Variateur d’intensité rouge section 3 0-255 Réglage graduel du rouge de 0 – 100 % Canal 8 – Variateur d’intensité vert section 3 0-255 Réglage graduel du vert de 0 – 100 % Canal 9 –...
-
Page 26: Canaux Dmx
Pixel Bar 12 MKII Canal 16 – Variateur d’intensité rouge section 6 0-255 Réglage graduel du rouge de 0 – 100 % Canal 17 – Variateur d’intensité vert section 6 0-255 Réglage graduel du vert de 0 – 100 % Canal 18 –... -
Page 27: Entretien
04) Les fils d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. La Pixel Bar 12 MKII de Showtec ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, la luminosité de l’appareil pourrait être réduite de manière significative. -
Page 28: Dépannage
Il se peut que le problème soit lié : à l’alimentation, aux LED ou au fusible. 01) Alimentation. Vérifiez que l’appareil soit branché sur la bonne alimentation. 02) LED. Rapportez la PIxel bar 12 MKII à votre revendeur Showtec. 03) Fusible. Remplacez le fusible. Reportez-vous à la page 26 pour remplacer le fusible. - Page 29 Pixel Bar 12 MKII Problème Cause (s) probable (s) Solution L’alimentation est défectueuse • Vérifiez si l’appareil est allumé et Un ou plusieurs les câbles correctement appareils ne branchés. fonctionnent pas Le fusible primaire a grillé • Remplacez le fusible.
-
Page 30: Caractéristiques Du Produit
Pixel Bar 12 MKII Caractéristiques du produit Modèle : Pixel Bar 12 MKII de Showtec Tension en entrée : 100-240 V C.A., 50 / 60Hz Consommation électrique 50 Watts Courant d’entrée : 350 mA Taux de rafraîchissement : 140 Hz Raccordement DMX : 30 pièces... -
Page 31: Dimensions
Pixel Bar 12 MKII Dimensions Code produit : 41304... - Page 32 Pixel Bar 12 MKII Remarque Code produit : 41304...
- Page 33 ©2017 Showtec...
