Mise en service
14
Si les deux sorties sont connectées, les sorties MIN et MAX prennent des états opposés
(antivalence) en fonctionnement sans défaut. En cas de panne ou de rupture de ligne, les
deux sorties retombent.

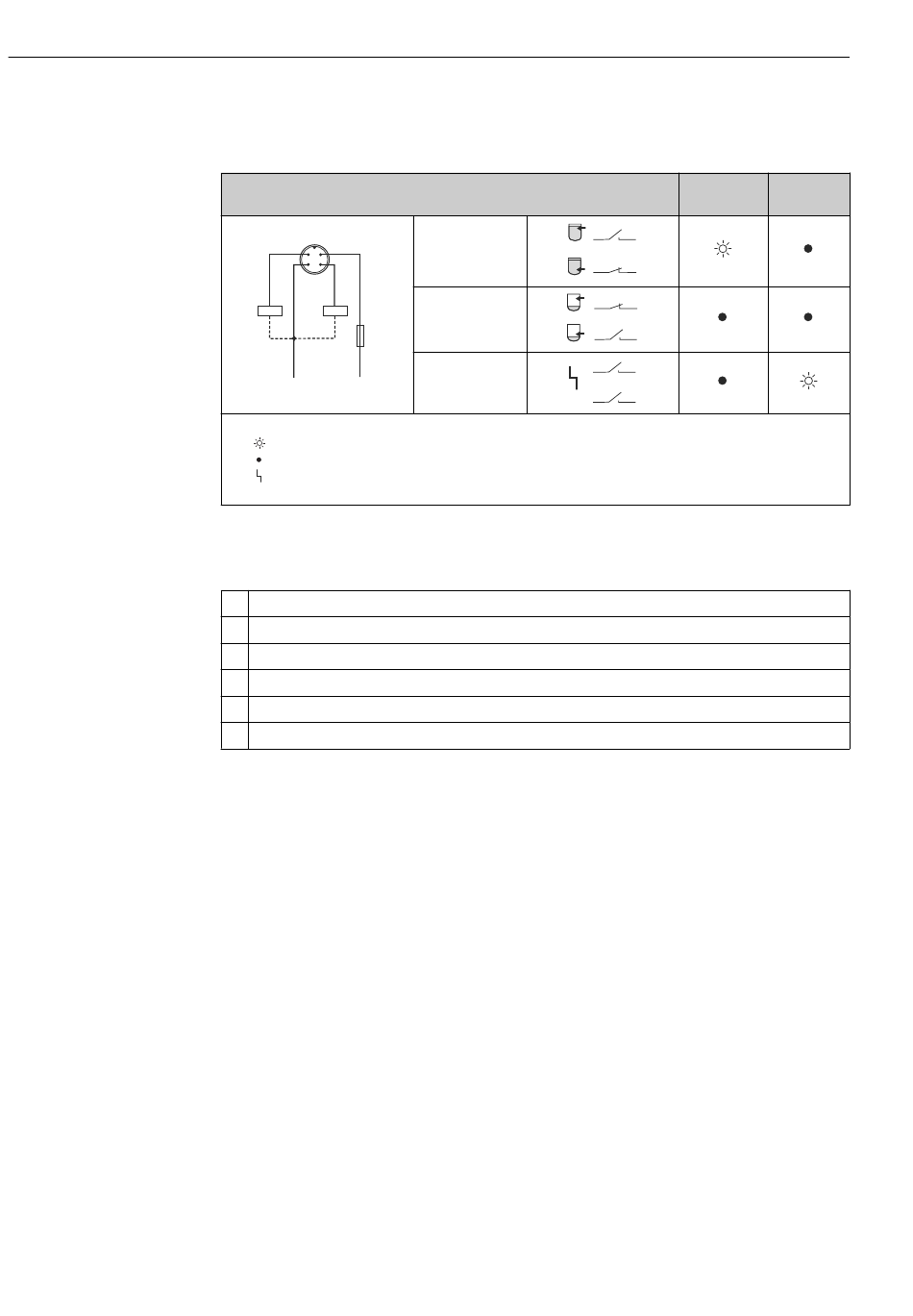

Raccordement pour le contrôle de fonctionnement du capteur par
antivalence
1
2
3
4
K1
K2
0.5A
L–
L+
Symboles
Description
LED allumée
LED éteinte
Défaut ou avertissement
K1 / K2
Charge externe
6.2
Contrôle du raccordement
L' a ppareil et les câbles sont-ils intacts (contrôle visuel) ?
Les câbles utilisés satisfont-ils aux exigences ?
Les câbles sont-ils exempts de toute traction ?
Les presse-étoupe sont-ils correctement montés et serrés ?
La tension d' a limentation correspond-elle aux indications sur la plaque signalétique ?
Lorsque la tension d' a limentation est présente : La LED verte est-elle allumée ?
7
Mise en service
7.1
Contrôle du fonctionnement
Assurez-vous que les contrôles du montage et du raccordement ont été effectués avant de
mettre votre point de mesure en service :
• Liste de contrôle "Contrôle du montage" → 12
• Liste de contrôle "Contrôle du raccordement" → 14
Capteur couvert
Capteur
découvert
Défaut
Liquipoint FTW23
LED jaune
(ye)
1
2
1
4
1
2
1
4
1
2
1
4
