Avertissements
Nombre de coudes à 90°
0
1
2

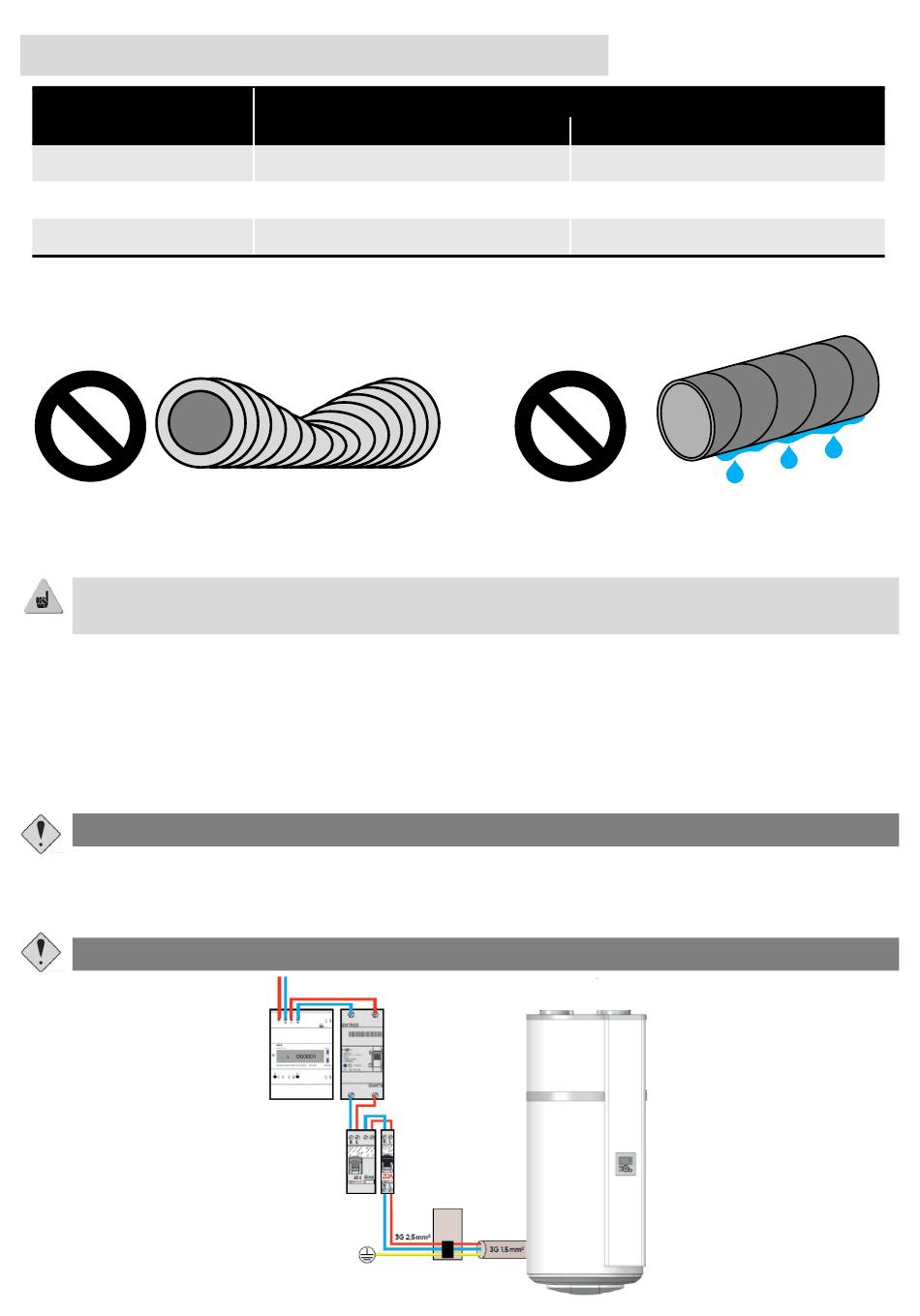

Un mauvais gainage (gaines écrasées, longueur ou nombre de coudes trop importants...) peut engendrer une
perte de performance et des défaillances machine. Il est donc fortement déconseillé d'utiliser des gaines
souples.
Gaines écrasées :
16. Raccordement électrique
Se référer au schéma de raccordement électrique ci-dessous.
Le chauffe-eau ne peut être mis sous tension qu'après son remplissage en eau.
Le chauffe-eau doit être alimenté électriquement de façon permanente.
Le raccordement électrique doit être effectué, hors tension, par un professionnel qualifié.
Le chauffe-eau ne peut être branché et fonctionner que sur un réseau à courant alternatif 230V monophasé.
Raccorder le chauffe-eau par un câble rigide de conducteurs de section 2,5 mm². L'installation comportera :
• Un disjoncteur 20A omnipolaire (courbe C minimum) avec ouverture des contacts d'au moins 3mm,
• Une protection par un disjoncteur différentiel de 30mA.
Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou
des personnes de qualification similaire afin d'éviter un danger.
Ne jamais alimenter directement l'élément chauffant.
Le thermostat de sécurité équipant l'appoint électrique ne doit en aucun cas subir de réparations en dehors
de nos usines. Le non respect de cette clause supprime le bénéfice de la garantie.
L'appareil doit être installé en respectant les règles nationales d'installation électrique (NFC 15-100).
Le raccordement de la prise de terre est obligatoire.
Présentation
Longueur totale de gaines avec entrée et sortie d'air murales du catalogue
ALUMINIUM SEMI RIGIDE
10m
8m
6m
Gaines non isolées :
16
Installation
PEHD;;;;;;;;;;;;;;
21m
17m
13m
