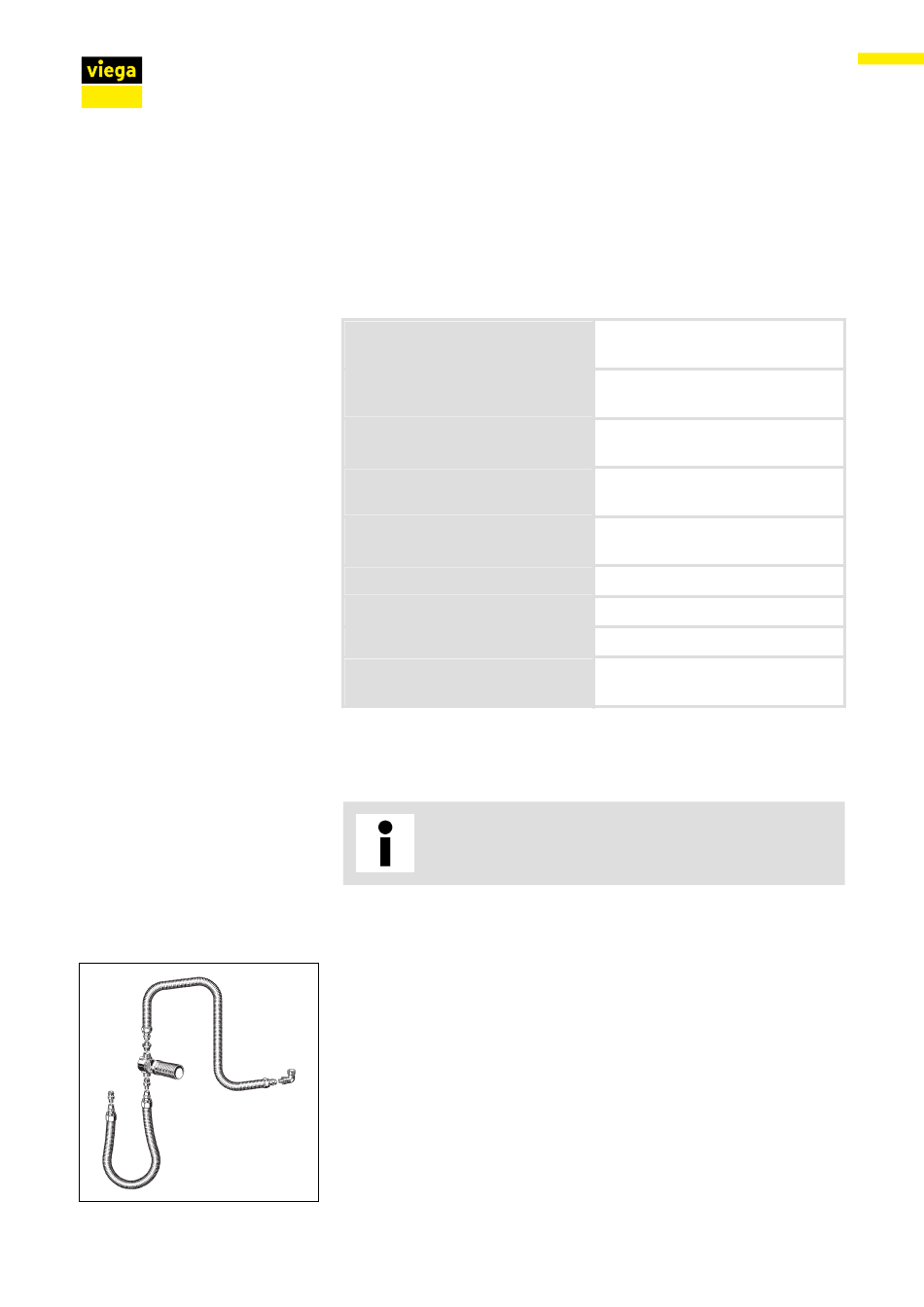

2.2.2
Caractéristiques techniques
2.3
Accessoires
Accessoires nécessaires
Vidage avec trop-plein Multiplex Trio Visign MT9
23 Tube de trop-plein
24 Câble de traction
25 Manchon
26 Adaptateur
Débit d'écoulement (avec une
hauteur d'eau de 300 mm)
Débit de trop-plein (avec une hau‐
teur d'eau de 60 mm)
Débit de remplissage (avec
0,25 MPa (2,5 bar))
Diamètre de l'orifice d'écoulement
de la baignoire
DN (diamètre nominal) du tube
d'évacuation
Longueur du câble de commande
Longueur
Hauteur
Dimensions et profondeur d'en‐
castrement
Les accessoires indiqués ici ne font pas partie du matériel
fourni. Ils doivent être éventuellement acquis séparément.
Disconnecteur
Afin de s'assurer que l'eau du bain ne puisse refluer vers l'installation
d'eau potable, un disconnecteur doit être installé, par ex. le set raccor‐
dement avec disconnecteur à encastrer DN 20, modèle 6161.86. Une
rosace de finition appropriée au disconnecteur doit être acquise séparé‐
ment.
Informations produit
0,92 l/s
0,55 l/s ou 0,63 l/s
20 l/min
52 mm
40/50 mm
560 mm
100 à 260 mm
180 à 400 mm
Ä Chapitre 3.1.2 « Cotes de mon‐
tage » à la page 9
