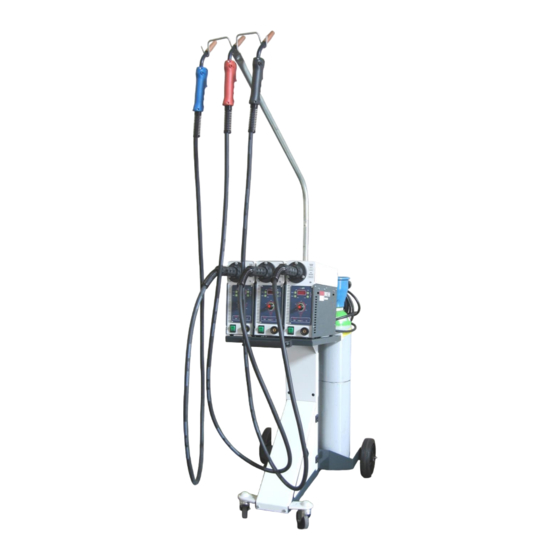

Prima Multi 190 Manuel D'instructions
  1. Manuels
  2. Marques
  3. Prima Manuels
  4. Systèmes de soudage
  5. Multi 190
  6. Manuel d'instructions

Prima Multi 190 Manuel D'instructions

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

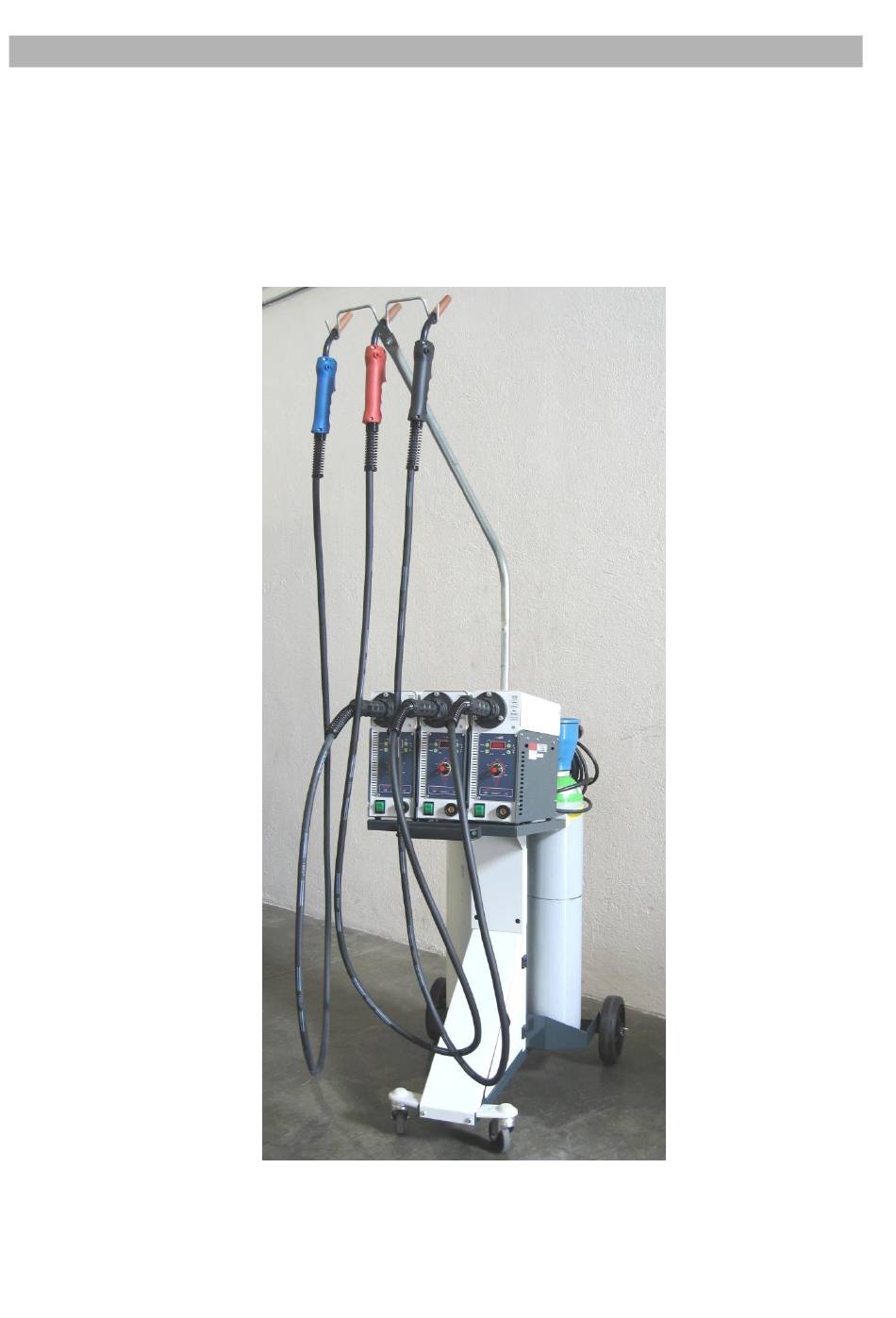

MANUEL D'INSTRUCTIONS
PRIMA MULTI 190
PRIMA MULTI 190
VERSION 01-13
1 / 16

Publicité

Table des Matières
loading

Manuels Connexes pour Prima Multi 190

Sommaire des Matières pour Prima Multi 190

  • Page 1 MANUEL D’INSTRUCTIONS PRIMA MULTI 190 PRIMA MULTI 190 VERSION 01-13 1 / 16...

  • Page 2: Table Des Matières

    MANUEL D’INSTRUCTIONS PRIMA MULTI 190 TABLE DES MATIÈRES RECOMMANDATIONS IMPORTANTES page 3 CARACTÉRISTIQUES TECHNIQUES page 5 CONTRÔLE DES PICS DE COURANT page 6 RACCORDEMENT DU GAZ page 6 CHARGEMENT DES BOBINES DE FIL page 6 INVERSION DE POLARITE’ page 6...

  • Page 3: Recommandations Importantes

    MANUEL D’INSTRUCTIONS PRIMA MULTI 190 RECOMMANDATIONS IMPORTANTES AVANT D’UTILISER CE GÉNÉRATEUR, LISEZ ATTENTIVEMENT LE CONTENU DE CE MANUEL ; LE PRÉSENT MANUEL DOIT ÊTRE CONSERVÉ DANS UN LIEU SÛR, CONNU ET ACCESSIBLE À TOUS LES UTILISATEURS DE LA MACHINE PENDANT TOUTE SA PÉRIODE DE SERVICE.
  • Page 4 MANUEL D’INSTRUCTIONS PRIMA MULTI 190 BRUITS Les émissions sonores de la machine ne dépassent pas 80 dB. Le cas échéant, il est conseillé de prendre les précautions prévues par les normes en vigueur. PACEMAKERS Le champ magnétique généré par le procédé de soudage à l’arc pourrait influencer le fonctionnement d’éventuels pacemakers.

  • Page 5: Caractéristiques Techniques

    MANUEL D’INSTRUCTIONS PRIMA MULTI 190 CARACTÉRISTIQUES TECHNIQUES MIG/MAG 1~ 230 V 50/60 Hz 16-25 A 4,8 KVA 4,8 KVA 4,8 KVA 8 ÷ 190 A 5 ÷ 190 A 10 ÷ 190 A 190 A 40 % 190 A 40 %...

  • Page 6: Contrôle Des Pics De Courant

    MANUEL D’INSTRUCTIONS PRIMA MULTI 190 MOTOGÉNÉRATEUR - CONTRÔLE DES PICS DE COURANT La machine est prévue de base pour être alimentée également avec des moto générateurs et/ou de longs câbles d’alimentation, dans les limites de tension +/-10% de tension à 230 V.

  • Page 7: Description Du Fonctionnement

    MANUEL D’INSTRUCTIONS PRIMA MULTI 190 DESCRIPTION DU FONCTIONNEMENT : ATTENTION : l’épaisseur du matériau de base est calculée en considérant une soudure horizontale normale. Dans le cas de joints ou de positions différentes augmenter ou diminuer les valeurs courant/épaisseurs. RÉGLAGE DE LA LONGUEUR D’ARC La longueur de l’arc a des effets thermiques sur la soudure à...

  • Page 8: Reglage Et Digital Sensor

    MANUEL D’INSTRUCTIONS PRIMA MULTI 190 REGLAGE ET DIGITAL SENSOR Connecteur Euro pour: 1. Torche Mig/Mag/Flux 2. Torche Tig 3. Pinces Mma (electrode) Display: Affiche les programmes, les valeurs et les alarmes. Bouton Set: P = les programmes et les manuels de synergie.

  • Page 9: Programmes Multifonction Soudage

    MANUEL D’INSTRUCTIONS PRIMA MULTI 190 PROGRAMMES MULTIFONCTION SOUDAGE PRIMAMULTI 190 MATÉRIEL MATÉRIEL PROG RÉMARQUES N° Ø mm BASE Programme SYNERGIQUE avec le gaz Ar-C (Mix). Pour des épaisseurs supérieures à 3 mm Acier ou Fer en utilisant le fil avec un diamètre plus grand...

  • Page 10: Emballage

    MANUEL D’INSTRUCTIONS PRIMA MULTI 190 Exemple: Soudage d'épaisseur de 1 mm avec un programme P2 synergique de tôle d'acier.  Installez une bobine de fil de type SG2 fil de 0,8 mm  Installation d'un mélange de bouteille de gaz ( Ar - CO2 ) .

  • Page 11: Instructions D'installation De Connexion Audits

    MANUEL D’INSTRUCTIONS PRIMA MULTI 190 INSTRUCTIONS D’INSTALLATION DE CONNEXION AUDITS La connexion au système électrique de la machine de soudage doit être effectuée par du personnel qualifié. Le raccordement électrique doit être effectué selon les exigences, à un panneau électrique reliée à la masse du système, équipé...

  • Page 12: Limite D'emploie

    MANUEL D’INSTRUCTIONS PRIMA MULTI 190 LIMITE D’EMPLOIE Cette soudeuse a été conçue, dimensionnée et construite pour exécuter la soudure à sur des tôles en acier d'une épaisseur fine. Quelconque autre emploi qui diffère, peuvent compromettre le bon fonctionnement et endommager la soudeuse.

  • Page 13: Intervetions Extraordinaires

    MANUEL D’INSTRUCTIONS PRIMA MULTI 190 INTERVENTIONS EXTRAORDINAIRES Les opérations de réparation ou de remplacement de composants de la soudeuse, éventuellement nécessaires doivent être effectuées par du personnel qualifié en utilisant exclusivement des pièces de rechange originales. AVERTISSEMENT: En cas de remplacement de pièces avec des pièces de rechange non originales et/ou en cas de modifications de l'appareil, toute responsabilité...

  • Page 14: Alarmes Et Des Signaux Sur Le Display

    MANUEL D’INSTRUCTIONS PRIMA MULTI 190 ALARMES ET DES SIGNAUX SUR LE DISPLAY MESSAGE SUR LE DESCRIPTION DU MESSAGE SOLUTION DU PROBLEME DISPLAY La température de l'appareil a dépassé cette Laissez l'appareil allumé avec le ventilateur en marche, = °C suivi de limite, la protection thermique avec indication attendez pour qu'il puisse continuer à...

  • Page 15: Electric Diagram

    MANUEL D’INSTRUCTIONS PRIMA MULTI 190 ELECTRIC DIAGRAM VERSION 01-13 15 / 16...
  • Page 16 MANUEL D’INSTRUCTIONS PRIMA MULTI 190 PRIMA PRIMA SRL I - 35020 ALBIGNASEGO / PD Via Garibaldi, 28 Tel. +39 049 8625963 r.a. - Fax. +39 049 8625968 P. IVA 00069400281 Reg. Impr. PD 43705 – R.E.A. PD 247779 Capitale Sociale Int. Vers. € 100.000,00 http: www.primasald.com...
