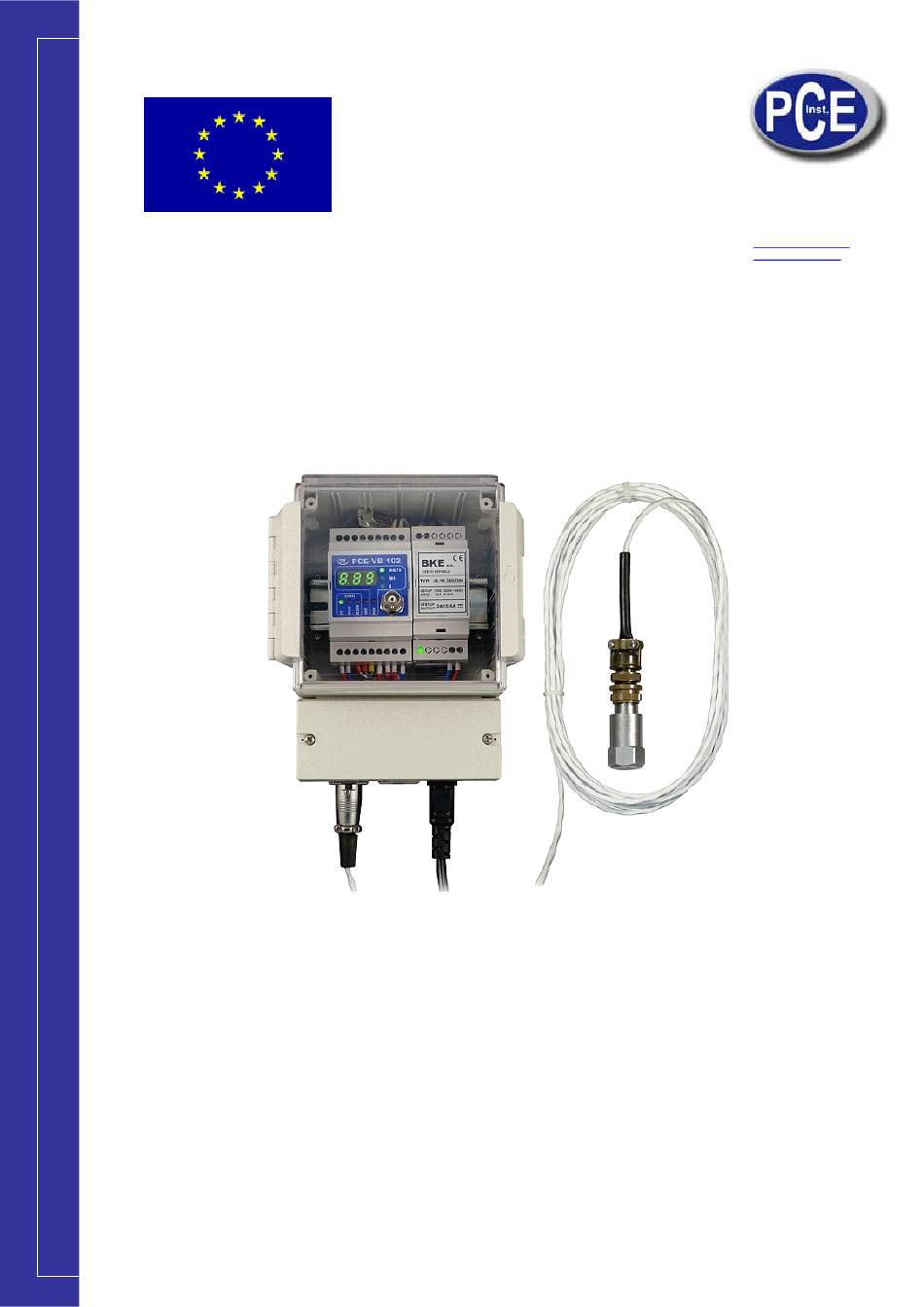

- Page 1 C/ Mayor, 53 - Bajo 02500 Tobarra Albacete-España Tel. : +34 967 543 548 Fax: +34 967 543 542 info@pce-iberica.es www.pce-france.fr NOTICE D’EMPLOI ANALYSEUR DE VIBRATIONS PCE-VB 102 ...
-
Page 2: Table Des Matières
Notice d’emploi www.pce-france.fr Contenu AVANT LA PREMIERE CONNEXION ........................4 DESCRIPTION DE L’ANALYSEUR ........................4 SORTIE DE DONNÉES ..........................4 TABLEAU DE COMMANDES ........................4 3 DIGITS, 7 SEGMENTS ..........................5 UNITÉS ................................. 5 SIGNAL DE SORTIE DU CAPTEUR ......................5 CONNEXION DE L’ANALYSEUR DE VIBRATION .................... - Page 3 Notice d’emploi www.pce-france.fr APPLICATIONS: • Maintenance prédictive • Mesure de condition de résistance • Systèmes de protection des machines • Systèmes de contrôle des machines • Systèmes de surveillance des machines CARACTÉRISTIQUES: • Mesure des vibrations (mmls, inls) sur une fréquence de bande de 10-100Hz •...
-
Page 4: Avant La Premiere Connexion
Notice d’emploi www.pce-france.fr AVANT LA PREMIERE CONNEXION Le fait de ne pas respecter les recommandations suivantes peut endommager l’analyseur. Un usage non professionnel d’un voltage supérieur à 50 V peut vous exposer à un danger d’accident. Ne pas connecter de capteur différent à l’entrée de l’ ICP de l’unité. Si vous n’êtes pas sûr, veuillez consulter le processus auprès de votre fournisseur. -
Page 5: Digits, 7 Segments
Notice d’emploi www.pce-france.fr 3 DIGITS, 7 SEGMENTS APRÈS AVOIR INITIALISÉ OU RÉINITIÉ 8.8.8 et toutes les LEDs allumées (l’usager peut vérifier si les composants du tableau l’allument) X.XX toutes les LEDs éteintes PENDANT LA MESURE XXX valeur mesurée (0.00-9.99) indiquée par 3 LEDs. La LED LOOP (lien) indique l’état du lien du courant et la relation pour prédéfinir les limites est indiquée par OK, ALERTE ET ALARME. -
Page 6: Connexion De L'analyseur De Vibration
Notice d’emploi www.pce-france.fr CONNEXION DE L’ANALYSEUR DE VIBRATION DESCRIPTION DES TERMINAUX Terminaux d’alimentation + 24 V Pôle positif d’alimentation 20-28 V Pôle négatif d’alimentation Il y a deux paires destinées au module d’alimentation et au lien de courant (en mode actif) Terminaux d’entrée + ICP Pôle positif de ICP... -
Page 7: Connexion Capteur
Notice d’emploi www.pce-france.fr Power supply = alimentateur Active current loop = lien de courant actif Passive current loop = lien courant passif CONNEXION CAPTEUR L’analyseur de vibration A3900-II est conçu pour mesurer les vibrations avec le capteur d’accélération. La sensibilité du capteur usagé... -
Page 8: Interface Rs232
Notice d’emploi www.pce-france.fr Si l’entrée l’unité est surchargée par le signal du capteur (OVR est indiqué sur l’écran), alors le relais restera dans l’état antérieur. Si l’état n’est pas d’“ALARME” avant l’OVR, alors l’ OVR ne cause pas la connexion du relais à l’“ALARME”. L’usage du relais est conseillé... - Page 9 Notice d’emploi www.pce-france.fr 4) Choisissez les paramètres de connexion comme sur le dessin ci-dessous et cliquez sur OK. Maintenant la connexion est créée et la valeur de mesure réelle est indiquée sur l’écran à chaque intervalle d’environ 1 seconde.
-
Page 10: Configuration Des Paramètres De Mesure
Notice d’emploi www.pce-france.fr 6) Le MENU apparaît. Cliquez sur le terminal de Window et appuyez sur ENTER ou SPACE. CONFIGURATION DES PARAMÈTRES DE MESURE Pour ouvrir le menu (la mesure continuera) Enter, Space Pour fermer le menu (si la mesure ne s’arrête pas) (Le système se réinitialise après Start Measuring (commencer la m-Stop measuring / mesure)) La plupart de la configuration des autres paramètres a... -
Page 11: Sensibilité Du Capteur
Notice d’emploi www.pce-france.fr 4.2.2 SENSIBILITÉ DU CAPTEUR La sensibilité du capteur peut uniquement se changer si la mesure s’arrête (en appuyant sur la clé “m”). La sensibilité du capteur peut se changer en appuyant sur la touche “2”. Une nouvelle sensibilité du capteur est confirmée en appuyant sur la touche “s”. -
Page 12: Valeur Maximum Du Lien (Valeur De L'unité Qui Correspond À 20Ma)
Notice d’emploi www.pce-france.fr Attention!!! - si la valeur alerte = 0, alors cette fonction est désactivée Attention!!! La valeur de l’alarme et la valeur alerte sont conseillées pour une utilisation uniquement su la valeur du RMS est mesurée. 4.2.5 VALEUR MAXIMUM DE LIEN (valeur de l’unité qui correspond à 20mA) La valeur maximum du lien peut se changer uniquement si la mesure s’arrête (en appuyant sur la touche “m”). -
Page 13: Caractéristiques Techniques
Notice d’emploi www.pce-france.fr Autres paramètres: d- stockage des données: Configurations de stockage de données c- calibrage: non fourni par l’usager CARACTÉRISTIQUES TECHNIQUES Entrées ICP pour la mesure de la vibration (accéléromètre avec ICP). L’entrée est capable de traiter le signal avec un voltage maximum de ±5 V Sorties Lien de courant galvanique séparé...
