Manuels Connexes pour PCE Instruments PCE-PA6000
Sommaire des Matières pour PCE Instruments PCE-PA6000

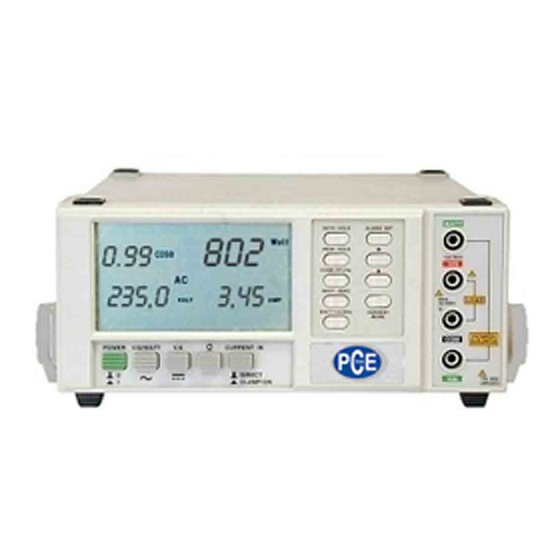

- Page 1 PCE Instruments France EURL 76, Rue de la Plaine des Bouchers 67100 Strasbourg France Tel: +33 (0) 972 3537 17 Fax: +33 (0) 972 3537 18 info@pce-france.fr www.pce-france.fr www.pce-instruments.com/french Notice d’emploi Analyseur de puissance PCE-PA6000...
- Page 2 NOTICE D’EMPLOI Introduction Spécifications Fonctionnalités III. Préparation / mesure Calibrage / recalibrage...
- Page 3 NOTICE D’EMPLOI I. Introduction Lisez attentivement l’information qui suit, avant de commencer à effectuer des mesures. Utilisez le multimètre seulement de la façon décrite, autrement on annulera la garantie. Conditions environn. Humidité ambiante max. = <80 % H.r. Plage de température ambiante = 0 ...
- Page 4 NOTICE D’EMPLOI II. Spécifications Fonction Plage de mesure ; Précision ; Résolution Mesure de puissance active (AC, puissance avec 1 W ... 6 kW; 1 W; ±1,5 % + 1 chiffre valeur réelle), mesure directe Mesure de puissance active (AC, puissance avec 1 W ...
- Page 5 NOTICE D’EMPLOI III. Fonctionnalité 3-1. Écran LCD 3-2. Interrupteur d’alimentation 3-3. Commutateur pour AC V/A/W 3-4. Commutateur pour DC V/A 3-5. Commutateur pour ohms 3-6. Commutateur pour entrée de courant 3-7. Interrupteur pour W / VA / Whr 3-8. Interrupteur pour mise à zéro watts 3-9.
- Page 6 NOTICE D’EMPLOI IV. Préparation de mesure / mesure Commutateur pour V/A/W Utilisez l’interrupteur pour passer aux plages de mesure de tension, courant ou puissance AC (3-3). Commutateur pour V/A Utilisez l’interrupteur pour passer aux plages de mesure de tension et de courant DC (3-4). Commutateur pour ohms Utilisez l’interrupteur pour passer à...
- Page 7 NOTICE D’EMPLOI Mesure AC watts / V/ A / PF / Hz Allumez l’appareil avec l’interrupteur de courant "3-2". Sélectionnez avec le commutateur "3-3" la fonction "AC V/A/WATT". Sélectionnez avec le commutateur d’entrée de courant "3-6" la fonction "DIREKT". Actionnez la touche mise à zéro de watts "3-8" pour mettre à zéro l’indication de watts. Seulement dans ce moment, vous devez connecter l’appareil avec les adaptateurs ou câbles d’essai.
- Page 8 NOTICE D’EMPLOI Mesure AC VA / V / A / Hz Pour la mesure de puissance apparente, vous devez procéder comme on décrit dans le paragraphe antérieur. Appuyez pour changer à la mesure de puissance apparente sur la touche WATT/VA / WHR "3-7". Sur l’écran LCD on vous indiquera la puissance apparente en "VA".
- Page 9 NOTICE D’EMPLOI Mesure avec la pince transducteur AC watts / VA / Whr Allumez l’appareil avec l’interrupteur de courant "3-2". Sélectionnez avec le commutateur "3-3" la fonction "AC V/A/WATT". Sélectionnez avec l’interrupteur d’entrée de courant "3-6" la fonction "CLAMP-ON". On montre "clamp1000A" sur l’écran. Connectez le mesureur selon l’exemple ensuite.
- Page 10 NOTICE D’EMPLOI Sur ce lien vous aurez une vision de la technique de mesure: https://www.pce-instruments.com/french/instruments-de-mesure-kat_130035_1.htm Sur ce lien vous trouverez une liste de balances: https://www.pce-instruments.com/french/balances-et-bascules-kat_130037_1.htm Sur ce lien vous aurez une vision de la technique de régulation et contrôle: https://www.pce-instruments.com/french/r_gulation-et-contr_le-kat_153729_1.htm Sur ce lien vous aurez une vision de la technique de laboratoire: https://www.pce-instruments.com/french/laboratoire-kat_153730_1.htm ATTENTION: “Cet appareil ne possède pas de protection ATEX, il ne doit donc pas être utilisé...
