1.
AVANT LA PREMIERE CONNEXION
Le fait de ne pas respecter les recommandations suivantes peut endommager l'analyseur.
Un usage non professionnel d'un voltage supérieur à 50 V peut vous exposer à un danger d'accident.
1)
Ne pas connecter de capteur différent à l'entrée de l' ICP de l'unité. Si vous n'êtes pas sûr, veuillez consulter le
processus auprès de votre fournisseur.
2)
Ne pas connecter l'unité directement au réseau de tension
3)
Utilisez uniquement une source d'alimentation avec un voltage nominal de 20 - C.C. 28V.
4)
Utilisez uniquement une source d'alimentation avec un voltage nominal de 10 - C.C. 30V.
5)
Faites attention à la polarité correcte du voltage pourvu.
2.
DESCRIPTION DE L'ANALYSEUR
L'analyseur de vibration Adash 3900-II est un outil simple pour les mesures de vibration conçu pour les systèmes de contrôle
des processus et de la fiabilité, systèmes de protection des machines et généralement pour tous les usages en relation avec la
maintenance et la supervision de l'état des machines. Ainsi, une grande variété d'usages est possible pour les moteurs, les
ventilateurs, les pompes, les boîtes à engrenage, les petites turbines, les diagnostics d'essai, etc...
2.1
SORTIE DE DONNÉES
La valeur réelle mesurée est indiquée par trois digits et sept segments sur le tableau de commandes. Toutes les LED y sont
aussi situées pour l'indication de l'état de l'unité.
L'analyseur A3900-II contient deux sorties supplémentaires:
- lien de courant réglable 4-20mA - SORTIE de la valeur réelle pour une utilisation dans les systèmes de contrôle (PLC)
- relais de commutation – pour l'indication ALARME.
Les limites de lien, ALARME et ALERTE et tous les autres paramètres peuvent se configurer en utilisant le logiciel pour l'hyper
terminal (programme standard MS-Windows). L'interface RS232 s'utilise pour la connexion entre le PC et le A3900-II. Si la
limite de l' "ALARME" est dépassée, les contacts de relais se connectent / déconnectent. Toute faille du capteur ou du câble
(ainsi que la déconnexion du câble) est indiquée sur l'écran par le message "ICP".
2.2

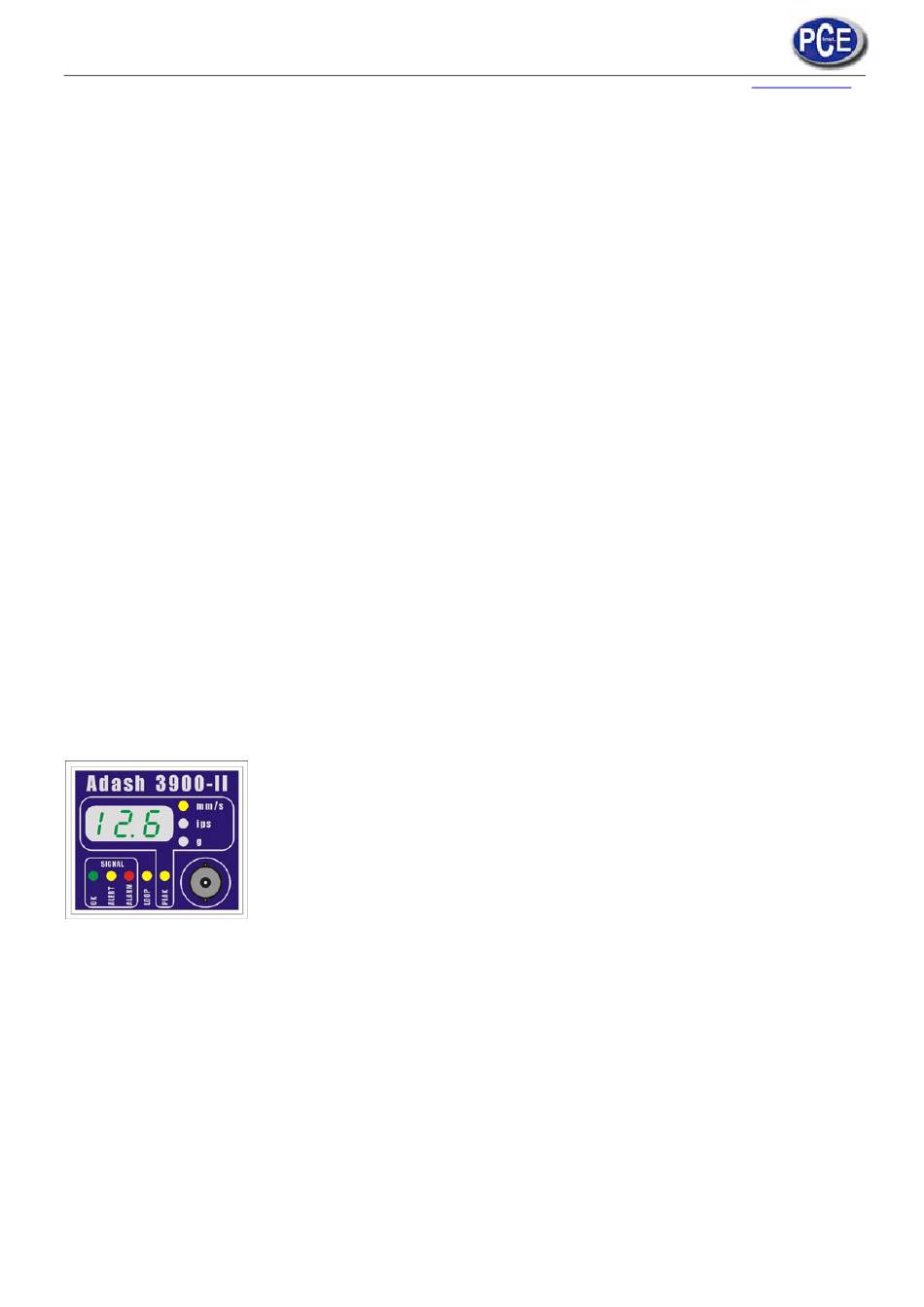

TABLEAU DE COMMANDES
Sur le tableau de commandes vous pouvez voir:
•
Connecteur BNC pour la sortie analogue du signal mesuré
•
3 digits et 7 segments dans l'échantillonnage de valeurs sur l'écran
•
3 LEDs pour l'indication de l'unité de mesure
•
LED pour l'indication de signaux (pointe réelle = LED allumée; RMS réelle=LED éteinte)
•
3 LEDs (KO, ALERTE, ALARME) pour l'indication d'excès des limites.
•
LED ("LOOP"= LIEN) pour l'indication de l'état du lien de courant.
Notice d'emploi
("mmls", "ips", "g")
