Installation
3.1
Installation mécanique
1. S'assurer que pour des raisons de sécurité, l'alimentation CA a été déconnectée avant d'ouvrir le capot.
2. Insérer le module DeviceNet en option dans le capot et l'encliqueter fermement en position tel qu'illustré à la
Figure 2.
3. Raccorder les câbles réseau au connecteur fourni, tel que décrit au paragraphe 3.3 Installation électrique , et
brancher le connecteur dans le module en option.
4. Aligner le capot pour le remettre en place, raccorder le cordon du module au variateur puis bien fermer le capot
tel qu'illustré à la Figure 3.
Modèles
NEMA 1 (IP31)
CMVDVN01B
Installation
1 2 3 4 5

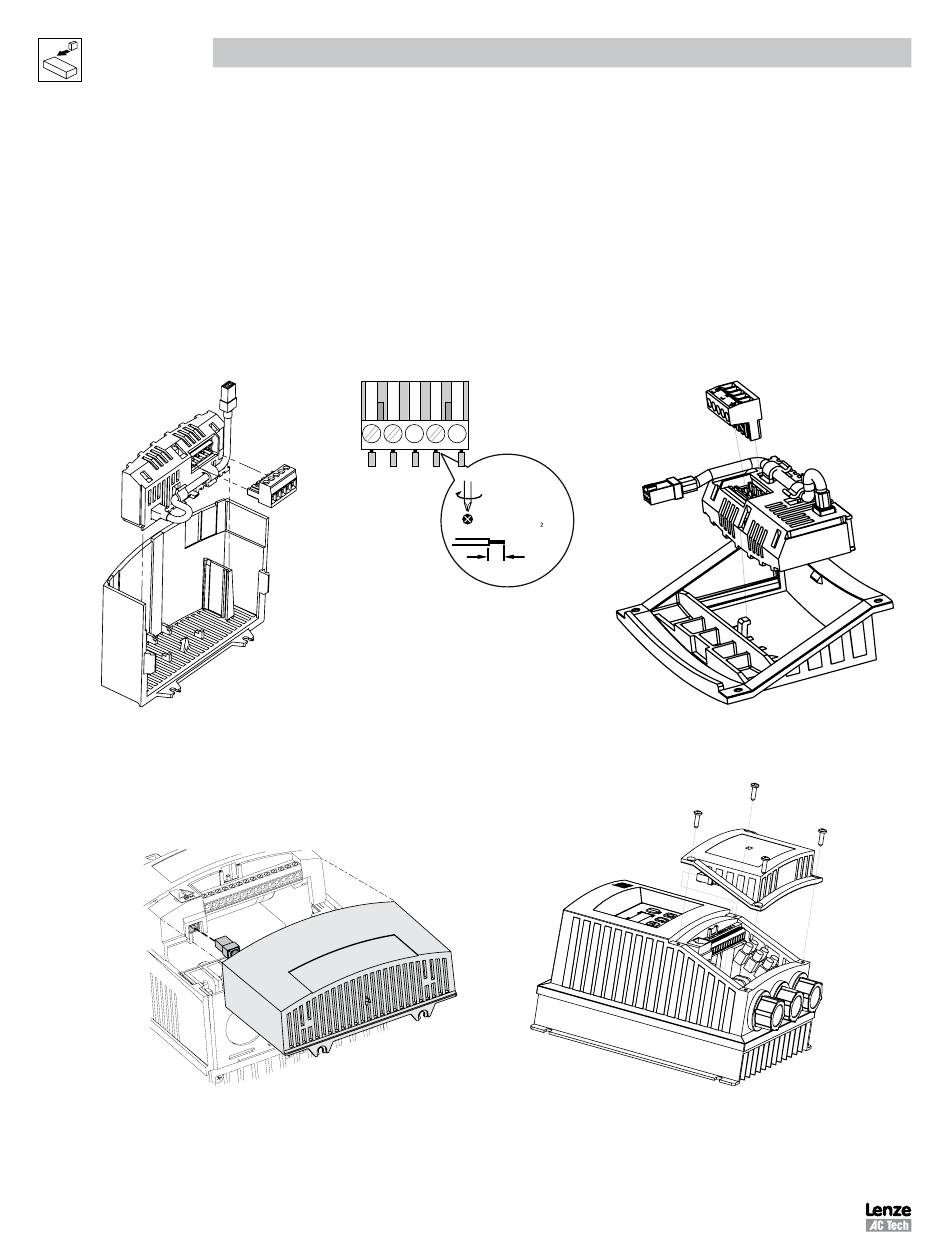

Figure 2 : Installation du module de communication DeviceNet
Modèles
NEMA 1 (IP31)
Figure 3 : Remise en place du capot
0.5 Nm/ 4.5 lb-in
< _ 2.8 mm
(12-22 AWG)
7mm
Modèles
8
Modèles
NEMA 4X (IP65)
NEMA 4X (IP65)
