3.2
Bornier DeviceNet
Borne
Nom
1
V-
2
CAN_L
3
Shield
4
CAN_H
5
V+
3.3
Installation électrique
3.3.1 Types de câbles
En raison des débits de données élevés utilisés sur les réseaux DeviceNet, il est primordial d'employer du câble de
la qualité spécifiée. L'utilisation d'un câble de qualité inférieure aura pour résultat une atténuation excessive des
signaux et une perte de données. Plusieurs types de câble sont disponibles pour les réseaux DeviceNet : câble plat,
thicknet, câble moyenne et thinnet. L'installation est réalisée avec thicknet pour câble tronc et thinnet pour câble
déroulant. Thicknet a un 3 "rayon de pliage minimal. Thinnet est plus souple, avec un 2 "rayon de pliage minimal,
et comme tel est plus facile à installer. Thinnet peut être utilisé pour toute l'installation. Le type de câble utilisé, les
longueurs de l'ensemble du réseau et les câbles baisse affectent tous la vitesse de transmission maximale.
Caractéristiques des câbles et des fabricants approuvés sont disponibles sur le site officiel DeviceNet à l'adresse:
http://www.ovda.org.
3.3.2 Limitations du réseau
Il existe plusieurs facteurs de limitation qui doivent être pris en compte lors de la conception d'un réseau DeviceNet;
pour les détails complets, se référer aux "DeviceNet™ Planning and Installation Manual" officielles, disponibles sur
http://www.ovda.org. Néanmoins, voici une simple checklist:
• Les réseaux DeviceNet sont limités à un maximum de 64 nœuds. Périphériques par défaut au noeud 63 de
manière congé noeud 63 Open pour éviter de dupliquer des adresses noeud lors de l'ajout de périphériques.
• La longueur de réseau totale maximale est régie par le débit de données et câble utilisé. Se référer au Tableau 3.
• Déroulant en ligne Total ne dépasse pas la limite de réseau spécifié.
• Réseau gouttes / éperons ne doit pas dépasser 6 mètres (19' 8.2").

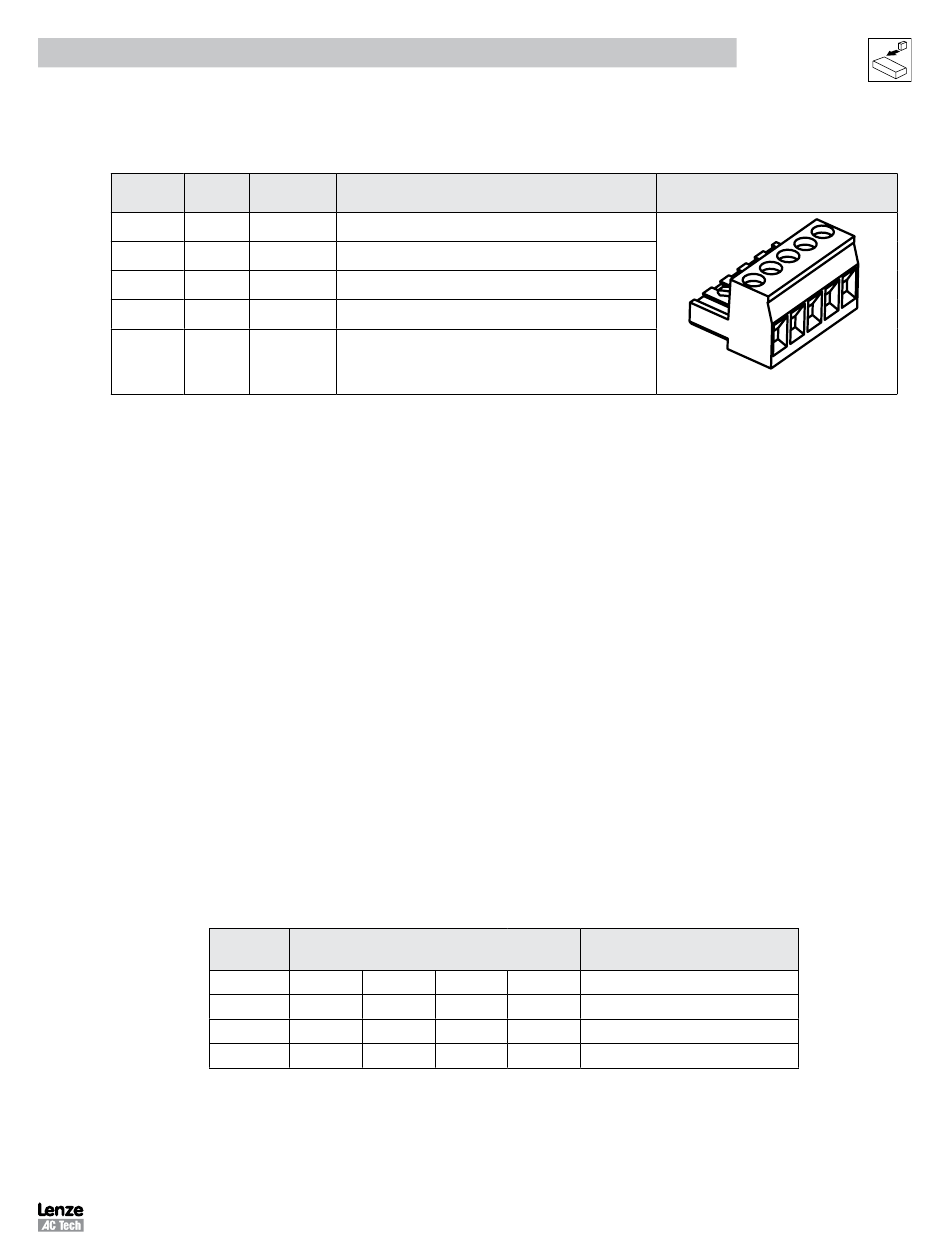

Tableau 2 : Bornes DeviceNet
Couleur des
câblage
noir
bleu
CAN Bus Low (Ligne de données négatives)
nu (bare)
blanc
CAN Bus High (Ligne de données positives)
11 - 25 VCC d'alimentation; consommation de courant
rouge
Tableau 3 : Longueur du réseau, Drop Longueur de câble et Baud Rate
debit de
Longueur maximale du réseau
données
câble plat
Thicknet
125 kbps
420m
500m
250 kbps
200m
250m
500 kbps
75m
100m
Installation
Description
0V
(100mA @ 11VDC max)
Somme de toutes les longueurs de
Mid Cable
Thinnet
300m
100m
250m
100m
100m
100m
9
Connecteur
1 2
câble de dérivation
156m
78m
39m
5
3 4
CMVDVN01B
