Connexions Et Blindage - AC Tech Lenze SMV Série Guide De Référence

• Utiliser les segments à fibre optique pour :
• Étendre les réseaux au-delà des limitations de câbles normaux.
• Surmonter divers problèmes de potentiel de terre.
• Surmonter les pertubations électromagnétiques très élevées.
• Sol (Ground) à un seul emplacement, de préférence dans le centre du réseau.
3.3.3 Connexions et blindage
• ODVA précise mise au sol du réseau DeviceNet à un seul endroit.
• L'emplacement au sol doit être fait sur le nœud qui est le plus proche du centre physique du réseau pour
optimiser les performances et de minimiser l'effet du bruit à l'extérieur.
• La méthode de connexion à la terre en ce qui concerne le réseau "V" connexions dépend du type de câble
utilisé (voir la fiche câble de données ou OVDA "DeviceNet ™ de planification et d'installation" pour plus de
détails.
1

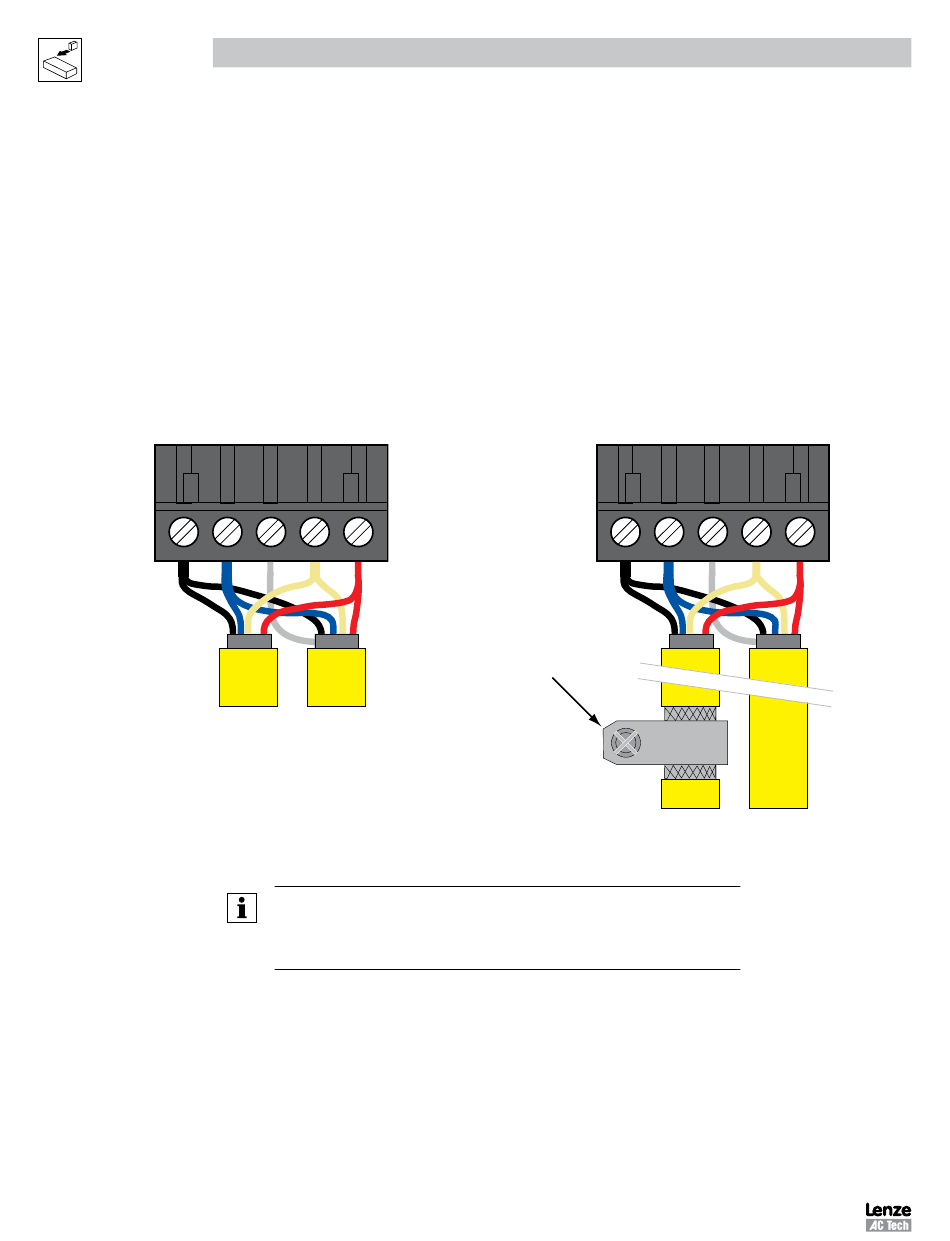

Figure 4 : Network Daisy Chain Connection
CMVDVN01B
Installation
2 3 4 5
REMARQUE
Si l'écran est trop long nues il ya quelques risques qu'il mai entrer en contact
avec les bornes du relais de puissance. Il est donc fortement recommandé
d'un manchon isolant doit être fixée.
1
Connect to
cubical panel/earth
as close to the drive
as possible
Figure 5 : Connection de terre du centre noeud de le
reseau
10
2 3 4 5
