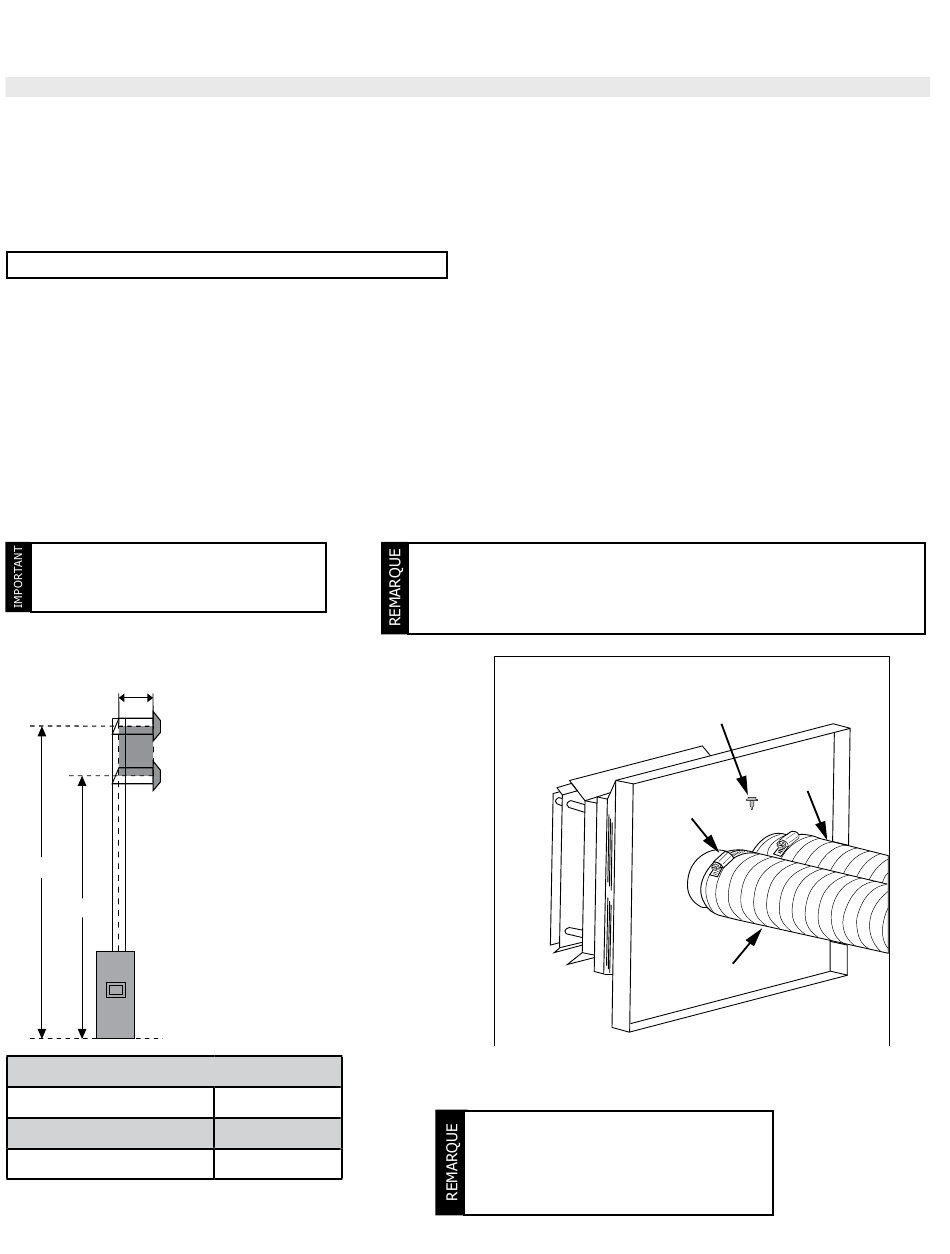

Système d'évacuation colinéaire horizontal (foyers en maçonnerie seulement)
APPLICATION
Ces instructions s'appliquent au système de terminaison DuraVent DirectVent Pro et sont destinées à compléter les instructions applicables au DirectVent
Pro. Ce système de terminaison et d'évacuation et l'appareil à gaz ont été testés et répertoriés par une agence de test accréditée..
Le kit # 46DVA-HCL33 comprend :
1 Chapeau d'évacuation horizontale
2 Gaines rondes de 10 pi (3 m) long x 3 po (76 mm) et quincaillerie.
Le mastic 948-128 Mil-Pac doit être acheté séparément.
REMARQUE : L'admission d'air et l'évacuation sont 3 po (76 mm).
INFORMATION SUR INSTALLATION
Le registre du conduit de cheminée doit être complètement bloqué en position ouverte ou retiré si cela ne présente aucun danger pour l'installation de l'ap-
pareil. Vérifier que le foyer et la cheminée sont propres et en bon état de fonctionnement, et que tous les conduits de la cheminée sont bien ajustés et ne
laissent pas entrer d'air dans la cheminée. Installer un chapeau d'évacuation étanche et un solin métallique au sommet de la cheminée de maçonnerie pour
éviter les fuites et les mouvements d'air dans la cavité.
Cet appareil est uniquement certifié pour une utilisation avec du gaz naturel (GN) lorsqu'il est raccordé horizontalement (le propane liquide n'est pas au-
torisé). Faites le trou sur la partie extérieure de la cheminée en maçonnerie en la perçant ou en enlevant des briques. Avant de procéder, vérifier que la
structure de maçonnerie est sûre et que les briques peuvent être retirées sans endommager la cheminée. Les hauteurs minimales et maximales des évents
sont indiquées ci-dessous.
Pour instructions complètes, suivre ce lien :
https://duravent.com/wp-content/uploads/2020/06/L954-SUP_820018997-DirectVent-Pro-Horizontal-Vent-Kit_03-20-20_V1.pdf [duravent.com]
FPI n'est pas responsable de l'intégrité du foyer
de maçonnerie et/ou des réparations qu'il subit.
Veuillez consulter l'autorité compétente de votre
région.
NG
GN seulement
C
B
A
DIMENSIONS
A - Hauteur (min.)
B - Hauteur (max.)
C - Mesure horizontale (max.)
* Voir page 19 pour plus de détails sur la façon
de régler le réducteur.
Réglage du réducteur
sur position 3
Ouverture de 4-1/2 po
DIMENSIONS
MAX HEIGHT - A
MIN HEIGHT - B
MAX HORIZONTAL - C
9 pi (2,7 m)
10 pi (3 m)
18 po (457 mm)
L'évacuation est situé sur le côté gauche et l'admission d'air sur le côté droit, lorsque
vous faites face à l'arrière de la terminaison comme indiqué ci-dessous. Sceller le
conduit flexible de 3 po (76 mm) avec du Mil-Pac, acheté séparément.
9' (2.7m)
10' (3m)
18" (45cm)
Les installateurs doivent attacher mécaniquement l'étiquette fournie à l'intérieur
de la chambre de combustion de la cheminée dans laquelle l'encastrable au gaz
est installé.
Ce foyer a été converti pour être utilisé avec un
encastrable au gaz gaz uniquement. Il ne peut pas
être utilisé pour brûler du bois ou des combustibles
solides, à moins que toutes les pièces d'origine
soient remplacées et que le foyer soit réapprouvé
par l'autorité compétente.
3 vis à chaque extrémité
de longueur
Bride de serrage
du conduit
Évacuation
Encastrable au gaz à évacuation directe Gi29LU |
installation
Admission d'air
23
