INSTALLATION DE LA PLOMBERIE DE VIDANGE
CAUTION
!
Le fait de ne pas utiliser un système de vidange adéquat
entraînera des dommages causés par l'eau aux alentours et/ou
une production de glaçons médiocre.
WARNING
!
Risque de choc électrique
Une prudence raisonnable et des méthodes sécuritaires
doivent être appliquées. Ne travaillez PAS avec de
l'équipement électrique sous tension dans une zone
humide. Lisez et observez les instructions d'installation
indiquées dans ce manuel.
Plomberie de vidange
Votre appareil à glaçon nécessite une plomberie de vidange. Il
existe 2 types d'appareils à glaçons en ce qui concerne
l'installation de la plomberie de vidange: sans pompe de vidange
(vidange par gravité) et avec pompe de vidange.
Vidange par gravité (sans pompe):
L'appareil à glaçons est livré avec la conduite de vidange
installée, enroulée et fixée à l'arrière du bâti, comme illustré dans
la Figure 6. Vous pouvez la dérouler, l'acheminer jusqu'à un
drain convenable et la couper à la bonne longueur, selon le
besoin. De plus, une section permet d'effectuer la vidange au
travers d'une découpe dans le bas de l'appareil (voir zone grise
dans la Figure 7). Un drain peut être installé dans cette zone
grise, avec la conduite de vidange coupée courte et positionnée
dans le drain, comme illustré dans la Figure 8, ou si l'appareil à
glaçons est encastré, le tube de vidange peut être acheminé au
travers d'un trou dans le plancher, dans cette zone grise, pour
évacuer dans un drain en-dessous.
CAUTION
!
La conduite de vidange par gravité ne doit pas être
acheminée à plus de 6 po (15,2 cm) au-dessus du plancher,
pour assurer une vidange convenable.

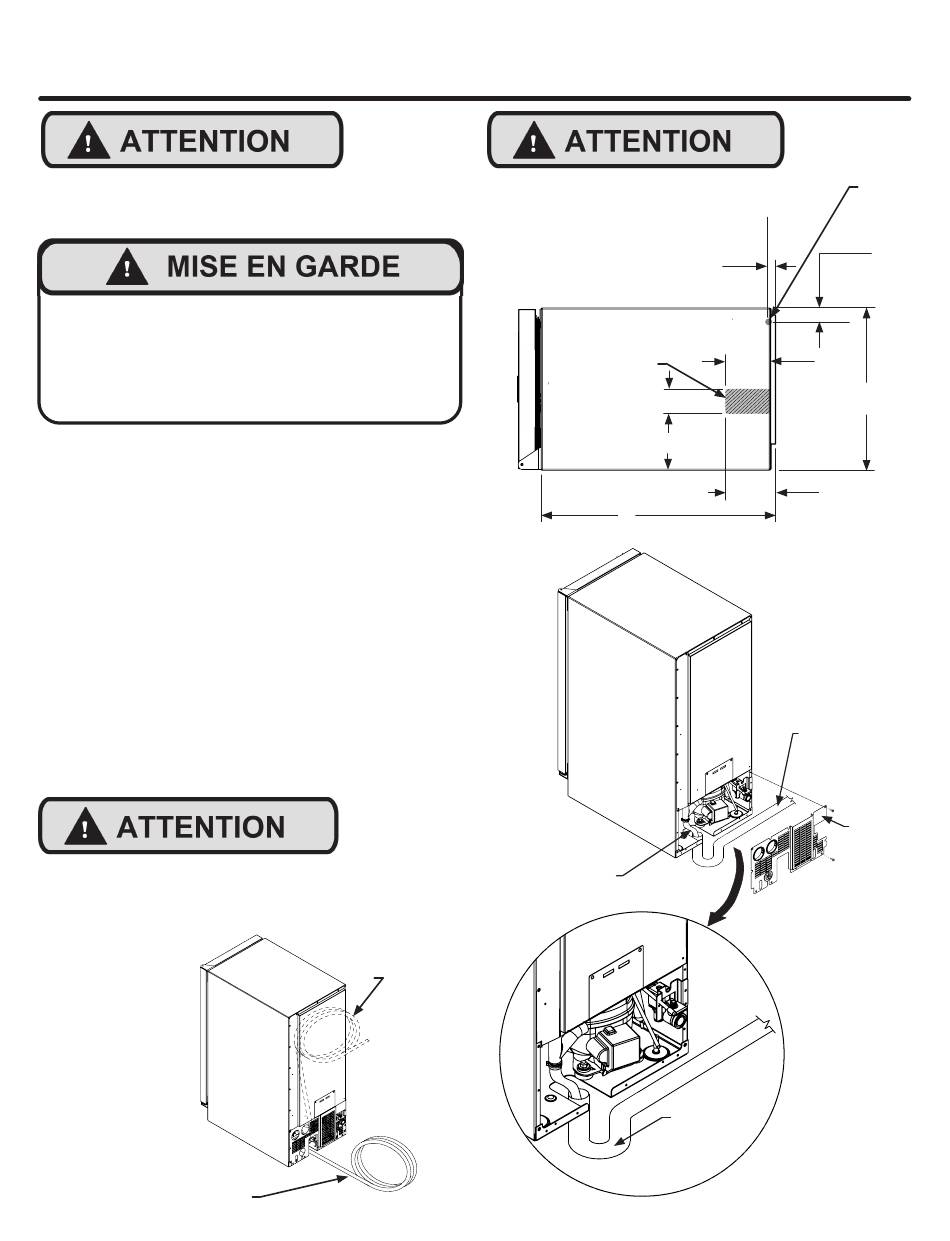

Figure 6
Déroulez la conduite de
vidange, acheminez-la
jusqu'à un drain approprié et
coupez-la à la longueur
requise
Respectez et observez tous les codes locaux
pour l'installation de cet appareil à glaçons et
des conduites de vidange.
Tube de vidange,
longueur et installé
Conduite de
vidange enroulée
et fixée à l'arrière
de l'appareil
6
CAUTION
!
Figure 7
Accès pour
vidange dans
le bas de
l'appareil
2
⁄
po (5,7 cm)
1
4
5
⁄
po (13 cm)
1
8
21
⁄
po
1
2
(54,6 cm)
coupé à la
Figure 8
dans le drain
Piège
sanitaire
Entrée
d'alimentat
C L
ion en eau
1
⁄
po
1
4
⁄
po
11
(3,2 cm)
16
(17mm)
C L
4
⁄
po
3
32
(10,4 cm)
14
⁄
po
7
8
(37,8 cm)
4
⁄
po
17
32
(11,5 cm)
Tuyau de
vidange (non
fourni)
Panneau
d'accès
