Weiser SMARTCODE 10 Guide Rapide page 2

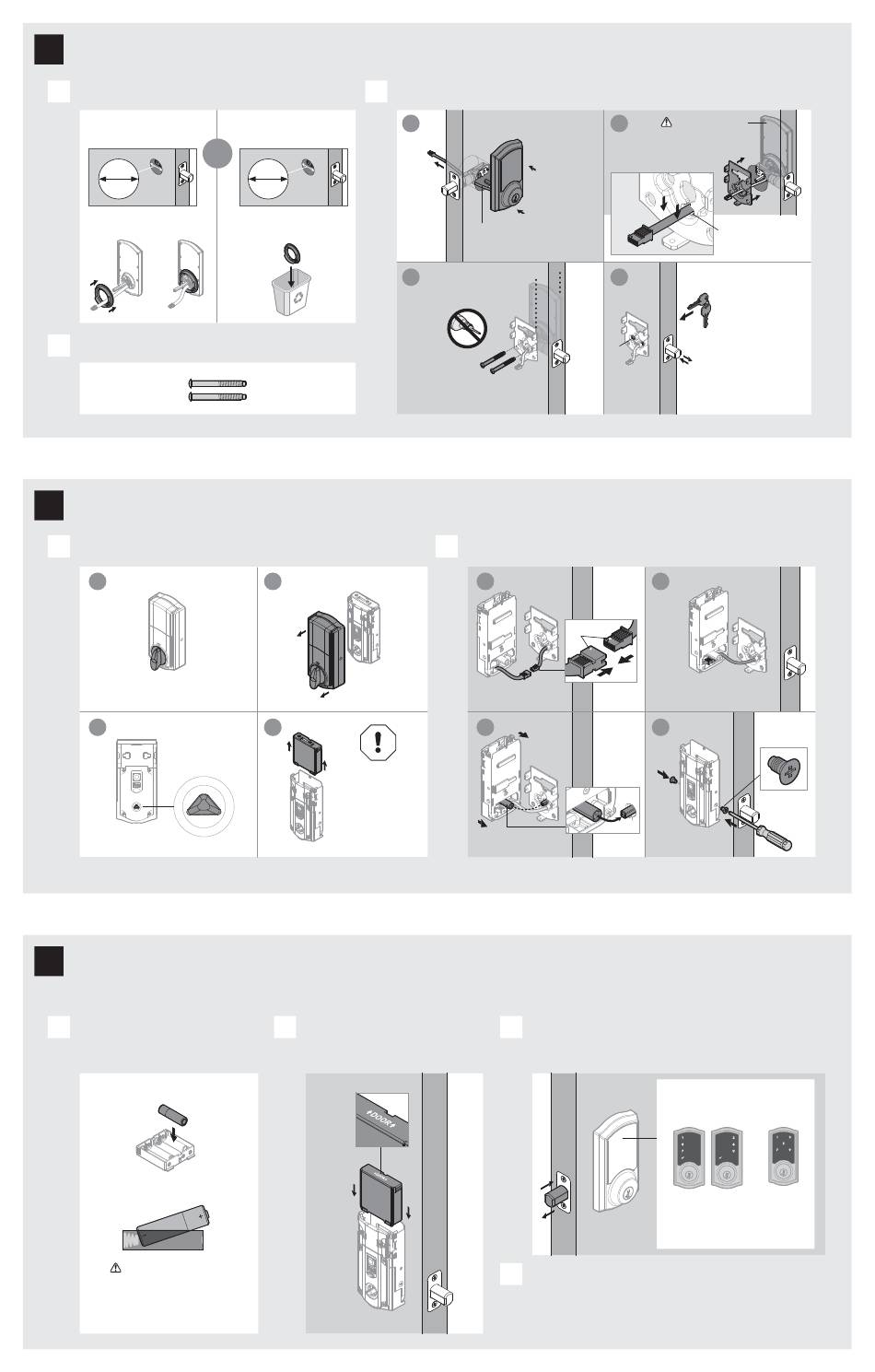

3 Installez l'écran tactile extérieur
A
Quel est le diamètre du trou sur la porte?
Le diamètre est 54 mm
(2-1/8")
54 mm
2-1/8"
« D » est requis pour l'installation.
Installez « D » sur « F ».
F
D
B
Isoler les vis de l'étape 3C et les maintenir à portée de main.
T
4 Installez l'ensemble intérieur
A
Retirer le couvercle des piles et le bloc de piles de l'ensemble intérieur.
a
S'assurer que le tourniquet
du type serrure camarde soit
en position verticale.
c
Assurez-vous
que la tige pivote
comme indiqué.
L
5 Installez les piles et eff ectuez le processus d'orientation de la porte
Cette étape montre à votre serrure l'orientation de la porte et
est cruciale pour le fonctionnement de la serrure.
A
Installez 4 piles AA dans le bloc de piles.
K
Vérier que la polarité soit
correcte. Pour obtenir les
meilleurs résultats, utilisez
seulement des piles neuves
alcalines non rechargables.
C
Le diamètre est 38 mm
(1-1/2")
ou
38 mm
1-1/2"
« D » ne est pas nécessaire
pour l'installation. Jeter « D » .
D
b
M
d
K
Ne pas installer
les batteries
jusqu'à l'étape 5.
L'alarme se
déclenchera si la
batterie est installée
avant que le câble
L
soit connecté.
B
Assurez-vous que la porte est
ouverte, et insérez le bloc de piles.
Installez l'écran tactile extérieur et la plaque de montage.
a
F
Le câble passe sous
le verrou.
c
Garder parallèle au
bord de la porte.
T (2x)
Serrez les vis
uniformément.
B
Installez l'ensemble intérieur sur la plaque de montage.
a
L
L
Assurez-vous que la
connexion de câble
soit serrée.
c
C
Après quelques secondes, le pêne se rétracte et étendra
à savoir l'orientation de la porte. On se réfère à ceci
comme étant la processus d'orientation de la porte, et
est cruciale pour le fonctionnement de la serrure.
K
D
Si l'écran tactile indique un échec, recommencer la procédure.
Si la procédure échoue à nouveau lors de la deuxième tentative,
consulter le guide de programmation et de résolutions des problèmes
sur la page de Smartcode 10 avec écran tactile de www.weiserlock.com.
2 / 4
Soutenir l'ensemble
b
du support extérieur
pendant le montage
de la plaque.
G
Faire passer le câble à
travers le trou central,
puis poussez le câble
dans le trou inférieur.
d
E
Insérer la clé et
tester le verrou. Si
le verrou ne s'étend
pas ou ne se rétracte
pas facilement,
ajuster les vis (T).
T
Retirer la clé lorsque
vous avez terminé et
assurez-vous que
le pêne soit sorti
complètement.
b
aligner
Poser le câble excédentaire à
plat dans la partie inférieure
du boîtier intérieur.
d
U
(2x)
Une fois que le processus
est terminé, l'écran tactile
indiquera si la procédure a
été un succès ou un échec :
Succès :
Une marque
clignotante apparait
ainsi qu'une seule
colonne de chiff res
Échec :
Une marque
clignotante
en forme de
X apparait
