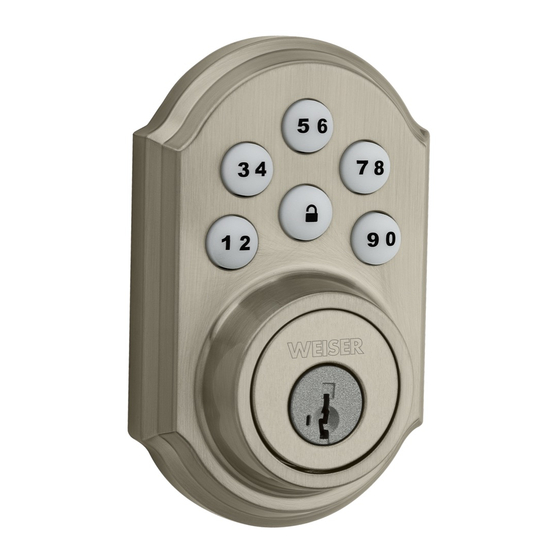

Weiser SMARTCODE 5 Guide D'installation Et D'utilisation

62877 / 01
GED1455
ZigBee
Guide d' installation et utilisation
Outils nécessaires
Règle Tournevis Phillips
Outils additionnels (en fonction de l'application)
Marteau Bloc en bois
1 Préparez la porte et vérifiez les dimensions
Si vous percez une nouvelle porte, utiliser le gabarit fourni et les instructions
complètes sur le perçage de la porte à www.weiserlock. com/doorprep.
Mesurer pour vérifier que la taille du
A
trou situé sur la porte est de 54 mm
(2-1/4").
Voir la note
ci-dessous*
54 mm
2-1/8"
*Si vous installez ce levier ci-dessous un
serrure existante ou si vous envisagez
d'installer un serrure dessus de ce levier,
assurez-vous que la distance entre les trous
est d'au moins 165 mm (6-1/2").
2 Installez le loquet et la gâche
A
Maintenez le loquet en face du trou de la porte, avec la
face du loquet à niveau avec le bord de la porte.
A
B
Les orifices du loquet sont-ils bien alignés avec le
centre du trou situé sur la porte?
OUI
ou
L'ajustement ne est
pas nécessaire. Passer
à l'étape suivante.
Weiser
1-866-863-6584
www.weiserlock.com
Mesurer pour vérifier que
B
l'écartement est de 60 mm ou 70 mm
(2-3/8" ou 2-3/4").
é c
60 ou 70 mm
2-3/8" ou 2-3/4"
C
Ajustez la face du loquet (si nécessaire).
à niveau
AUCUN
Bougez la goupille pour
déployer le loquet.
A
Pièces dans la boîte
Loquet
A B
Gâche
D
Ensemble
intérieur
F
E
C
Mesurer pour vérifier que le trou dans
le bord de la porte est 25 mm (1").
a r t
e m
e n
t
Pour coins carrés
Passer à l'étape 2D.
Pour coins arrondis
1. Retirez la plaque avec coins carrés.
A
2. Installez la plaque avec coins arrondis.
Assurez-
vous que B
B
s'enclenche.
Pour les portes sans bords ciselés
1. Retirez les plaques.
A
2. Installez le collier de guidage.
C
1 / 4
Ensemble Leviers
extérieur
H
C
Plaque Vis et accessoires
de montage
J
Tige
K
Clés Outil
G SmartKey
L M
Mesurer pour vérifier que l'épaisseur
D
de la porte est bien comprise entre
35 mm et 44 mm (1-3/8" et 1-3/4").
25 mm
1"
D
Le bord de la porte est-il ciselé?
OUI
ou
ciselé
le côté biseauté
du pêne fait
face au cadre
de la porte
Q (2x)
E
Installez la gâche sur le cadre de porte.
N P
Q R
S
T U
W
V
35 – 44 mm
1-3/8" – 1-3/4"
AUCUN
pas
ciselé
le côté biseauté
du pêne fait
face au cadre
de la porte
bloc en bois
D
R (2x)
cadre
