6697H-French_Manuals 1/31/13 10:59 AM Page 10

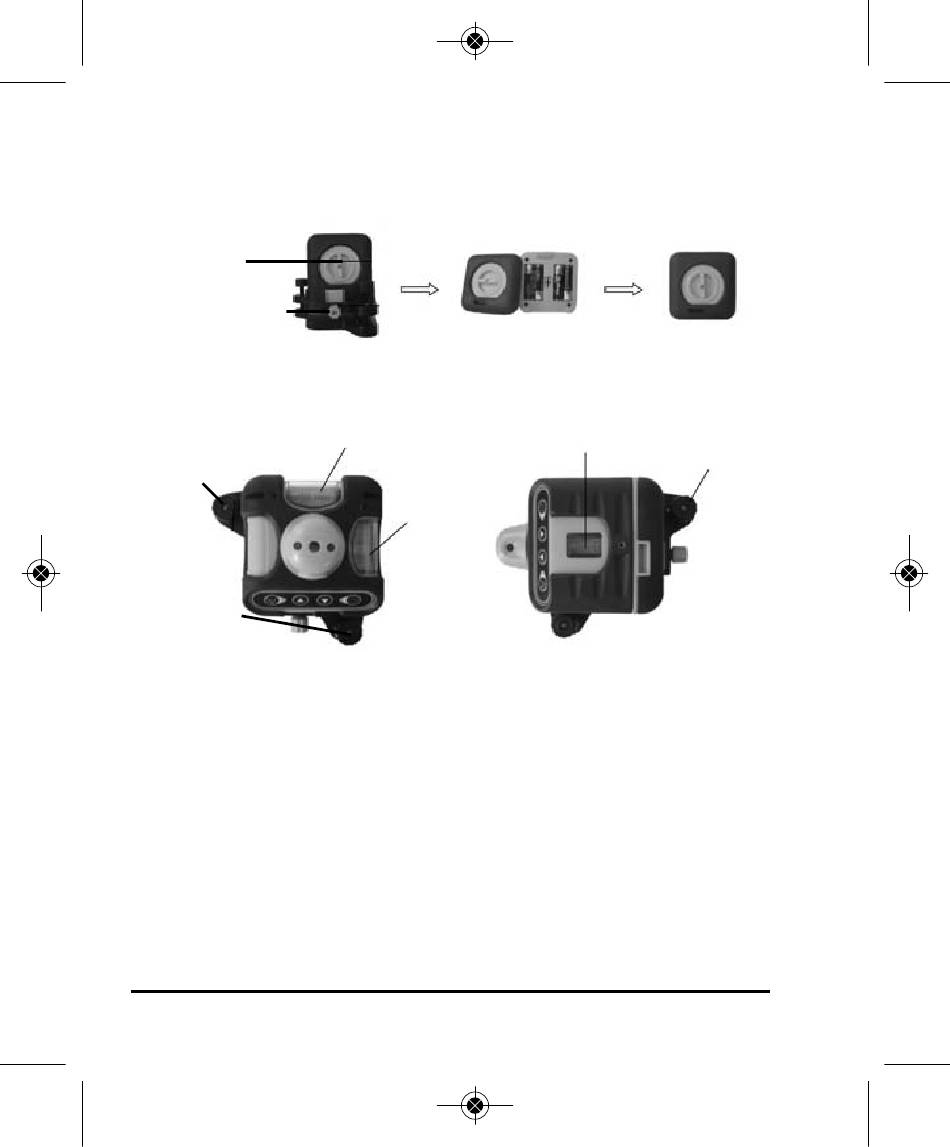

4. Remettez le couvercle du compartiment en place (tournez la
molette de verrouillage du compartiment des piles à la position
verrouillée).
Compartiment des
piles
Molette verrouillé/
déverrouillé de la base
Réglage de la fiole de niveau: Sert à régler le laser afin de centrer
la bulle dans la fiole.
Molette de mise à
niveau de l'axe X
Molette de
mise à
niveau de
l'axe Y
Réglage horizontal
Utilisation à l'horizontale
1. Placez 4 piles alcalines «AA» dans l'appareil.
2. Tel qu'illustré ci-dessus, placez le laser sur une surface plane ou
sur un trépied de 5/8 po - 11.
3. Réglez les molettes de mise à niveau pour centrer la bulle à l'in-
térieur de la fiole de l'axe X et de la fiole de l'axe Y.
4. Activez le faisceau laser.
5. Après l'utilisation, éteignez le faisceau laser.
10
Fiole de niveau de l'axe X
Fiole de niveau
de l'axe Y
Fiole de niveau de l'axe Z
Réglage vertical
©2013 Johnson Level & Tool - Rev. 2
Molette de
mise à niveau
de l'axe Z
