Organes de régulation pneumatiques

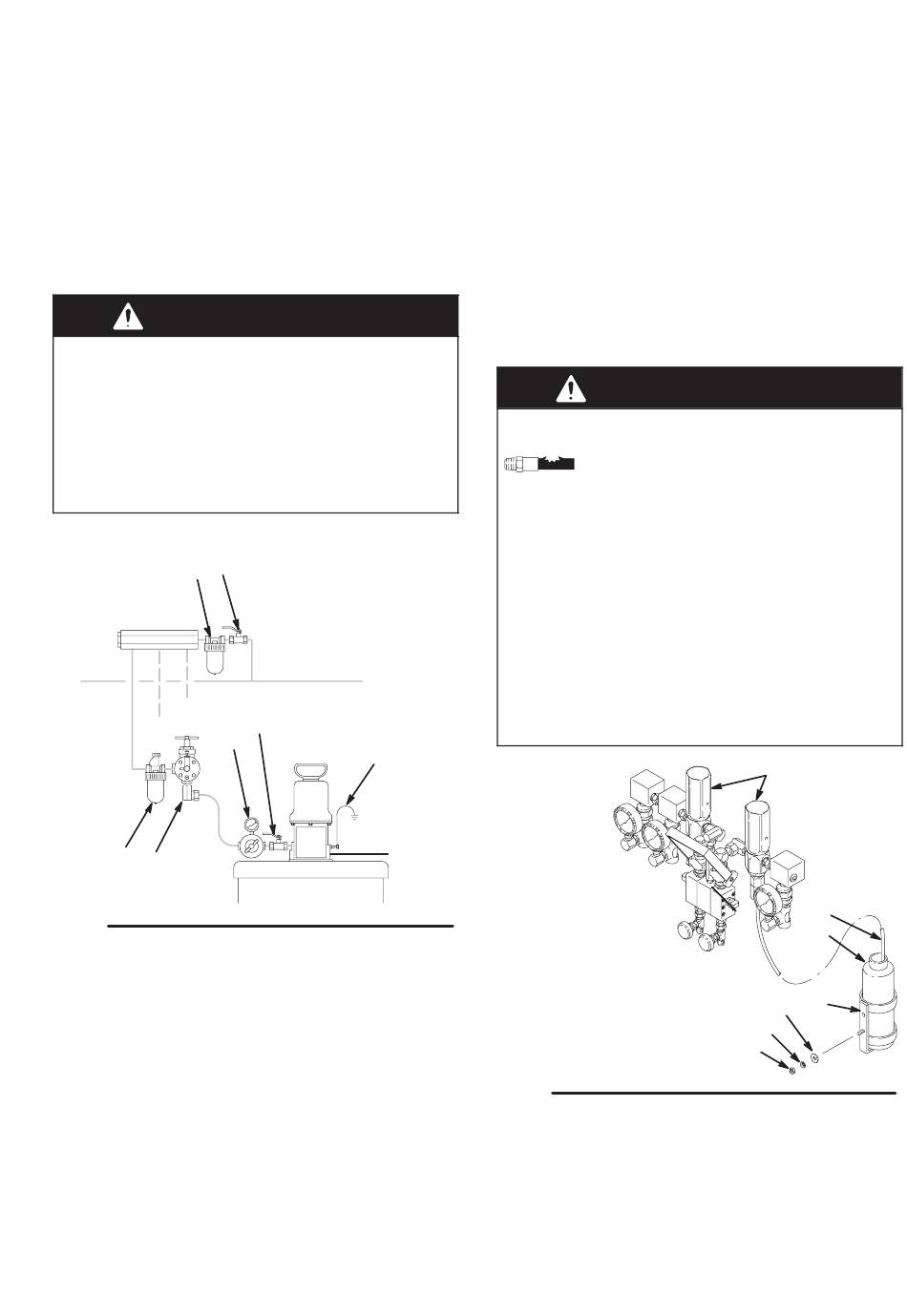

Monter les organes dans l'ordre indiqué à la Fig. 4. Ne monter
sur la pompe que le régulateur d'air (E) et une vanne d'air prin-
cipale (A). Monter tous les autres organes sur des supports
muraux individuels afin de réduire les sollicitations sur l'entrée
de la pompe. À noter qu'un seul filtre à air (B) peut desservir
plusieurs pompes grâce à l'implantation d'un distributeur d'air en
aval du filtre.
MISE EN GARDE
DANGER D'INJECTION
Le système requiert des vannes d'air principales de type
purgeur (A) à installer aux emplacements indiqués sur
les plans d'installation type. Ces vannes servent pendant
la décompression du système pour laisser s'échapper
l'air emprisonné dans la tuyauterie. De l'air emprisonné
peut provoquer un démarrage intempestif de la pompe
et entraîner de graves blessures par des organes en
mouvement, par injection ou projection de produit.
A
B
C
D
Fig. 4
1.
Monter une vanne d'air principale de type purgeur (A)
sur l'arrivée d'air à la pompe.
2.
Installer un régulateur d'air et un manomètre (E) pour
réguler la pression de sortie de la pompe.
Installation
A
E
G
3.
Installer une vanne anti-emballement (D) pour chaque
pompe d'alimentation afin de couper automatiquement
l'alimentation d'air de la pompe en cas de surrégime.
Une pompe en surrégime peut subir de graves dom-
mages.
4.
Pour la lubrification automatique du moteur pneumati-
que, monter un huileur d'air (C).
5.
Installer un filtre à air (B) afin d'éliminer toutes les
impuretés nocives et l'humidité de l'alimentation en
air comprimé.
Vannes de décompression
rupture d'élément pouvant entraîner de graves dommages
corporels et matériels.
Ces vannes relâchent automatiquement la pression du
produit si la pression de sortie de la pompe dépasse la
valeur de tarage des vannes. Il peut se produire une sur-
pression si une tuyauterie produit est bouchée en amont
de la vanne ou bien en cas de cavitation de l'une des
pompes et si toute la pression produit est dirigée sur
l'autre/les autres pompe(s).
Voir le tableau des modèles à la page 6 pour savoir
quelle est la pression définie pour votre système.
02887
REMARQUE: rep. 38, kit bouteille
de récupération, comprenant les
repères 38a–38h
Fig. 5
MISE EN GARDE
DANGER DE RUPTURE
DE COMPOSANTS
Avec une pompe à multicomposant, il faut une
vanne de décompression adéquate (18) pour
chaque produit afin de réduire les risques de
38g
38h
18
38a
38b
38c
38f
02888A
308225
11
