Séries MV/F, MVM/F, MVP/F, MVMP/F
6
Montage
♦ Vérifier si la robinetterie n'a pas été endommagée
lors du transport. Le montage de vannes à mem-
brane endommagées est proscrit.
♦ Nettoyer minutieusement avant le montage la
robinetterie et la tuyauterie correspondante en les
débarrassant de toute impureté, notamment de
tout corps étranger dur.
♦ Le montage doit être exécuté en appliquant les
couples de serrage corrects, en veillant à un bon
alignement de la tuyauterie et en s'assurant de
l'absence de tensions.
En cas de motorisation télécommandée, il
!
convient de veiller à ce que celle-ci ne puisse
pas être activée par mégarde.
6.1
Coiffes et joints des brides
♦ Laisser les coiffes de protection sur les brides
jusqu'au moment du montage.
Si
le
risque
d'endommagement
d'étanchéité en matière plastique est particulièrement
important, par ex. en présence de contre-brides
métalliques ou émaillées, il convient d'utiliser des
joints revêtus de PTFE avec insert métallique. De tels
joints
sont
disponibles
spéciaux dans la gamme des produits de Richter.
6.2
Sens d'écoulement et position
de montage
L'installation est indépendante du sens d'écoulement.
La position de montage de vannes à membrane avec
commande manuelle peut être choisie sans re-
striction.
En cas d'utilisation de vannes à membrane avec
motorisation, la motorisation peut uniquement être
utilisée en position inclinée après concertation avec le
fabricant. Dans un tel cas, il peut être nécessaire de
prévoir une structure pour le support de la motorisa-
tion.

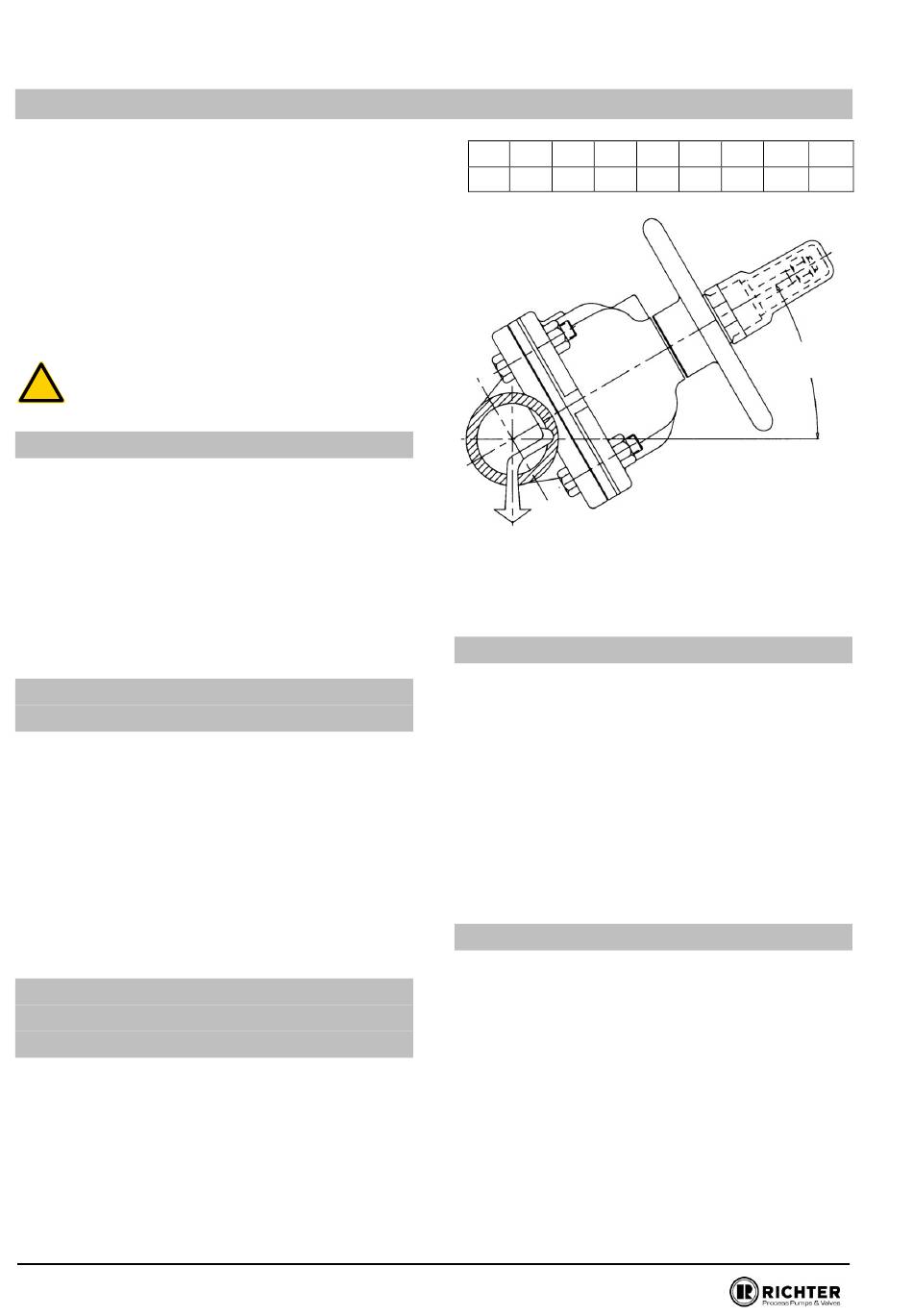

6.3
Position angulaire pour
autovidange (tuyauterie à
bride tournante)
Les vannes à membrane de la série MV à commande
manuelle ou télécommandées peuvent être installées
dans des conduites verticales ou horizontales.
En cas de montage dans des conduites verticales,
elles sont autovidangeables en état ouvert. Pour
assurer une autovidange optimale dans des conduites
horizontales, il faut que les vannes soient montées en
position inclinée en appliquant les angles indiqués sur
le tableau suivant :
9510-001-fr
Révision 19
TM 10243
Édition 09/2020
des
surfaces
en
tant
qu'accessoires
15
20
25
DN
30°
30°
30°
Remarque : Pour assurer une vidangeabilité optimale
de l'installation ou de la section correspondante de
l'installation, la conduite du processus doit présenter
une inclinaison adéquate.
6.4
Mise à la terre
La robinetterie doit absolument être mise à la terre.
Dans le cas le plus simple, cette mise à la terre peut
être réalisée au moyen de rondelles dentées. Il suffit
d'utiliser des rondelles dentées sur respectivement
une vis de tuyauterie par bride.
Sur demande du client, il est possible de réaliser un
raccordement de mise à la terre supplémentaire
composé d'un goujon fileté M6, d'un écrou hexagonal
et d'une rondelle sur chacune des deux brides.
Sinon, la mise à la terre doit être assurée par d'autres
mesures, comme par ex. par des jonctions de câbles.
6.5
Essai sous pression
La pression d'essai PT d'une robinetterie ouverte ne
doit pas dépasser la valeur de 1,5 x PS(PN) con-
formément au marquage sur la robinetterie.
Page 10
40
50
80
100
150
28°
23°
21°
16°
Angle pour
autovidange
--
