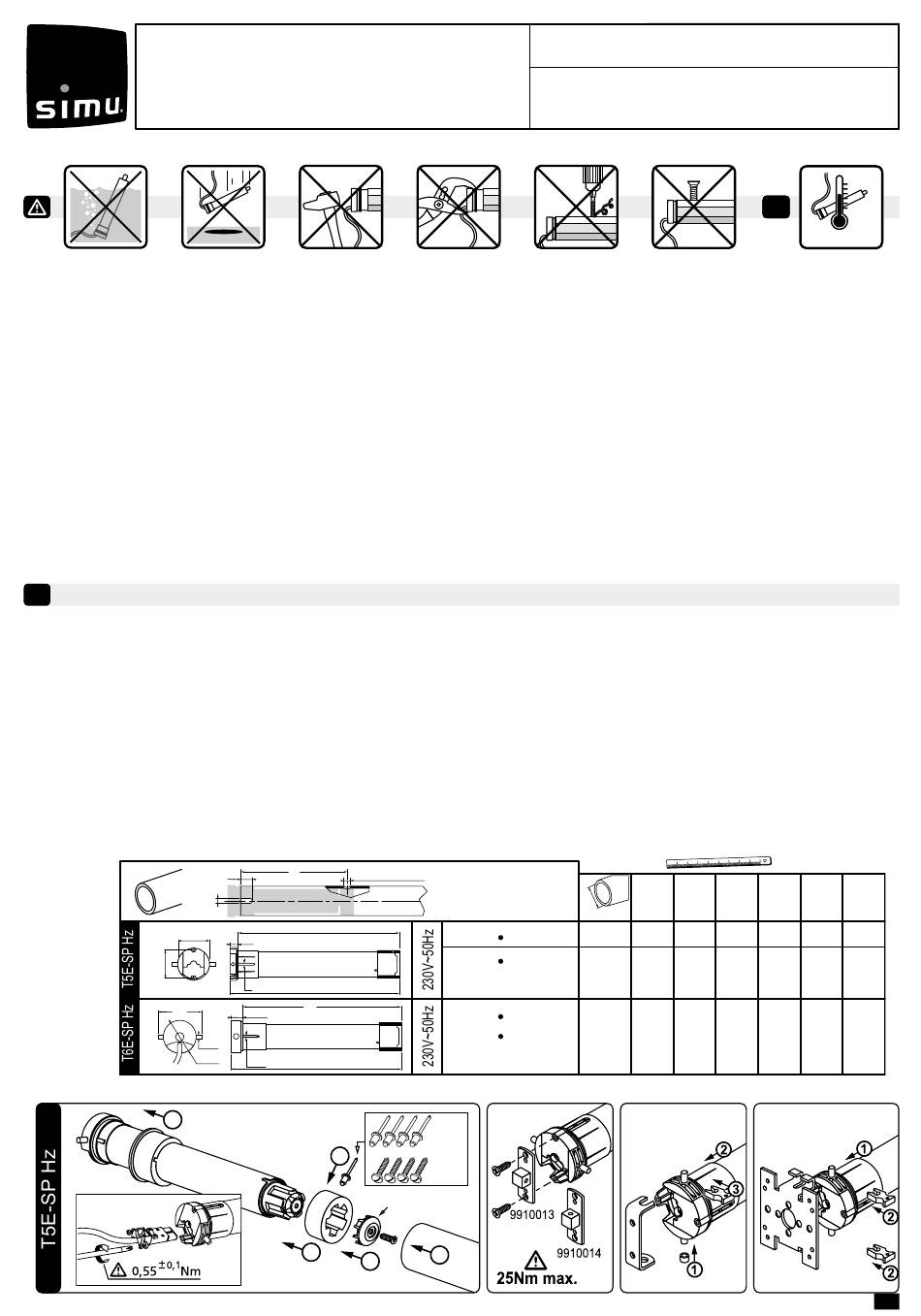

Simu T5E-SP Notice Originale

Cette notice s'applique à toutes les motorisations T5E-SP Hz / T6E-SP Hz dont les déclinaisons sont disponibles au catalogue
en vigueur.
Domaine d'application : Les motorisations T5E-SP Hz / T6E-SP Hz sont conçues pour motoriser tous types de stores d'extérieur
à cassette. L'installateur, professionnel de la motorisation et de l'automatisation de l'habitat doit s'assurer que l'installation du
produit motorisé une fois installé respecte les normes en vigueur dans le pays de mise en service comme notamment la norme
sur les stores d'extérieur EN 13561.
Responsabilité : Avant d'installer et d'utiliser la motorisation, lire attentivement cette notice. Outre les instructions
décrites dans cette notice, respecter également les consignes détaillées dans le document joint Consignes de sécurité. La
motorisation doit être installée par un professionnel de la motorisation et de l'automatisation de l'habitat, conformément aux
instructions de SIMU et à la réglementation applicable dans le pays de mise en service. Toute utilisation de la motorisation hors
du domaine d'application décrit ci-dessus est interdite. Elle exclurait, comme tout irrespect des instructions figurant dans cette
notice et dans le document joint Consignes de sécurité, toute responsabilité et garantie de SIMU. L'installateur doit informer
ses clients des conditions d'utilisation et de maintenance de la motorisation et doit leur transmettre les instructions d'utilisation
et de maintenance, ainsi que le document joint Consignes de sécurité, après l'installation de la motorisation. Toute opération
de Service Après-Vente sur la motorisation nécessite l'intervention d'un professionnel de la motorisation et de l'automatisation
de l'habitat. Si un doute apparaît lors de l'installation de la motorisation ou pour obtenir des informations complémentaires,
consulter un interlocuteur SIMU ou aller sur le site www.simu.com.
1
Installation
Consignes à suivre impérativement par le professionnel de la motorisation et de l'automatisation de l'habitat réali-
sant l'installation de la motorisation :
- Les modalités d'installation électrique sont décrites par les normes nationales ou par la norme IEC 60364.
- Les câbles traversant une paroi métallique doivent être protégés et isolés par un manchon ou un fourreau.
- T5E-SP Hz : Le câble du moteur est démontable. S'il est endommagé, le remplacer à l'identique. Le raccordement du câble au
moteur doit être réalisé par du personnel qualifié. Le connecteur doit être monté sans endommager les contacts. La continuité
de terre doit être assurée.
- T6E-SP Hz : Le câble du moteur n'est pas démontable. S'il est endommagé, retourner la motorisation au SAV.
Préconisations : Respecter une distance minimum de 20 cm entre deux moteurs E-SP Hz. Respecter une distance minimum
de 30 cm entre un moteur E-SP Hz et un émetteur Hz. L'utilisation d'un appareil radio utilisant la même fréquence (433,42MHz)
peut dégrader les performances de ce produit (ex.: casque radio Hi-Fi).
Perçage du tube :
55
48*
* :35Nm max.
96
Montage:
1
T5E-SP Hz / T6E-SP Hz
(230V~50Hz)
A
4xØB / 90°
C
D
L1
20
IP44
4
L2
L1
27,5
IP44
ø9
ø64
7,45
L2
5
2
3
.
Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - FRANCE
10/17 15/17
25/17 35/17
50/12
55/17 70/17
85/17 120/12
Ø4,8 x 10
ACIER
Ø5 x 10
9910004
4
FR- Notice originale
5054093E
SIMU S.A.S. au capital de 5 000 000 €
RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011
n° T.V.A CEE FR 87 425 650 090
A ØB C
Ø min.
47 583 5 26
47 657 5 26
60 713 5 36
i
-20°C / +60°C
mm
D L1 L2
4,2 596 619
4,2 670 693
8 728 745
1/6
