Montage des tôles de recouvrement
10.1 Tôles de recouvrement inférieures
Replier les protections en plomb de toutes les tôles
de recouvrement vers l'avant (fig. 42, pos. 2).
Replier également les extrémités des tôles de
recouvrement extérieures (fig. 42, pos. 1) en haut
vers l'avant.
DÉGATS SUR LE BATIMENT
dus à une toiture non étanche, lorsque la
dimension entre le bord supérieur du
ATTENTION!
capteur et le bord supérieur de la
première latte supplémentaire ne
correspond pas à 90 - 92 mm.
Le cas échéant, ajouter une couche
sous la latte.
Insérer le bord supérieur de la tôle de recouvrement
droite dans la rainure latérale du capteur
(fig. 43, pos. 3).
Placer la tôle contre le capteur de manière à ce que
le bord droit court (fig. 43, pos. 1) s'encastre
également en haut dans la rainure du capteur.
CONSEIL D'UTILISATION
La tôle doit reposer sur la tuile sur
mini. 10 mm (fig. 43, pos. 2).
CONSEIL D'UTILISATION
S'il y a plus de deux capteurs verticaux,
les tôles de recouvrement centrales
inférieures (fig. 44, pos. 1) sont
nécessaires. Celles-ci doivent être
alignées à gauche avec le capteur
(flèche).
Sous réserve de modifications techniques!
Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006

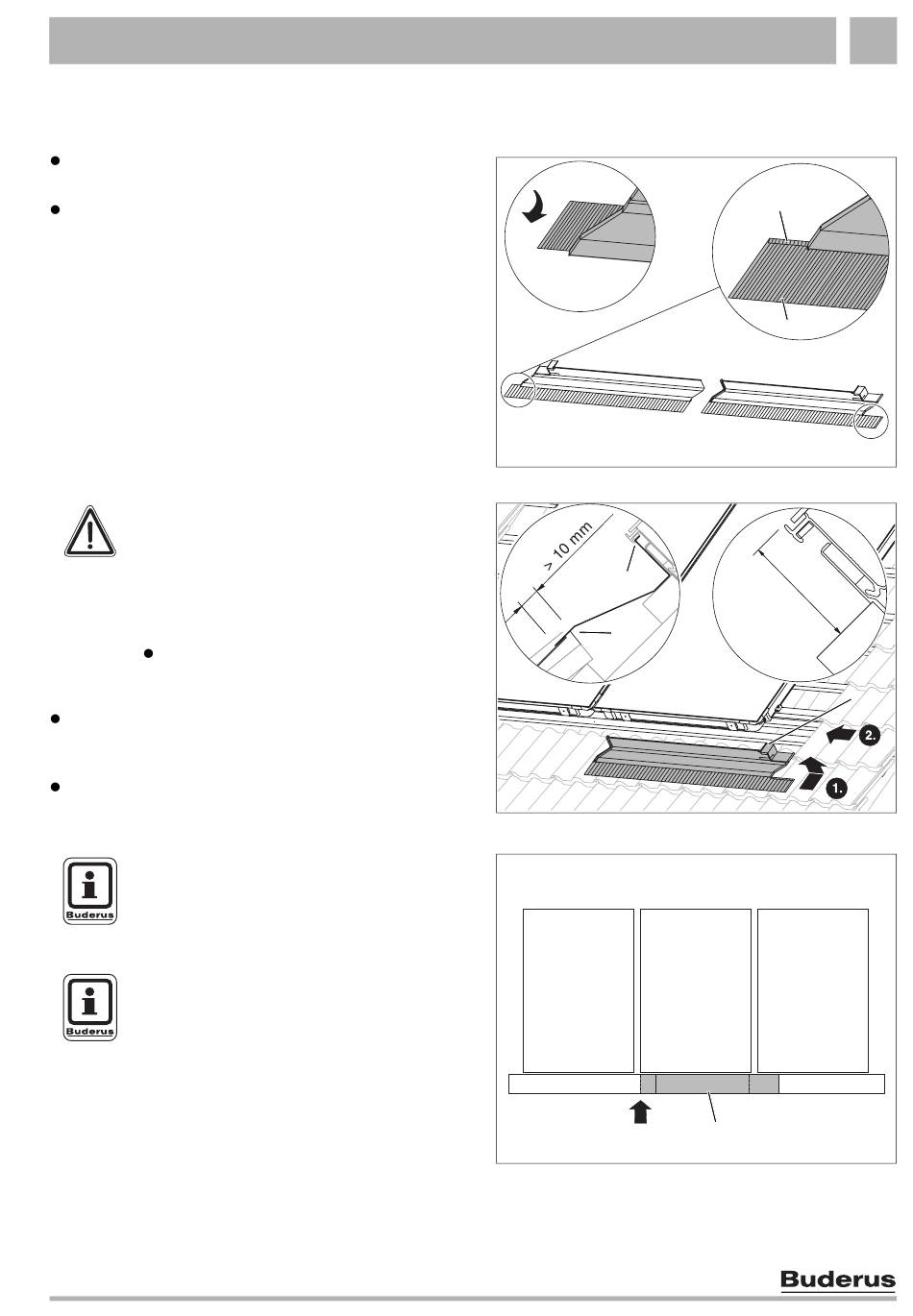

Fig. 42 Replier les feuilles de protection en plomb
