Travaux préliminaires à réaliser sur le toit
CONSEIL D'UTILISATION
Si une latte supplémentaire
(fig. 13, pos. 1) doit être montée à
proximité d'une latte existante, il est
nécessaire de déplacer cette dernière à
proximité du champ de capteurs
(fig. 13, pos. 3) et de la fixer
suffisamment (fig. 13, pos. 2).
La couverture des tuiles sur les tôles de
recouvrement latérales doit être garantie.
Montage d'une rangée
Poser la première latte avec les dispositifs anti-
glissement (fig. 14, pos. 1).
Poser la seconde latte pour les serre-flancs latéraux
en bas (fig. 14, pos. 2).
Poser la troisième latte pour les serre-flancs latéraux
en haut (fig. 14, pos. 3).
Poser la quatrième latte pour soutenir la cale en
polystyrène des tôles de recouvrement supérieures
(fig. 14, pos. 4).
Poser la cinquième latte pour soutenir les tôles de
recouvrement supérieures (fig. 14, pos. 5).
Poser la sixième latte pour soutenir et fixer les tôles
de recouvrement supérieures
(fig. 14, pos. 6).

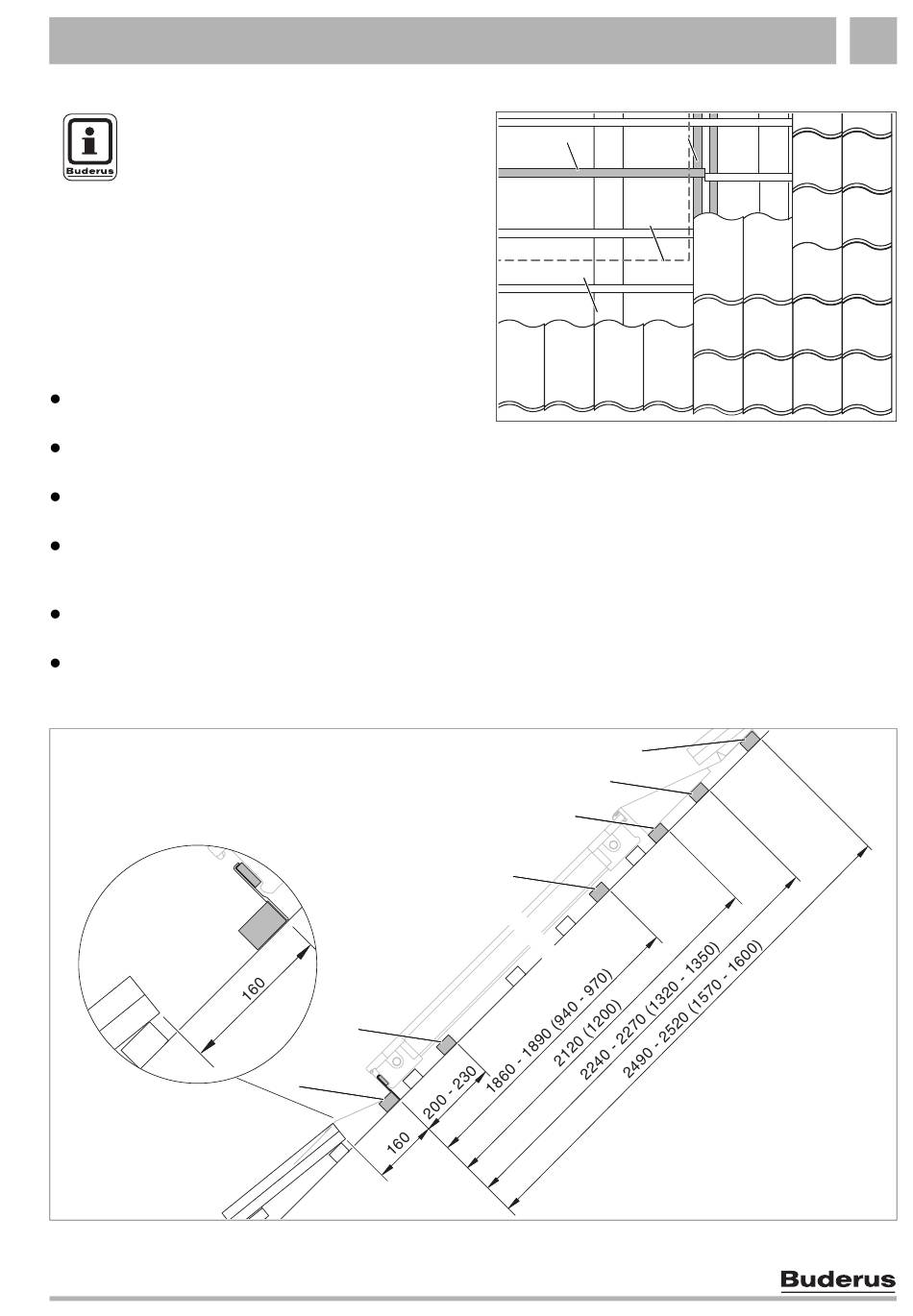

Fig. 14 Ecartements entre les lattes supplémentaires pour le montage d'une rangée (dimension en mm,
valeurs entre parenthèses = modèle horizontal)
Sous réserve de modifications techniques!
Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006
2
1
1
3
4
Fig. 13 Déplacer les lattes à proximité du champ de capteurs
Pos. 1: Latte déplacée
Pos. 2: Fixation des extrémités des lattes (contre-lattage)
Pos. 3: Champ de capteurs (extérieur)
Pos. 4: Chevrons
6
5
4
3
2
