10 Montage des tôles de recouvrement
10 Montage des tôles de recouvrement
Avant de bloquer l'accès au champ de capteurs,
effectuer les opérations de contrôle suivantes:
Raccordement de tôle ondulée, capuchons
1.
et tubes de raccordement correctement fixés
à l'aide d'agrafes?
Chaque capteur est fixé à droite et à gauche
2.
à l'aide de serre-flancs?
Sonde insérée jusqu'à la butée et fixée avec
3.
le raccord-union?
Test de pression réalisé et tous les
4.
raccordements étanches (voir notice station
complète)?
Pour l'étanchéification du champ de capteurs, monter
des tôles de recouvrement sur l'ensemble du pourtour et
entre les capteurs / rangées de capteurs.
DÉGATS SUR LE BATIMENT
dus à une toiture non étanche.
ATTENTION! Montez les tôles de recouvrement
avec grand soin pour que le champ de
capteurs n'entraîne pas de fuites.
RISQUES D'ACCIDENT
Comme c'est également le cas pour
d'autres composants intégrés à la toiture,
ATTENTION!
la couverture entre le capteur et les tuiles
se fait avec des tôles fines. Celles-ci
risquent de vous blesser.
Veuillez porter des gants pour
protéger vos mains.
CONSEIL D'UTILISATION
Lorsque le montage est horizontal, les
tôles de recouvrement inférieures,
supérieures et centrales ne se
chevauchent pas entre deux capteurs
(fig. 41, pos. 1), mais au milieu d'un
capteur.
30

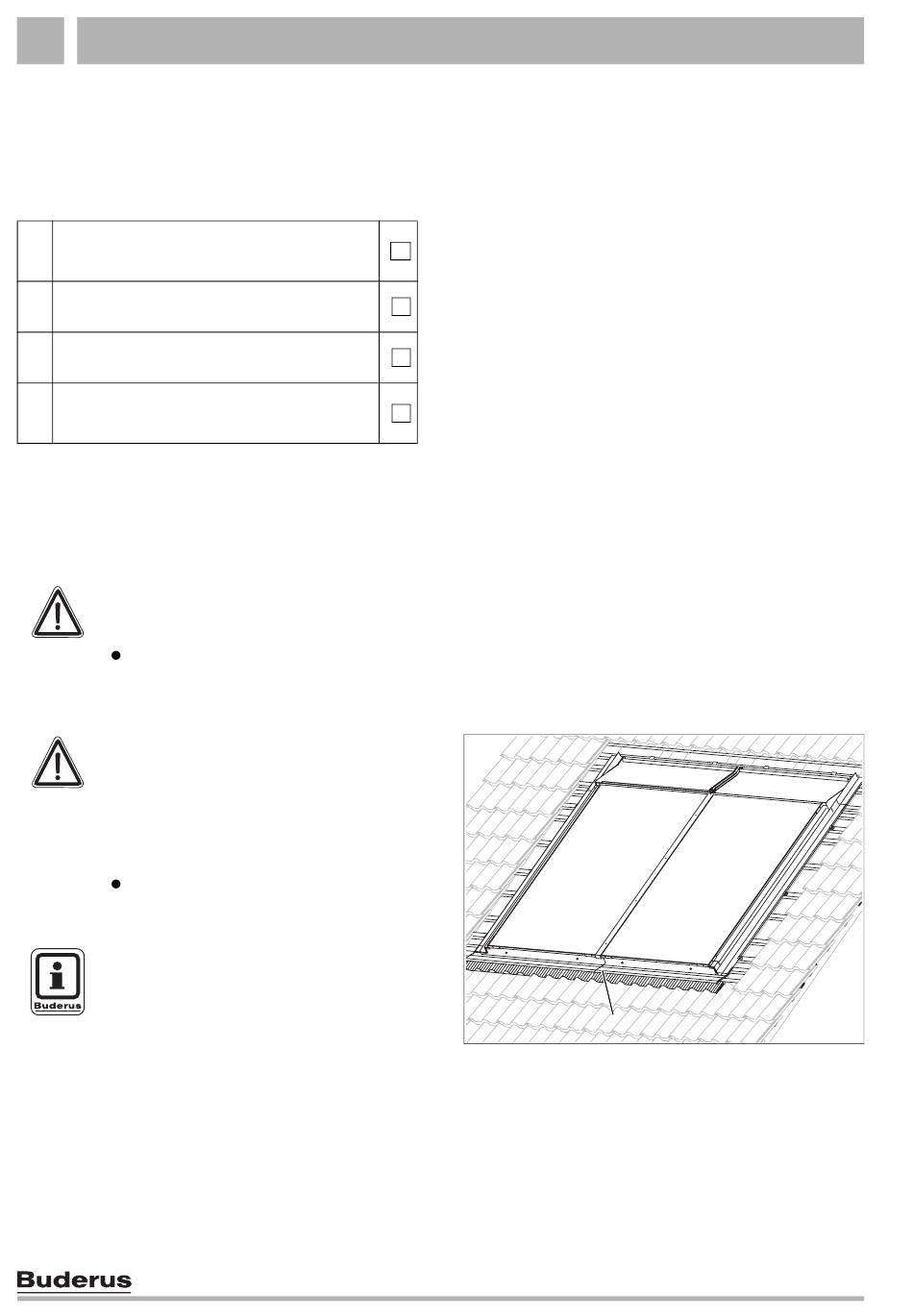

Fig. 41 Tôles de recouvrement montées tout autour
Notice de montage Logasol SKS 4.0 Montage intégré • Edition 04/2006
