Table des matières Table des matières Remarques générales......................4 1.1 Informations complémentaires.................. 4 1.2 Conventions typographiques..................4 1.3 Symboles et mots-indicateurs..................5 Consignes de sécurité......................6 Performances..........................8 Étendue de la livraison......................9 Assemblage..........................10 Montage du tabouret (option)..................14 Installation..........................
Veuillez consulter la dernière version de cette notice d’utilisation disponible sous www.thomann.de. 1.1 Informations complémentaires Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants : Téléchargement Cette notice d'utilisation est également disponible sous...
Remarques générales Instructions Les différentes étapes d'une instruction sont numérotées consécutivement. Le résultat d'une étape est en retrait et mis en évidence par une flèche. Exemple : Allumez l’appareil. Appuyez sur [AUTO]. ð Le fonctionnement automatique est démarré. Eteignez l’appareil. Références croisées Les références à...
Consignes de sécurité Consignes de sécurité Utilisation conforme Les modules de son servent à la transposition des signaux trigger numériques prove‐ nant des pads de drums en divers sons de batterie. Utilisez l’appareil uniquement selon l’utilisation prévue, telle que décrite dans cette notice d’utilisation. Toute autre utilisation, de même qu’une utilisation sous d’autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels.
Page 7
Consignes de sécurité REMARQUE ! Conditions d’utilisation L’appareil est conçu pour une utilisation en intérieur. Pour ne pas l’en‐ dommager, n’exposez jamais l’appareil à des liquides ou à l’humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. Utilisez l’appareil seulement sous les conditions d’environnement indi‐...
Performances Performances Caractéristiques particulières de l’appareil : 583 sons 40 kits de batterie pré-installés, 10 kits d’utilisateur 30 songs 1 × pad Snare-Mesh-Head de 8 pouces, 3 × pads de tom de 8 pouces, 3 × pads cymbales Crash-, Ride- et Hi-Hat de 10 pouces Pédale de grosse caisse avec mailloche intégrée Pédale hi-hat Métronome...
Étendue de la livraison Étendue de la livraison Avant de procéder au montage de votre batterie électronique, vérifiez l’inté‐ gralité de la livraison à l’aide de la liste ci-dessous. Cadre avec 4 × tubes support 3 × supports de cymbales 3 ×...
Assemblage Assemblage Dévissez les vis des différentes pinces avant d’assembler les tubes. Montez les diffé‐ rents éléments dans l’ordre indiqué conformément aux instructions ci-dessous. Fixez le support de cymbale conformément à la figure apposée sur le cadre. Fixez les cymbales conformément à la figure sur les supports. batterie électronique...
Page 11
Assemblage Fixez les équerres sur le pad caisse claire et sur les pads de caisse tom et vissez les écrous papillon. Fixez les pads dans les positions de jeu sur le cadre indiquées sur la figure. HD-17 Mako...
Page 12
Assemblage Placez la tige du support de module son dans la pince sur le cadre et serrez solidement l’écrou papillon. Placez la pédale du contrôleur hi-hat à gauche et la pédale de la grosse caisse au milieu. Branchez le faisceau de câbles sur l’interface sur la face arrière du module son. Connectez maintenant les câbles marqués avec les pads, cymbales et pédales correspondants.
Page 13

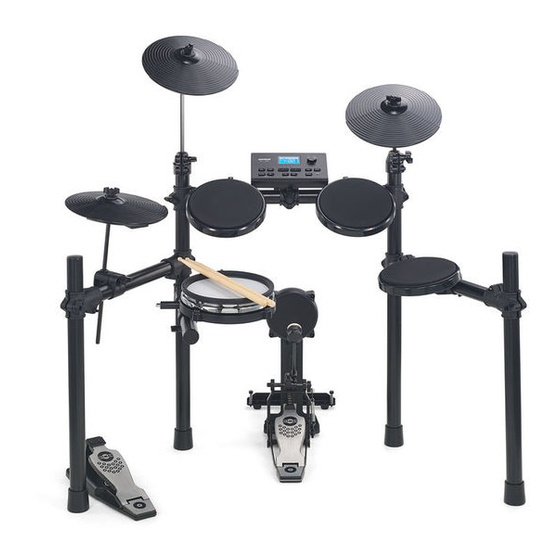

Assemblage 1 Cymbale hi-hat 2 Crash Cymbal 3 Module son 4 Ride Cymbal 5 Caisse tom 6 Caisse claire 7 Pédale pour grosse caisse 8 Pédale pour contrôleur hi-hat HD-17 Mako...
Montage du tabouret (option) Montage du tabouret (option) Dépliez les pieds du tabouret et bloquez-les à l’aide des écrous papillon. Fixez l’assise du tabouret sur la barre réglable en hauteur et bloquez l’assise à l’aide des écrous papillon. Réglez le tabouret à la hauteur souhaitée comme le montre la figure. batterie électronique...
Installation Installation Ajustement et câblage Ajustez les pads et les cymbales selon vos besoins. Branchez le module de sons sur la face arrière du pied et câblez tous les triggers avec le module de sons. Tenez compte ici de l’inscription figurant à l'arrière du module de sons et aux repérages en couleurs des différents câbles.
Page 16
Installation Raccordez les appareils USB Branchez votre PC sur le port USB sur la face arrière du module de sons. Raccordement des appareils audio Raccordez des appareils audio comme des lecteurs CD et MP3, etc. à la prise d’entrée AUX IN à l'arrière du module de sons. Raccordement d’un casque Raccordez votre casque stéréo à...
Connexions et éléments de commande Connexions et éléments de commande Vue du module de sons [Click] Met le métronome sous et hors tension. Appuyer en parallèle sur [Tempo/Tap]: Ouvre la configuration du métronome. [Tempo/Tap] Règle les tempos du métronome et la lecture de morceau. Appuyer en parallèle sur [Tempo/Tap]: Ouvre la configuration du métronome.
Page 18
Connexions et éléments de commande [Start/Stop] Démarre et arrête la lecture ou l’enregistrement d’un morceau. LED [Trigger] S'allume lors de la génération d'impulsions de triggers. [+] / [–] Navigue en avant ou en arrière dans les kits de batterie, paramètres, sons etc. [Enter] Confirme une valeur ou un paramètre sélectionné.
Page 19
Connexions et éléments de commande Arrière du module de sons [POWER ON/OFF] Interrupteur principal. Il met l’appareil en et hors fonctionnement sur secteur. Prise de raccordement pour le bloc d’alimentation 9 V pour l’alimentation électrique. [USB TO HOST] Port USB permettant le branchement d’un PC avec l’interface USB MIDI. Interface sérielle pour le raccordement des pads et cymbales [PHONES] Sortie de casque (jack stéréo 3,5 mm)
Utilisation Utilisation 9.1 Fonctions Mise en marche Avant de mettre l’appareil en marche, vérifiez la bonne fixation de toutes les connexions par câble. Avant la mise en marche, tournez le bouton de réglage du volume [MASTER VOLUME] du module de sons sur le minimum. Mettez le module de sons en marche à...
Page 21
Utilisation Appuyez en même temps sur [Back] et [Enter], pour afficher le point de menu « Kit Select » . Le numéro du premier kit pré-installé s'affiche à l'écran. Sélectionnez le kit souhaité à l’aide de [+] ou [–]. Sélectionner l’instrument Appuyez sur [Kit Edit], pour afficher le menu d’édition du kit de batterie.
Page 22
Utilisation Appuyez sur [+] ou [–] à plusieurs reprises jusqu’à ce que l’écran affiche la valeur souhaitée pour le volume (affichage « 000 » … « 127 » ). Vous pouvez maintenant écouter la sélection avec « Start/Stop » . Confirmez à...
Utilisation Voici comment réinitialiser aux réglages d’usine : Appuyez sur [Kit Edit], pour afficher le menu d’édition du kit de batterie. L’écran affiche « INST » . Appuyez sur [+] ou [–] à plusieurs reprises jusqu'à ce que l'écran affiche «...
Page 24
Utilisation Appuyez sur [Enter] et appuyez sur [+] ou [–] à plusieurs reprises jusqu’à ce que l’écran affiche le paramètre souhaité que vous souhaitez modifier. Les paramè‐ tres suivants sont disponibles : Affichage Fonction écran « RE-C » Règle la sensibilité de l’instrument sélectionné (affichage «...
Page 25
Utilisation Confirmez à nouveau par [ENTER] pour enregistrer la sélection. [Back] vous permet de revenir un niveau de menu en arrière, sans enregistrer les réglages. Désactiver les effets pour tous les kits De nombreux kits de batterie comportent des effets standards tels que Reverb et de batterie Chorus.
Utilisation 9.4 Morceaux Appuyez sur [Songs]pour activer la liste de morceaux. Le numéro du dernier morceau sélectionné s'affiche à l'écran. À l’aide de [+] ou [–], sélectionnez le morceau souhaité. Appuyez sur [Start/Stop], pour démarrer et arrêter la lecture du morceau. Mise en sourdine de la piste de la bat‐...
Utilisation Appuyez sur [Enter], et adaptez à l’aide de [+] ou [–] le volume des instruments d’accompagnement. Appuyez simultanément sur [+] et [–] pour réinitialiser le volume des instruments d’accompagnement aux réglages d’usine (valeur 028). Confirmez la sélection par [Enter]. Lors de la mise à...
Utilisation Régler le son du métronome Appuyez parallèlement sur [Tempo/Tap] et [Click], pour afficher le menu de configuration du métronome. Appuyez sur [Enter] et appuyez sur [+] ou [–] à plusieurs reprises jusqu’à ce que l’écran affiche « SOND » . Appuyez sur [Enter] et à...
Utilisation 9.7 Enregistrement et lecture Admission Appuyez sur [Rec/Play] et appuyez sur [+] ou [–] à plusieurs reprises jusqu’à ce que l’écran affiche « RECD » . Appuyez sur la touche [Start/Stop], pour lancer l’enregistrement. Appuyez une nouvelle fois sur [Start/Stop] pour terminer l’enregistrement. Lecture Appuyez sur [Rec/Play] et appuyez sur [+] ou [–] à...
Données techniques Données techniques Connexions d'entrée Interface USB USB 2.0 type B Connexion trigger combinée 1 × connecteur D-sub Entrée AUX 1 × prise jack en 3,5 mm Connexions de sortie Casque 1 × prise jack en 3,5 mm Sortie principale gauche 1 ×...
Nettoyage Nettoyage Pièces de l’instrument Nettoyez les pièces de l’instrument accessibles de l’extérieur régulièrement. La fré‐ quence de nettoyage dépend de l’environnement d’exploitation: les environnements humides, enfumés ou particulièrement encrassés peuvent provoquer une plus grande accumulation d’impuretés. Effectuez le nettoyage avec un chiffon sec et doux. Enlevez les dépôts incrustés avec un chiffon légèrement humecté.
Protection de l’environnement Protection de l’environnement Recyclage des emballages Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des emballages. Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu’ils soient recy‐ clés.
Annexe Annexe 13.1 Liste kit N° N° Acoustic 1 Mute Standard 1 Acoustic 2 Mute Standard 2 Room Electronic 1 Nine-oh Mute Standard 3 Rock 1 Jazz 1 Dance Club Jazz 2 Jazz Latin 1 Rap-hop Power Rock 1 Early R&B Latin 2 Electronic 1 Power Rock 2...
Annexe 13.2 Liste des styles de morceaux N° N° Rock Shuffle Pop Ballad Surf Pop 8 Beat Dance Techno 8 Beat Modern 60’s Rock 70's Disco Hard Rock Big Band Pop Bossa Country 8 Beat 80’s Rock 3/4 Gospel 16 Beat Soul Pop Shuffle 8 Beat Two...
Page 36
Annexe Piccolo rimshot 1 Electro-pop rimshot Rock rimshot 1 Piccolo snare 3 Jazz rimshot 1 Piccolo rimshot 2 Acoustic rimshot 2 Rock snare 6 Compressed rimshot Rock rimshot 3 Room rimshot SD_DP50_Fatso Pop rimshot 2 SD_DP50_Tape Rock rimshot 2 SD_DP50 warm_Fatso Reggae-pop rimshot SD_DP50_warm_Tape Brush rimshot...
Page 37
Annexe Pop tom 1 (low) Latin tom & bongo Pop tom 2 (high) Electro-pop tom (high) Pop tom 2 (mid) Electro-pop tom (mid) Pop tom 2 (low) Electro-pop tom (low) Tight tom (high) Electro-pop tom 2 (high) Tight tom (mid) Electro-pop tom 2 (mid) Tight tom (low) Electro-pop tom 2 (low)
Page 38
Annexe 8-oh tom fall (low) Tom_Dp50_03_warm_Tape Drum box tom 1 (high) Tom_Dp50_01_X Drum box tom 1 (mid) Tom_Dp50_02_X Drum box tom 1 (low) Tom_Dp50_03_X Drum box tom 2 (high) Tom_Dp50_01_warm_X Drum box tom 2 (mid) Tom_Dp50_02_warm_X Drum box tom 2 (low) Tom_Dp50_03_warm_X Dance club tom (high) Conga_DP50_H_Fatso...
Page 39
Annexe Electro crash 1 MD16_Ride Electro crash 2 MD16_Crash Falling crash MD16_Whistle Submarine crash MD16_Shaker Sizzle ride 00105_Rim Sizzle ride plus bell 000ed_Rim Cimbal ride bell 1 00100_Rim Cimbal ride bell 2 000ea_Rim Low ride 00103_Rim Early R&B ride 000e7_Rim Ride crash 00110_Rim Brush ride...
Page 40
Annexe 000f9_Rim 00106_Rim 0010b_Rim 00115_Rim 000f2_Rim 000fc_Rim 00107_Rim Ride_DP50_Fatso_Rim 000ef_Rim Crash_DP50_Fatso_Rim Groupe 5 : Hi-hats Brush hat 1 closed Small hat 2 open Brush hat 1 foot Small hat 2 splash Brush hat 1 open Snappy brush hat closed Brush hat 1 splash Snappy brush hat foot Brush hat 2 closed Snappy brush hat open...
Page 41
Annexe Rap-hop hat foot Electro-pop hat closed Rap-hop hat open Electro-pop hat foot Rap-hop hat splash Electro-pop hat open Electronic hat 1 closed Electro-pop hat splash Electronic hat 1 foot Modern R&B hat closed Electronic hat 1 open Modern R&B hat foot Crunch hat closed Modern R&B hat open Crunch hat foot...
Page 45
Annexe Fonction Envoyé Réceptionné Remarques Song Select Tune Aux Messages Local ON/OFF* All Notes OFF Active Sense Reset Mode 1: OMNI ON, POLY. Mode 2: OMNI ON, MONO. Mode 3: OMNI OFF, POLY. Mode 4: OMNI OFF, MONO *1 : Registered parameter number: #0: Pitch sensitivity, #1 : Fine tuning, #2 : Coarse tuning in half-tones HD-17 Mako...
